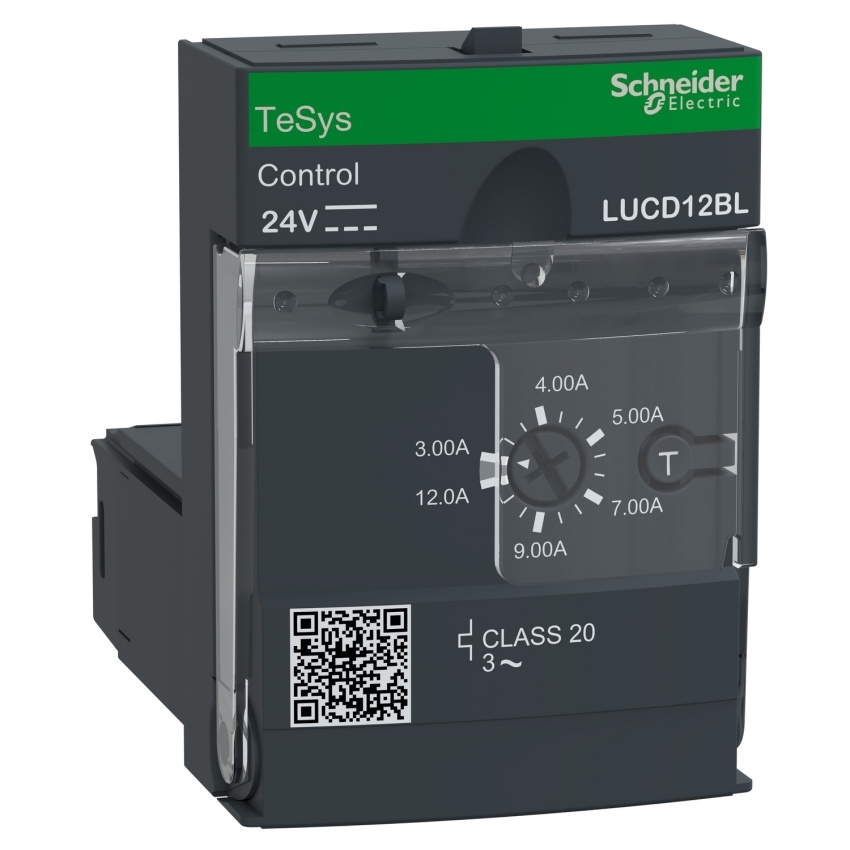

SCHNEIDER TESYS U JEDNOTKA ŘÍDICÍ3 12A TŘÍDA 20 PRO 3-FÁZ.MOTORY LUCD12BL

Řídicí jednotka Schneider Electric TeSys Ultra LUCD, třída 20, 3…12 A, 24 V DC (LUCD12BL).... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83720934 Zkopírováno

Kód dodavatele: LUCD12BL Zkopírováno

EAN: 3389110364828 Zkopírováno

Počet pólů: 3

Potřeba externího napájecího zdroje: Ano

S funkcí ochrany proti zemnímu spojení: Ano

Rozsah nastavení spouště na přetížení: 3 - 12 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Řídicí jednotka Schneider Electric TeSys Ultra LUCD, třída 20, 3…12 A, 24 V DC (LUCD12BL).

Tato rozšířená řídicí jednotka TeSys Ultra LUCD12BL je určena pro pokročilé ovládání a ochranu třífázových motorů. Nabízí plnou motorovou ochranu s nastavitelným proudem Ir v rozsahu 3…12 A a třídou vypnutí 20. Jednotka poskytuje ochranu proti přetížení, zkratu, ztrátě fáze, asymetrii fází a zemní poruše. Je kompatibilní s výkonovými základnami LUB12, LUB32, LUB38, LUB120, LUB320 a LUB380, se kterými tvoří kompletní motorový spouštěč. Ovládací obvod pracuje na napětí 24 V DC a jednotka je určena pro motory až do 5,5 kW při 400…440 V AC. Rozměry zařízení jsou 66 × 45 × 60 mm.

Klíčové vlastnosti

  • Řídicí jednotka TeSys Ultra
  • Nastavitelný proud Ir 3…12 A
  • Třída vypnutí 20
  • Ochrana proti přetížení, zkratu, asymetrii a ztrátě fáze
  • Ovládací obvod 24 V DC
  • Kompatibilní s výkonovými základnami řady LUB
  • Pro třífázové motory do 5,5 kW (400…440 V AC)
  • Kategorie použití AC-41 / AC-43 / AC-44
  • Rozměry 66 × 45 × 60 mm
  • Model: LUCD12BL
Název parametru Hodnota
Počet pólů 3
Potřeba externího napájecího zdroje Ano
S funkcí ochrany proti zemnímu spojení Ano
Rozsah nastavení spouště na přetížení 3 - 12 A
Typ ochrany motoru Electronic release
Šířka 45 mm
Hloubka 60 mm
Provozní napětí AC 60 Hz 690 - 690 V
Funkce zkratové spouště Bez zpoždění
Provozní napětí AC 50 Hz 690 - 690 V
Výška 66 mm
Druh provozního napětí AC
Jmenovitý trvalý proud Iu 12 A
Typ napájecího napětí DC
Všechny parametry
Název parametru Hodnota
Počet pólů 3
Potřeba externího napájecího zdroje Ano
S funkcí ochrany proti zemnímu spojení Ano
Rozsah nastavení spouště na přetížení 3 - 12 A
Typ ochrany motoru Electronic release
Šířka 45 mm
Hloubka 60 mm
Provozní napětí AC 60 Hz 690 - 690 V
Funkce zkratové spouště Bez zpoždění
Provozní napětí AC 50 Hz 690 - 690 V
Výška 66 mm
Druh provozního napětí AC
Jmenovitý trvalý proud Iu 12 A
Typ napájecího napětí DC
