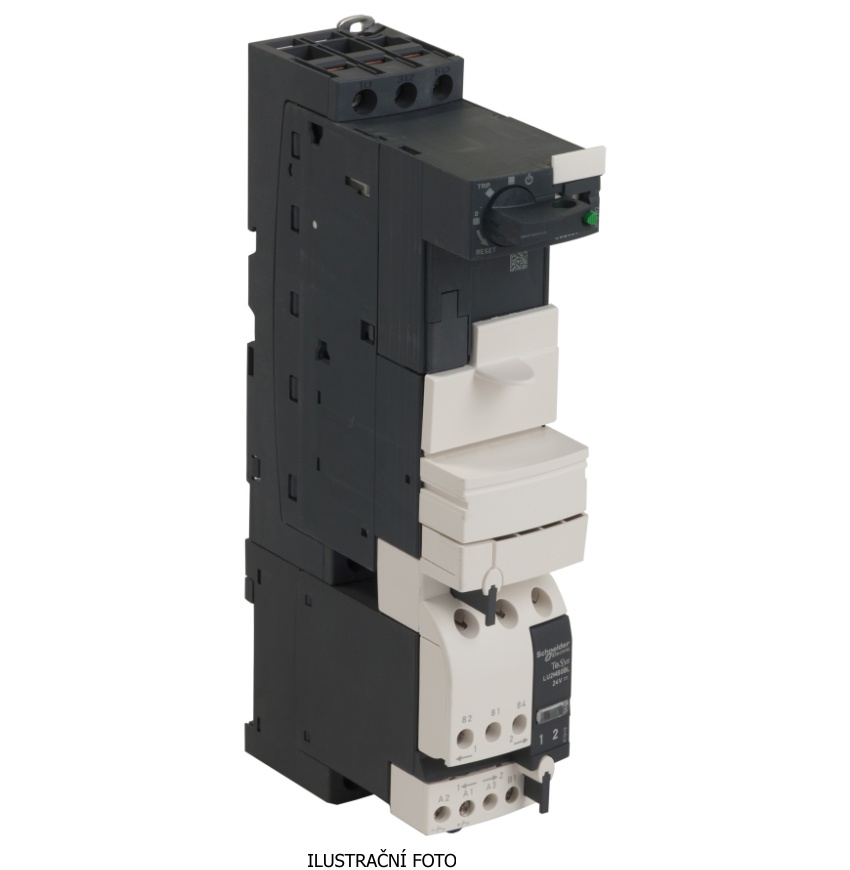

SCHNEIDER TESYS VÝKONOVÝ REVERZAČNÍ MODUL S PROPOJ.OVL.OBVODŮ 32A 24VDC ŠROUB SVORKY LU2B32BL

Schneider Electric výkonová základna - TeSys U - 32 A - 24 V DC šroubové svorkyTeSys U sta... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81794278 Zkopírováno

Kód dodavatele: LU2B32BL Zkopírováno

EAN: 3389110362978 Zkopírováno

Jmenovitý provozní výkon při AC-3, 400 V: 15 kW

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Jmenovitý provozní proud Ie: 32 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství Související

Schneider Electric výkonová základna - TeSys U - 32 A - 24 V DC šroubové svorky

TeSys U standard. reverzační výkonová základna, 3P (3Z), jmenovitá 32 A/690V, 3fázová jednotka LUC, pro reverzační spouštěč TeSys U, do 15kW@400V. Základna je tvořena napájecími kontakty, ovl. cívkou, otočnou rukojetí, modul

Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie 32 A
Podporuje protokol pro LON Ne
Podporuje protokol pro TCP/IP Ne
Podporuje protokol pro ASI Ne
Podporuje protokol pro PROFIBUS Ne
Podporuje protokol pro CAN Ne
Podporuje protokol pro INTERBUS Ne
Podporuje protokol pro MODBUS Ne
Podporuje protokol pro Data-Highway Ne
Podporuje protokol pro DeviceNet Ne
Podporuje protokol pro SUCONET Ne
Podporuje protokol pro ostatní sběrnicové systémy Ne
Montáž na lištu možná Ano
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Krytí (IP) IP20
Podporuje protokol pro SERCOS Ne
Podporuje protokol pro INTERBUS-Safety Ne
Se zkratovou spouští Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Podporuje protokol pro AS-Interface Safety at Work Ne
Podporuje protokol pro DeviceNet Safety Ne
Podporuje protokol pro EtherNet/IP Ne
Podporuje protokol pro Foundation Fieldbus Ne
Podporuje protokol pro PROFINET CBA Ne
Podporuje protokol pro PROFINET IO Ne
Podporuje protokol pro PROFIsafe Ne
Podporuje protokol pro SafetyBUS p Ne
Druh napětí pro ovládání DC
Druh spouštěče motoru Reverzní spouštěč
Jmenovitý provozní proud při AC-3, 400 V 32 A
Teplota okolí, horní hranice 70 °C
Jmenovitý podmíněný zkratový proud, typ 2, 400 V 50000 A
Jmenovitý podmíněný zkratový proud, typ 2, 230 V 50000 A
S transformátorem Ne
Možnost externího resetu Ne
Jmenovitý provozní výkon při AC-3, 230 V, 3-fáz. 7.5 kW
Hloubka 126 mm
Šířka 45 mm
S pojistkou Ne
Koordinační třída podle IEC 60947-4-3 Třída 2
Jmenovitý výkon, 460 V, 60 Hz, 3-fáz. 15 kW
Vhodné pro nouzové vypnutí Ne
Jmenovitý podmíněný zkratový proud, typ 1, 480/277 V 10000 A
Počet řídicích míst 3
Počet signálek 0
Jmenovitý výkon, 575 V, 60 Hz, 3-fáz. 15 kW
Výška 224 mm
Jmenovitý podmíněný zkratový proud, typ 1, 600/347 V 4000 A
Všechny parametry
