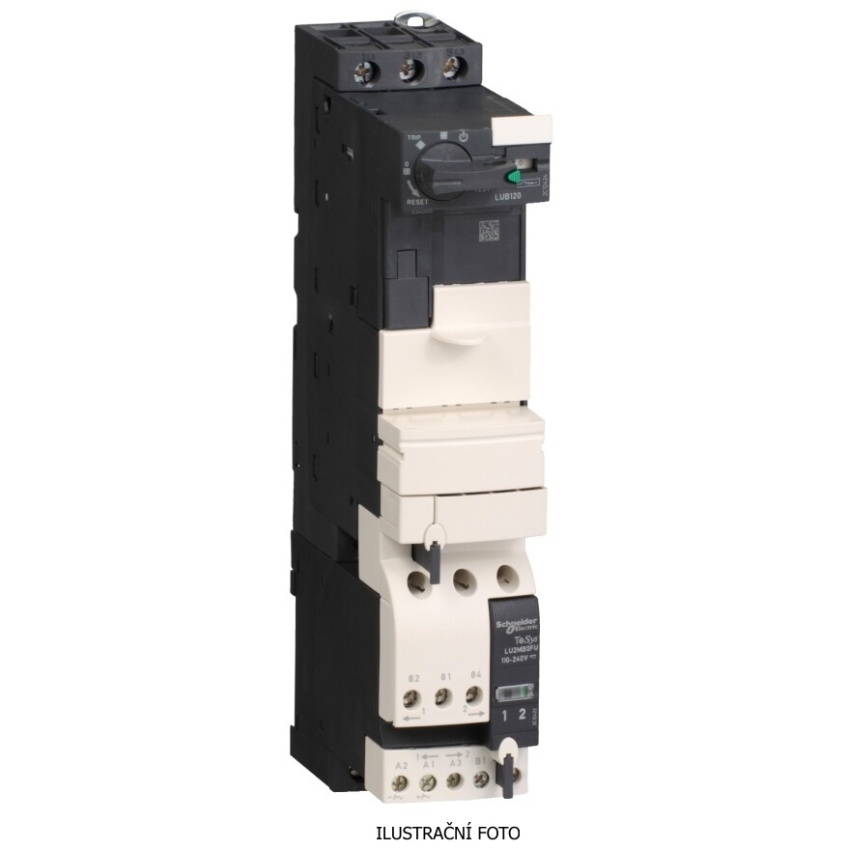

SCHNEIDER TESYS ZÁKLADNA SPOUŠTĚČE MOTOR LU2B12BL 12A 24VDC
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 81893753 Zkopírováno
Kód dodavatele: LU2B12BL Zkopírováno
EAN: 3389110362930 Zkopírováno
Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW
Počet pomocných spínacích kontaktů: 1
Počet pomocných rozpínacích kontaktů: 1
Jmenovitý provozní proud Ie: 12 A
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Schneider Electric výkonová základna - TeSys U - 12 A - 24 V DC šroubové svorky
TeSys U standard. reverzační výkonová základna, 3P (3Z), jmenovitá hodnota 12A/690V, musí být doplněna řídicí jednotkou LUC pro vytvoření reverzační spouštěče TeSys U, pro 3fázové aplikace motoru do 5.5kW@400V. Základna je tvořena napájecími kontakty, ovl. cívkou, otočnou rukojetí, modulární konstrukcí pro další moduly, které tvoří "vše v jednom"reverzační spouštěč se základními nebo rozšířenými ochrannými a řídicími funkcemi. Je vybaven reverzačním modulem LU2MB0BL, který je dodáván s 24V DC, pomocnými signalizačními kontakty (1Z+1V), ovládacím svorkovnicí, zaslepovacími okny za. Poskytuje vysokou vypínací schopnost Icu 50kA@400V, řízení start-stop zaručené pro 3600 cyklů/hod. Velmi kompaktní (šířka 45 mm), montáž na lištu DIN a šroubové upevnění, s otočnou rukojetí pro visací zámek. Certifikováno v případě použití ve spojení s řídicí jednotkou LUC (IEC, ULC, CSA, EAC, Marine), splňuje požadavky normy Green Premium (RoHS/REACh).
| Název parametru | Hodnota |
|---|---|
| Jmenovitý provozní výkon při AC-3, 400 V | 5.5 kW |
| Počet pomocných spínacích kontaktů | 1 |
| Počet pomocných rozpínacích kontaktů | 1 |
| Jmenovitý provozní proud Ie | 12 A |
| Podporuje protokol pro LON | Ne |
| Podporuje protokol pro TCP/IP | Ne |
| Podporuje protokol pro ASI | Ne |
| Podporuje protokol pro PROFIBUS | Ne |
| Podporuje protokol pro CAN | Ne |
| Podporuje protokol pro INTERBUS | Ne |
| Podporuje protokol pro MODBUS | Ne |
| Podporuje protokol pro Data-Highway | Ne |
| Podporuje protokol pro DeviceNet | Ne |
| Podporuje protokol pro SUCONET | Ne |
| Podporuje protokol pro ostatní sběrnicové systémy | Ne |
| Montáž na lištu možná | Ano |
| Jmenovité řídicí napájecí napětí Us DC | 24 - 24 V |
| Krytí (IP) | IP20 |
| Podporuje protokol pro SERCOS | Ne |
| Podporuje protokol pro INTERBUS-Safety | Ne |
| Se zkratovou spouští | Ano |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Typ el. připojení pro pomocný a řídicí proudový obvod | Závitová přípojka |
| Podporuje protokol pro AS-Interface Safety at Work | Ne |
| Podporuje protokol pro DeviceNet Safety | Ne |
| Podporuje protokol pro EtherNet/IP | Ne |
| Podporuje protokol pro Foundation Fieldbus | Ne |
| Podporuje protokol pro PROFINET CBA | Ne |
| Podporuje protokol pro PROFINET IO | Ne |
| Podporuje protokol pro PROFIsafe | Ne |
| Podporuje protokol pro SafetyBUS p | Ne |
| Druh napětí pro ovládání | DC |
| Druh spouštěče motoru | Reverzní spouštěč |
| Jmenovitý provozní proud při AC-3, 400 V | 12 A |
| Teplota okolí, horní hranice | 70 °C |
| Jmenovitý podmíněný zkratový proud, typ 2, 400 V | 50000 A |
| Jmenovitý podmíněný zkratový proud, typ 2, 230 V | 50000 A |
| S transformátorem | Ne |
| Možnost externího resetu | Ne |
| Jmenovitý provozní výkon při AC-3, 230 V, 3-fáz. | 3 kW |
| Hloubka | 126 mm |
| Šířka | 45 mm |
| S pojistkou | Ne |
| Koordinační třída podle IEC 60947-4-3 | Třída 2 |
| Jmenovitý výkon, 460 V, 60 Hz, 3-fáz. | 5.5 kW |
| Vhodné pro nouzové vypnutí | Ne |
| Jmenovitý podmíněný zkratový proud, typ 1, 480/277 V | 10000 A |
| Počet řídicích míst | 3 |
| Počet signálek | 0 |
| Jmenovitý výkon, 575 V, 60 Hz, 3-fáz. | 5.5 kW |
| Výška | 224 mm |
| Jmenovitý podmíněný zkratový proud, typ 1, 600/347 V | 4000 A |
| Název parametru | Hodnota |
|---|---|
| Jmenovitý provozní výkon při AC-3, 400 V | 5.5 kW |
| Počet pomocných spínacích kontaktů | 1 |
| Počet pomocných rozpínacích kontaktů | 1 |
| Jmenovitý provozní proud Ie | 12 A |
| Podporuje protokol pro LON | Ne |
| Podporuje protokol pro TCP/IP | Ne |
| Podporuje protokol pro ASI | Ne |
| Podporuje protokol pro PROFIBUS | Ne |
| Podporuje protokol pro CAN | Ne |
| Podporuje protokol pro INTERBUS | Ne |
| Podporuje protokol pro MODBUS | Ne |
| Podporuje protokol pro Data-Highway | Ne |
| Podporuje protokol pro DeviceNet | Ne |
| Podporuje protokol pro SUCONET | Ne |
| Podporuje protokol pro ostatní sběrnicové systémy | Ne |
| Montáž na lištu možná | Ano |
| Jmenovité řídicí napájecí napětí Us DC | 24 - 24 V |
| Krytí (IP) | IP20 |
| Podporuje protokol pro SERCOS | Ne |
| Podporuje protokol pro INTERBUS-Safety | Ne |
| Se zkratovou spouští | Ano |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Typ el. připojení pro pomocný a řídicí proudový obvod | Závitová přípojka |
| Podporuje protokol pro AS-Interface Safety at Work | Ne |
| Podporuje protokol pro DeviceNet Safety | Ne |
| Podporuje protokol pro EtherNet/IP | Ne |
| Podporuje protokol pro Foundation Fieldbus | Ne |
| Podporuje protokol pro PROFINET CBA | Ne |
| Podporuje protokol pro PROFINET IO | Ne |
| Podporuje protokol pro PROFIsafe | Ne |
| Podporuje protokol pro SafetyBUS p | Ne |
| Druh napětí pro ovládání | DC |
| Druh spouštěče motoru | Reverzní spouštěč |
| Jmenovitý provozní proud při AC-3, 400 V | 12 A |
| Teplota okolí, horní hranice | 70 °C |
| Jmenovitý podmíněný zkratový proud, typ 2, 400 V | 50000 A |
| Jmenovitý podmíněný zkratový proud, typ 2, 230 V | 50000 A |
| S transformátorem | Ne |
| Možnost externího resetu | Ne |
| Jmenovitý provozní výkon při AC-3, 230 V, 3-fáz. | 3 kW |
| Hloubka | 126 mm |
| Šířka | 45 mm |
| S pojistkou | Ne |
| Koordinační třída podle IEC 60947-4-3 | Třída 2 |
| Jmenovitý výkon, 460 V, 60 Hz, 3-fáz. | 5.5 kW |
| Vhodné pro nouzové vypnutí | Ne |
| Jmenovitý podmíněný zkratový proud, typ 1, 480/277 V | 10000 A |
| Počet řídicích míst | 3 |
| Počet signálek | 0 |
| Jmenovitý výkon, 575 V, 60 Hz, 3-fáz. | 5.5 kW |
| Výška | 224 mm |
| Jmenovitý podmíněný zkratový proud, typ 1, 600/347 V | 4000 A |
