SCHNEIDER UNICA POHON MG350 PROPOCIONÁLNÍ PRO V211(T)/311(T),V241 A V341 MG350-24M

Pohon ventilu Schneider Electric MG350-24M je proporcionální elektromechanický pohon bez p... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83722162 Zkopírováno

Kód dodavatele: MG350-24M Zkopírováno

EAN: 7332552015779 Zkopírováno

S bezpečnostní funkcí: Ne

Automatické rozpoznání pojezdu: Ne

Vhodné pro vzduchové příslušenství: Ne

Materiál obalu: Ostatní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

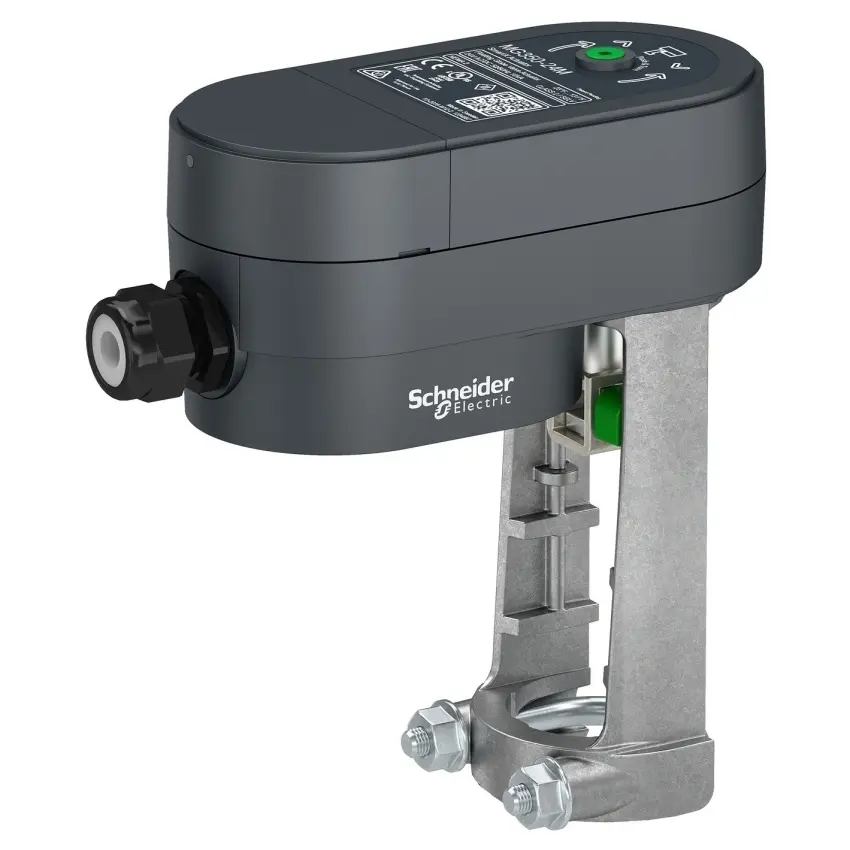

Pohon ventilu Schneider Electric MG350-24M je proporcionální elektromechanický pohon bez pružinového návratu pro ovládání ventilů.

Pohon Schneider Electric MG350-24M je elektromechanický proporcionální pohon bez pružinového návratu určený pro ovládání dvoucestných a třícestných ventilů. Je určen pro napájení 24 V AC/DC a ovládání modulačním signálem. Pohon vyvíjí sílu 350 N a je vybaven automatickou kalibrací pro přesné řízení podle zdvihu dříku ventilu. Součástí provedení je odnímatelná svorkovnice, LED indikace stavu a ukazatel polohy.

Klíčové vlastnosti

  • Proporcionální elektromechanický pohon
  • Bez pružinového návratu
  • Pro ovládání dvoucestných a třícestných ventilů
  • Napájení 24 V AC/DC
  • Modulační řízení
  • Síla 350 N
  • Automatická kalibrace zdvihu
  • Analogový vstup 0...10 V DC
  • Zpětnovazební signál 2...10 V DC
  • Odnímatelná svorkovnice
  • LED indikace stavu
  • Ukazatel polohy
  • Třída elektrické izolace II
  • Provozní teplota -5 až 55 °C
  • Relativní vlhkost 5 až 95 % nekondenzující
  • Označení produktu: MG350-24M
Název parametru Hodnota
S bezpečnostní funkcí Ne
Automatické rozpoznání pojezdu Ne
Vhodné pro vzduchové příslušenství Ne
Materiál obalu Ostatní
Koncové kontakty Bez
Samonastavitelná délka pojezdu Ne
Nastavení síly 350 N
Typ přenosu Magnetické
Pomocné kontakty Ne
Ruční ovládání Ano
Stupeň krytí (NEMA) 3
Hloubka 149 mm
Výška 85 mm
Maximální příkon 10 VA
S nulovým zpětným tlakem Ne
Přípustná relativní vlhkost 5 - 95 %
S horní přírubou pro přímou montáž podle ISO 5211 Ne
Vhodné pro ventily Ano
Volitelné pomocné kontakty Ne
Nastavitelný provozní rozsah Ano
Krytí (IP) IP53
Chráněno proti výbuchu Ne
Modulační typ regulace Ano
Typ regulace s děleným rozsahem Ne
Typ regulace zapnuto/vypnuto Ne
Řídicí signál Ostatní
Napájecí napětí 24 V AC/DC
Bezpotenciálový spínací kontakt Ano
Systém hlášení pozic Ostatní
Šířka 140 mm
Provozní doba 80 s
Stroke length 21.5 mm
Délka připojovacího kabelu 6.6 m
Teplota okolního prostředí -5 - 55 °C
Nastavitelný signál zpětné vazby polohy Ano
Deaktivace při zavření Ne
Připojení k uzavíracímu ventilu Ostatní
Provedení Linear
S mechanickým indikátorem nastavení Ne
Spotřeba energie v klidu 3 W
