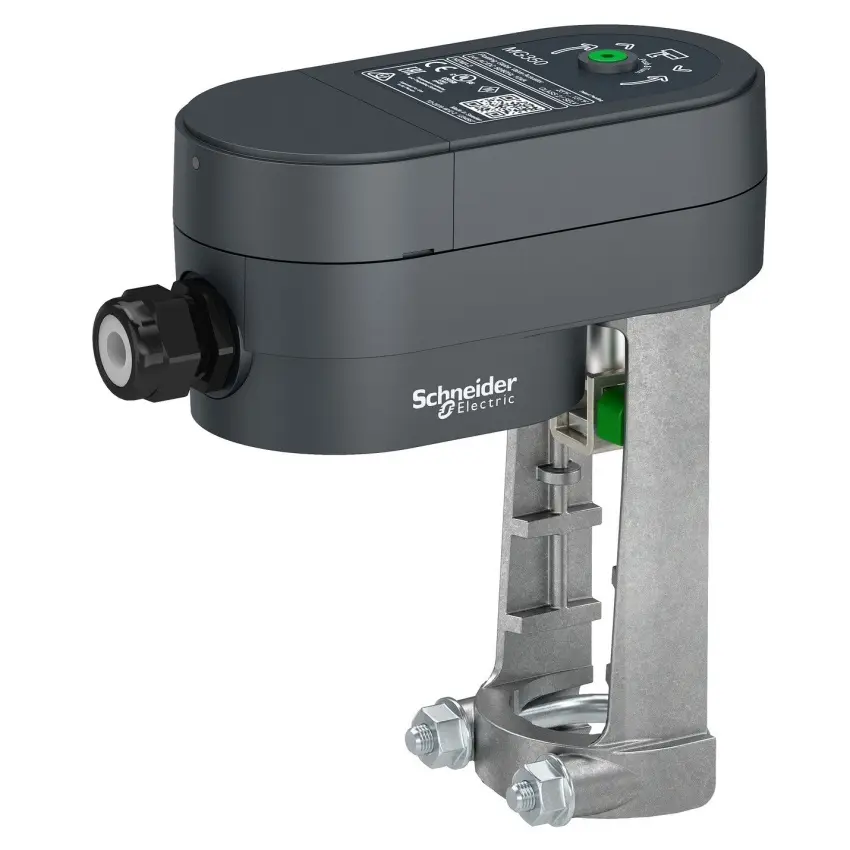

SCHNEIDER UNICA POHON MG350 PROPOCIONÁLNÍ SE ZV PRO V211(T)/311(T),V241 A V341 MG350-24MP

Pohon Schneider Electric SpaceLogic MG350 pro průtokové (globe) ventily, proporcionální se... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83721328 Zkopírováno

Kód dodavatele: MG350-24MP Zkopírováno

EAN: 7332552015793 Zkopírováno

S bezpečnostní funkcí: Ne

Automatické rozpoznání pojezdu: Ne

Vhodné pro vzduchové příslušenství: Ne

Materiál obalu: Ostatní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Pohon Schneider Electric SpaceLogic MG350 pro průtokové (globe) ventily, proporcionální se zpětnou vazbou, 24 V AC/DC, 300 N (MG350-24MP).

Tento proporcionální pohon SpaceLogic MG350-24MP je určen pro ovládání průtokových ventilů v HVAC aplikacích. Nabízí modulační řízení se zpětnou vazbou a alarmy a pracuje s napájecím napětím 24 V AC/DC. Pohon vyvíjí sílu 300 N a má zdvih 0,94 mm s automatickou kalibrací. Ovládací signál je 0–10 V DC a zpětná vazba 2–10 V nebo 0–5 V DC. Pohon má LED indikaci stavu a dobu běhu 64 s. Těleso je vyrobeno z polykarbonátu, těsnění z EPDM a ložiska z vyztuženého teflonu. Krytí odpovídá stupni IP22. Propojení je provedeno přes odnímatelnou svorkovnici a kabelovou průchodku pro kabely 6–12 mm.

Klíčové vlastnosti

  • Pohon SpaceLogic MG350 pro průtokové ventily
  • Modulační řízení se zpětnou vazbou
  • Napájení 24 V AC/DC
  • Ovládací signál 0–10 V DC
  • Zpětná vazba 2–10 V nebo 0–5 V DC
  • Síla 300 N
  • Zdvih 0,94 mm s automatickou kalibrací
  • LED indikace stavu
  • Doba chodu 64 s
  • Materiál: polykarbonát, EPDM, vyztužený teflon
  • Stupeň krytí IP22
  • Model: MG350-24MP
Název parametru Hodnota
S bezpečnostní funkcí Ne
Automatické rozpoznání pojezdu Ne
Vhodné pro vzduchové příslušenství Ne
Materiál obalu Ostatní
Koncové kontakty Bez
Samonastavitelná délka pojezdu Ne
Nastavení síly 350 N
Typ přenosu Magnetické
Pomocné kontakty Ne
Ruční ovládání Ano
Stupeň krytí (NEMA) 3
Hloubka 149 mm
Výška 82 mm
Maximální příkon 7.2 VA
S nulovým zpětným tlakem Ne
Přípustná relativní vlhkost 5 - 95 %
S horní přírubou pro přímou montáž podle ISO 5211 Ne
Vhodné pro ventily Ano
Volitelné pomocné kontakty Ne
Nastavitelný provozní rozsah Ano
Krytí (IP) IP53
Chráněno proti výbuchu Ne
Modulační typ regulace Ano
Typ regulace s děleným rozsahem Ne
Typ regulace zapnuto/vypnuto Ne
Řídicí signál Ostatní
Napájecí napětí 24 V AC/DC
Bezpotenciálový spínací kontakt Ano
Systém hlášení pozic Ostatní
Šířka 190 mm
Provozní doba 80 s
Stroke length 21.5 mm
Délka připojovacího kabelu 6.6 m
Teplota okolního prostředí -5 - 55 °C
Nastavitelný signál zpětné vazby polohy Ano
Deaktivace při zavření Ne
Připojení k uzavíracímu ventilu Ostatní
Provedení Linear
S mechanickým indikátorem nastavení Ne
Spotřeba energie v klidu 3 W
