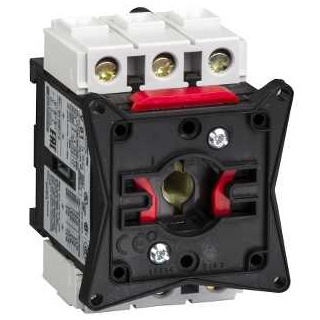

SCHNEIDER VARIO BLOK SPÍNACÍ V01 VÝKON VYPÍNAČE 3P 20A

Schneider Electric TeSys Vario - základní blok (spínací blok) pro odpínač Vario - 3P - 20 ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81764857 Zkopírováno

Kód dodavatele: V01 Zkopírováno

EAN: 3389110448894 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako spínač pro údržbu/opravu: Ne

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys Vario - základní blok (spínací blok) pro odpínač Vario - 3P - 20 A

TeSys Vario základní blok (spínací blok) - 3P - 20A/690V - pro aplikace přep. motoru do 5.5kW@400V ACU-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 20 A
Jmenovitý konstantní proud při AC-21, 400V 20 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.3 kA
Jmenovitý provozní výkon při AC-23, 400 V 5.5 kW
Podmíněný jmenovitý zkratový proud Iq 10 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro čelní upevnění - 4 otvory Ano
Vhodné pro čelní upevnění - centrálně Ano
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
S aretací Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP20
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud při AC-23, 400V 11 A
S předmontovanou kabeláží Ne
Hloubka 60 mm
Šířka 55 mm
Výška 74 mm
Vhodné pro montáž na podlahu Ne
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 20 A
Jmenovitý konstantní proud při AC-21, 400V 20 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.3 kA
Jmenovitý provozní výkon při AC-23, 400 V 5.5 kW
Podmíněný jmenovitý zkratový proud Iq 10 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro čelní upevnění - 4 otvory Ano
Vhodné pro čelní upevnění - centrálně Ano
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
S aretací Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP20
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud při AC-23, 400V 11 A
S předmontovanou kabeláží Ne
Hloubka 60 mm
Šířka 55 mm
Výška 74 mm
Vhodné pro montáž na podlahu Ne
