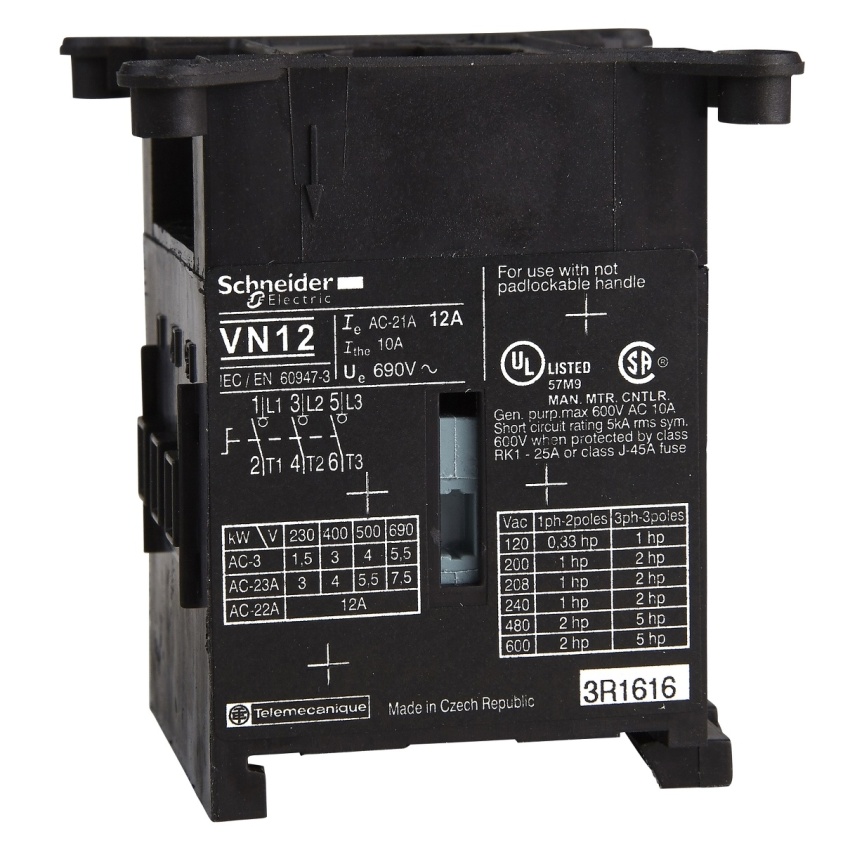

SCHNEIDER VARIO BLOK SPÍNACÍ VN12 VÝKON VYPÍNAČE 3P 12A MINI

Schneider Electric TeSys Mini-Vario - základna pro odpínač - 3P - 12 ATeSys mini-Vario zák... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81784329 Zkopírováno

Kód dodavatele: VN12 Zkopírováno

EAN: 3389110759839 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako spínač pro údržbu/opravu: Ne

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys Mini-Vario - základna pro odpínač - 3P - 12 A

TeSys mini-Vario základní blok (spínací blok) - 3P - 12 A/690 V - pro aplikace přepnutí motoru do 4kW@400V ACU-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do dvou přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA), Green Premium (RoHS/REACh).

Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 12 A
Jmenovitý konstantní proud při AC-21, 400V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.14 kA
Jmenovitý provozní výkon při AC-23, 400 V 4 kW
Podmíněný jmenovitý zkratový proud Iq 6 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro čelní upevnění - 4 otvory Ano
Vhodné pro čelní upevnění - centrálně Ano
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
S aretací Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP20
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud při AC-23, 400V 8.1 A
S předmontovanou kabeláží Ne
Hloubka 111.5 mm
Šířka 56 mm
Výška 46.5 mm
Vhodné pro montáž na podlahu Ne
