SCHNEIDER VARIO HLAV. VYPÍNAČ NA DVEŘE 25A VBD0

Schneider Electric TeSys Vario - odpínač VBD - 3P - 690 V 25 A - uzamykatelná černá rukoje... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82699960 Zkopírováno

Kód dodavatele: VBD0 Zkopírováno

EAN: 3389110724929 Zkopírováno

S předmontovanou kabeláží: Ne

Jmenovitá krátkodobá odolnost proti zkratu Icw: 0.3 kA

Provedení jako zařízení nouzového vypnutí: Ne

Počet pomocných kontaktů jako měnič: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

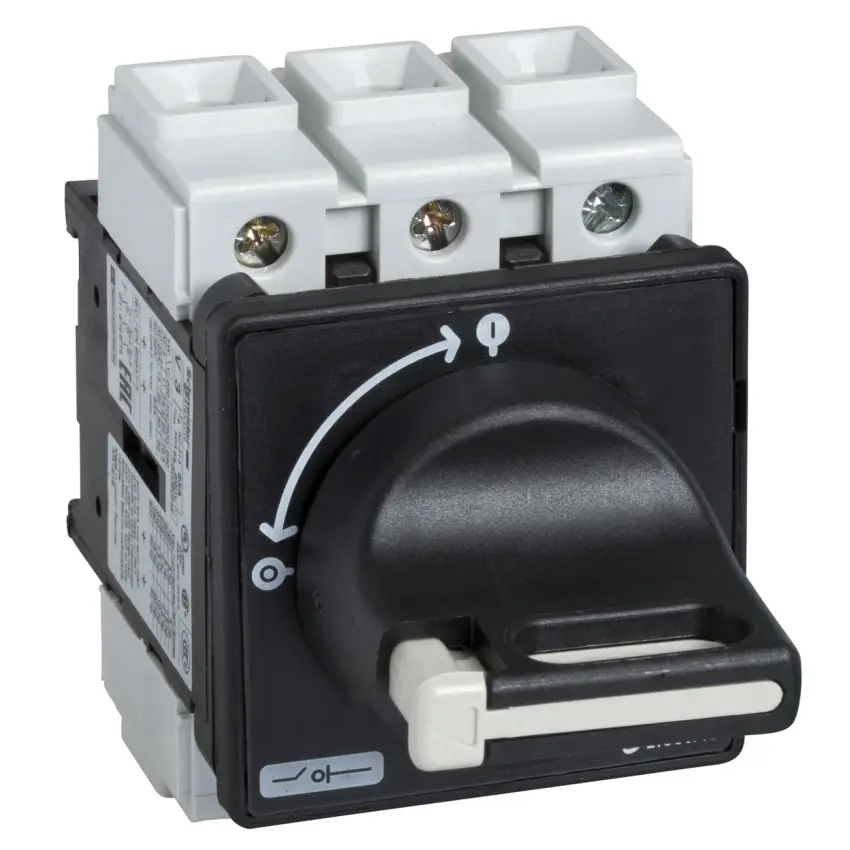

Schneider Electric TeSys Vario - odpínač VBD - 3P - 690 V 25 A - uzamykatelná černá rukojeť

TeSys Vario odpínač VBF - 3P - 25 A/690V - pro motor. spínací zařízení až do 7.5kW@400V ACU-23. Kompletní jednotka složená ze spínacího těla V0, černá rukojeť s černou 60x60mm přední deskou KAD1PZ. určený pro hlavní spínač/odpojovač. Rukojeť na visací zámek - pro 3 visací zámky (objednat samostatně). Rukojeť se středovým upevněním na dveřích - zaručuje montáž IP65. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
S předmontovanou kabeláží Ne
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.3 kA
Provedení jako zařízení nouzového vypnutí Ne
Počet pomocných kontaktů jako měnič 0
S aretací Ano
Napěťová spoušť volitelná Ne
Počet pólů 3
Hloubka 121 mm
Krytí (IP), na čelní straně IP65
Šířka 60 mm
Vhodné pro čelní upevnění - centrálně Ano
Vhodné pro čelní upevnění - 4 otvory Ne
Počet spínačů 1
Jmenovitý trvalý proud při AC-23, 400V 14.5 A
Jmenovitý trvalý proud Iu 25 A
Barva ovládacího prvku Černá
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provedení jako bezpečnostní spínač Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provedení jako spínač pro údržbu/opravu Ano
Typ konstrukce přístroje Montážní přístroj
Max. jmenovité provozní napětí Ue AC 690 V
Provedení jako hlavní vypínač Ano
Výška 74 mm
Jmenovité provozní napětí 690 - 690 V
Jmenovitý provozní výkon při AC-23, 400 V 7.5 kW
Provedení jako reverzní spínač Ne
Integrovaný motorový pohon Ne
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Typ ovládacího prvku Krátká otočná rukojeť
Podmíněný jmenovitý zkratový proud Iq 10 kA
Vhodné pro montáž rozváděče Ne
Motorový pohon volitelný Ne
Jmenovitý konstantní proud při AC-21, 400V 25 A
Vhodné pro přechodnou montáž Ne
Vhodné pro montáž na podlahu Ne
