SCHNEIDER VARIO VYPÍNAČ NOUZ 3P 140A VE SKŘÍŇCE IP65 VCF6GEN

Schneider Electric TeSys Vario - vypínač Vario 140A ve skríňceTeSys spouštěč ve skříňce Te... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82987140 Zkopírováno

Kód dodavatele: VCF6GEN Zkopírováno

EAN: 3389119413220 Zkopírováno

S předmontovanou kabeláží: Ne

Jmenovitá krátkodobá odolnost proti zkratu Icw: 2.1 kA

Provedení jako zařízení nouzového vypnutí: Ano

Počet pomocných kontaktů jako měnič: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys Vario - vypínač Vario 140A ve skríňce

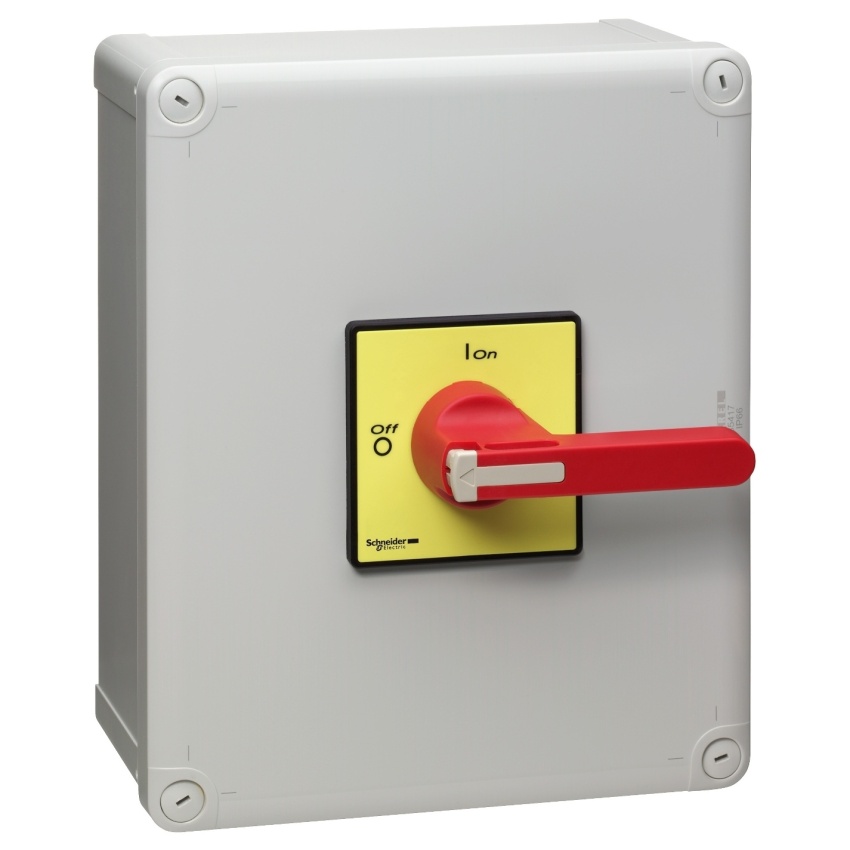

TeSys spouštěč ve skříňce TeSys - 3P - Ithe 140A - 690V - pro hlavní a nouzové zastavení s přepínáním v motoru do 45kW@400V AC-23. Kryt s ochranou IP65, vybavený červenou otočnou rukojetí a žlutou čelní deskou, uzamykatelný (visací zámky nejsou součástí dodávky). Zahrnuje 3pólové tělo spínače Vario V6 s 1 možnými doplňkovými přílohami modulu. Skříň pro povrchovou montáž se šroubovými uchyty, 2 výřezy pro kabelové průchodky na horní a dolní, plombovatelný kryt. Splňuje požadavky norem IEC 60204 a IEC 60947-4-1, Green Premium (RoHS/REACh).

Název parametru Hodnota
S předmontovanou kabeláží Ne
Jmenovitá krátkodobá odolnost proti zkratu Icw 2.1 kA
Provedení jako zařízení nouzového vypnutí Ano
Počet pomocných kontaktů jako měnič 0
S aretací Ano
Napěťová spoušť volitelná Ne
Počet pólů 3
Hloubka 191 mm
Krytí (IP), na čelní straně IP65
Šířka 241 mm
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro čelní upevnění - 4 otvory Ano
Počet spínačů 1
Jmenovitý trvalý proud při AC-23, 400V 83 A
Jmenovitý trvalý proud Iu 140 A
Barva ovládacího prvku Červená
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provedení jako bezpečnostní spínač Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provedení jako spínač pro údržbu/opravu Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Max. jmenovité provozní napětí Ue AC 690 V
Provedení jako hlavní vypínač Ano
Výška 291 mm
Jmenovité provozní napětí 690 - 690 V
Jmenovitý provozní výkon při AC-23, 400 V 45 kW
Provedení jako reverzní spínač Ne
Integrovaný motorový pohon Ne
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Typ ovládacího prvku Dlouhá otočná rukojeť
Podmíněný jmenovitý zkratový proud Iq 10 kA
Vhodné pro montáž rozváděče Ne
Motorový pohon volitelný Ne
Jmenovitý konstantní proud při AC-21, 400V 140 A
Spínací výkon pro 400V 90 kW
Vhodné pro přechodnou montáž Ne
Materiál obalu Plast
Vhodné pro montáž na podlahu Ne
Barva skříně Šedá
