SCHNEIDER VARIO VYPÍNAČ NOUZ 3P 20A KOMPLET ČERVENÁ VCCF01

Schneider TeSys Vario vypínač nouzový 3P 20A komplet červená VCCF01 Odpínač Schneider El... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83708702 Zkopírováno

Kód dodavatele: VCCF01 Zkopírováno

EAN: 3389110201086 Zkopírováno

Jmenovité provozní napětí: 690 - 690 V

Počet pólů: 3

Počet pomocných kontaktů jako měnič: 0

Jmenovitá krátkodobá odolnost proti zkratu Icw: 0.3 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider TeSys Vario vypínač nouzový 3P 20A komplet červená VCCF01

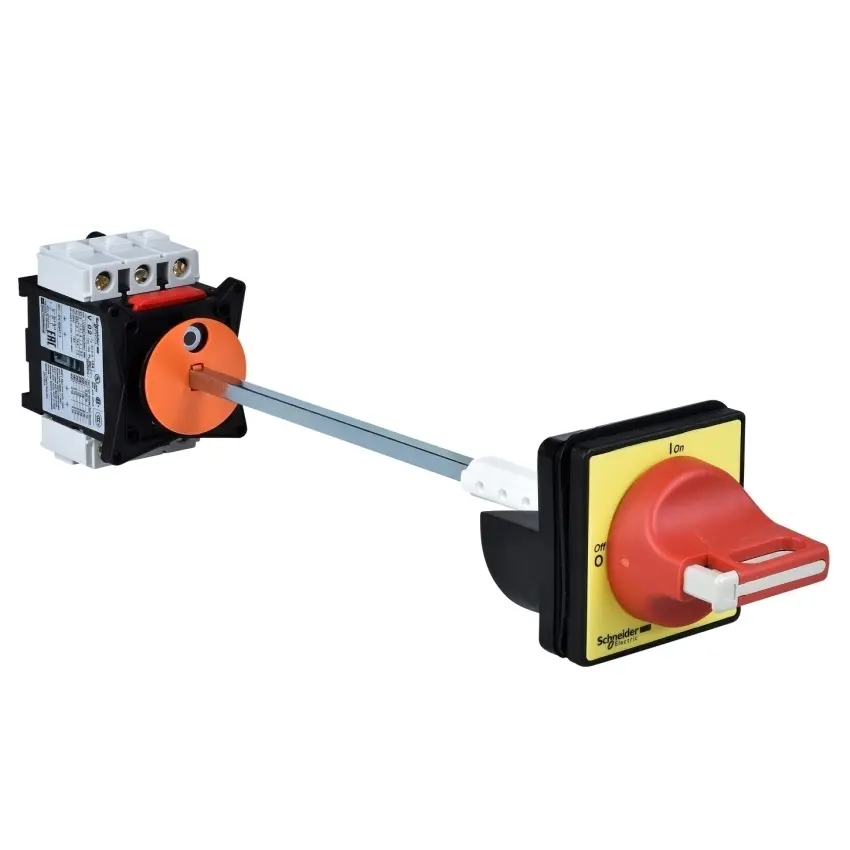

Odpínač Schneider Electric TeSys Vario VCCF01 je kompletní třípólový vypínač určený pro funkci hlavního nebo nouzového odpojovače. Obsahuje spínací tělo V01, prodlouženou hřídel VZ17, blokovací desku KZ32 a červenou rukojeť se žlutým čelním štítkem 60×60 mm (KCF1PZ). Vypínač je navržen pro napětí až 690 V a proud 20 A, s jmenovitým výkonem motoru do 5,5 kW při 400 V. Umožňuje uzamčení až třemi visacími zámky pro bezpečnou údržbu. Díky vysoké odolnosti, certifikaci podle IEC 60947-3 a krytí IP65 je vhodný pro průmyslové a komerční aplikace, kde je vyžadováno spolehlivé odpojení napájení.

Klíčové vlastnosti

  • Řada: TeSys Vario
  • Typ: odpínač / nouzový vypínač
  • Počet pólů: 3 (3 NO)
  • Jmenovitý proud: 20 A (Ith)
  • Jmenovité napětí: 690 V AC, 50/60 Hz
  • Jmenovitý výkon: až 5,5 kW při 400 V AC
  • Provedení: kompletní sada (spínač, hřídel, blokace, rukojeť)
  • Barva rukojeti: červená se žlutým štítkem 60×60 mm
  • Možnost uzamčení 1–3 visacími zámky (Ø 4–8 mm)
  • Montáž: rukojeť na dveře (4 šrouby), spínač na DIN lištu nebo desku
  • Stupeň krytí: IP65 (rukojeť), IP20 (svorky)
  • Mechanická životnost: 100 000 cyklů
  • Elektrická životnost: 100 000 cyklů (AC-21)
  • Materiál: ocel a plast s povrchovou úpravou TC
  • Rozměry: 74 × 60 × 60 mm
  • Provozní teplota: -20…50 °C
  • Certifikace: IEC, UL, CSA, CCC, UKCA, Green Premium
  • Kód výrobce: VCCF01
Název parametru Hodnota
Jmenovité provozní napětí 690 - 690 V
Počet pólů 3
Počet pomocných kontaktů jako měnič 0
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.3 kA
S aretací Ano
Napěťová spoušť volitelná Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S předmontovanou kabeláží Ne
Provedení jako reverzní spínač Ne
Podmíněný jmenovitý zkratový proud Iq 10 kA
Typ ovládacího prvku Pohon dveřní spojky
Vhodné pro přechodnou montáž Ne
Motorový pohon volitelný Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní výkon při AC-23, 400 V 5.5 kW
Integrovaný motorový pohon Ne
Vhodné pro montáž rozváděče Ne
Jmenovitý konstantní proud při AC-21, 400V 20 A
Šířka 60 mm
Vhodné pro montáž na podlahu Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provedení jako spínač pro údržbu/opravu Ne
Krytí (IP), na čelní straně IP65
Provedení jako hlavní vypínač Ano
Max. jmenovité provozní napětí Ue AC 690 V
Provedení jako bezpečnostní spínač Ne
Výška 74 mm
Typ konstrukce přístroje Montážní přístroj
Jmenovitý trvalý proud Iu 20 A
Provedení jako zařízení nouzového vypnutí Ano
Jmenovitý trvalý proud při AC-23, 400V 11 A
Barva ovládacího prvku Červená
Počet spínačů 1
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro čelní upevnění - 4 otvory Ano
