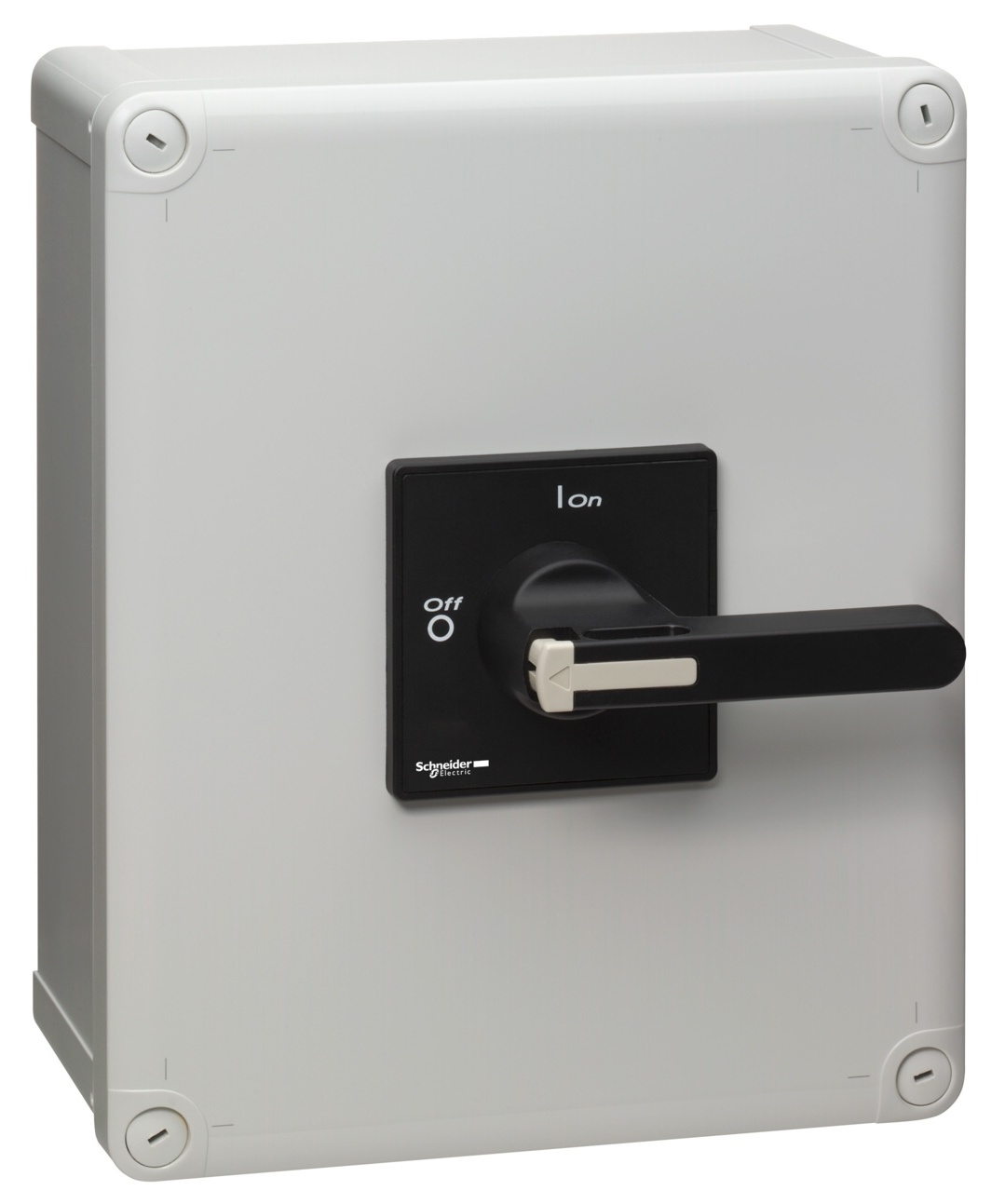

SCHNEIDER VARIO VYPÍNAČ VÝKON VBF5GEN 3P 100A VE SKŘÍŇCE IP65 ČERNÁ

Schneider Electric TeSys Vario - vypínač ve skříňce Vario 100 ATeSys spouštěč ve skříňce T... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81759126 Zkopírováno

Kód dodavatele: VBF5GEN Zkopírováno

EAN: 3389119413169 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys Vario - vypínač ve skříňce Vario 100 A

TeSys spouštěč ve skříňce TeSys - 3P - AC-2 - 100A - 690V Skříň s ochranou IP65, černá dlouhá otočná rukojeť a černá čelní deska, uzamykatelná (visací zámky nejsou součástí dodávky). Zahrnuje 3pólové tělo spínače Vario V5 s 1 možnými doplňkovými přílohami modulu. Skříň pro povrchovou montáž se šroubovými uchyty, 2 výřezy pro kabelové průchodky na horní a dolní, plombovatelný kryt. Splňuje požadavky norem IEC 60204 a IEC 60947-4-1, Green Premium (RoHS/REACh).

Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 100 A
Jmenovitý konstantní proud při AC-21, 400V 125 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 1.5 kA
Jmenovitý provozní výkon při AC-23, 400 V 37 kW
Podmíněný jmenovitý zkratový proud Iq 10 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
Typ ovládacího prvku Dlouhá otočná rukojeť
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP65
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud při AC-23, 400V 68.5 A
Barva ovládacího prvku Černá
S předmontovanou kabeláží Ne
Hloubka 191 mm
Šířka 220 mm
Výška 280 mm
Materiál obalu Plast
Vhodné pro montáž na podlahu Ne
Barva skříně Šedá
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 100 A
Jmenovitý konstantní proud při AC-21, 400V 125 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 1.5 kA
Jmenovitý provozní výkon při AC-23, 400 V 37 kW
Podmíněný jmenovitý zkratový proud Iq 10 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
Typ ovládacího prvku Dlouhá otočná rukojeť
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP65
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud při AC-23, 400V 68.5 A
Barva ovládacího prvku Černá
S předmontovanou kabeláží Ne
Hloubka 191 mm
Šířka 220 mm
Výška 280 mm
Materiál obalu Plast
Vhodné pro montáž na podlahu Ne
Barva skříně Šedá
