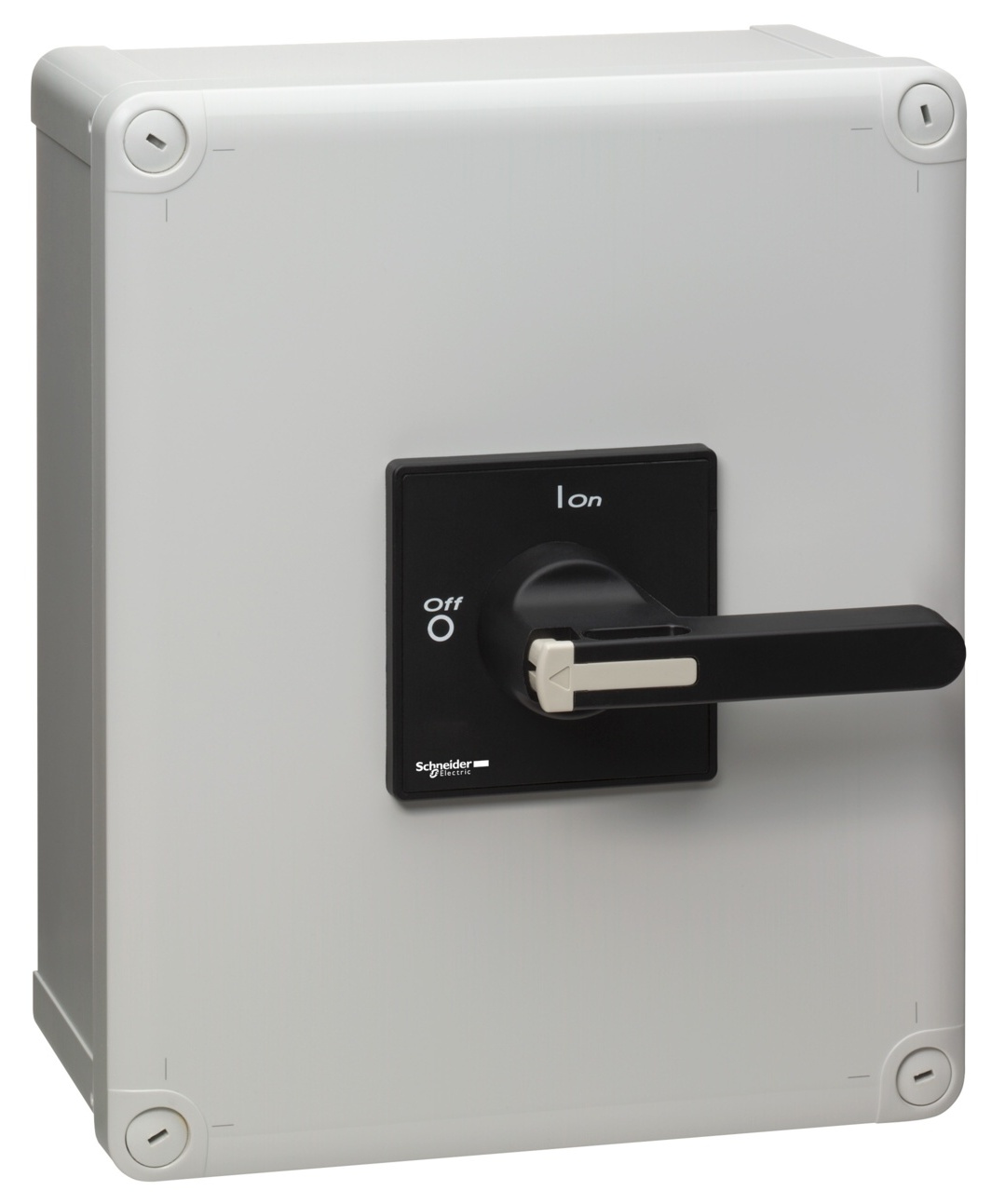

SCHNEIDER VARIO VYPÍNAČ VÝKON VBF6GEN 3P 140A VE SKŘÍŇCE IP65 ČERNÁ

Schneider Electric TeSys Vario - vypínač ve skříňce Vario 140 ATeSys spouštěč ve skříňce T... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81762717 Zkopírováno

Kód dodavatele: VBF6GEN Zkopírováno

EAN: 3389119413121 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ano

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys Vario - vypínač ve skříňce Vario 140 A

TeSys spouštěč ve skříňce TeSys - 3P - AC-2 - 140A - 690V Skříň s ochranou IP65, černá dlouhá otočná rukojeť a černá čelní deska, uzamykatelná (visací zámky nejsou součástí dodávky). Zahrnuje 3pólové tělo spínače Vario V6 s 1 možnými doplňkovými přílohami modulu. Skříň pro povrchovou montáž se šroubovými uchyty, 2 výřezy pro kabelové průchodky na horní a dolní, plombovatelný kryt. Splňuje požadavky norem IEC 60204 a IEC 60947-4-1, Green Premium (RoHS/REACh).

Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 140 A
Jmenovitý konstantní proud při AC-21, 400V 160 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2.1 kA
Jmenovitý provozní výkon při AC-23, 400 V 45 kW
Podmíněný jmenovitý zkratový proud Iq 10 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
Typ ovládacího prvku Dlouhá otočná rukojeť
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP65
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud při AC-23, 400V 83 A
Barva ovládacího prvku Černá
S předmontovanou kabeláží Ne
Hloubka 191 mm
Šířka 241 mm
Výška 291 mm
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 140 A
Jmenovitý konstantní proud při AC-21, 400V 160 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 2.1 kA
Jmenovitý provozní výkon při AC-23, 400 V 45 kW
Podmíněný jmenovitý zkratový proud Iq 10 kA
Počet pólů 3
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
Typ ovládacího prvku Dlouhá otočná rukojeť
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP65
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud při AC-23, 400V 83 A
Barva ovládacího prvku Černá
S předmontovanou kabeláží Ne
Hloubka 191 mm
Šířka 241 mm
Výška 291 mm
