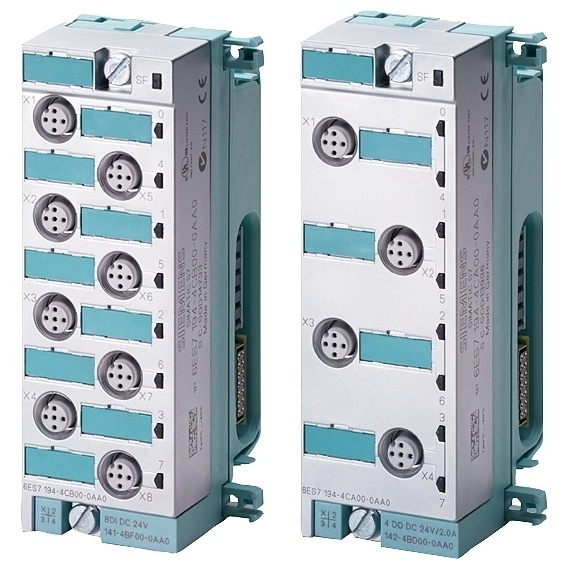

SIE 6ES7142-4BD00-0AA0 ELEKTRONICKÝ MODUL SIMATIC DP 4DO 24VDC/2A

SIEMENS 6ES7142-4BD00-0AA0 je elektronický výstupní modul SIMATIC DP pro ET 200 PRO se 4 digitálními výstupy 24 V DC / 2 A a diagnostikou modulu.

Elektronický modul SIEMENS 6ES7142-4BD00-0AA0 je určen pro systém ET 200 PRO. Modul nabízí 4 digitální výstupy 24 V DC s výstupním proudem 2 A pro signál „1“. Napájecí zatěžovací napětí 2L+ má jmenovitou hodnotu 24 V DC a výstupy mají elektronickou ochranu proti zkratu po kanálech. Modul podporuje diagnostiku, diagnostický alarm a LED signalizaci skupinové chyby i stavů digitálních výstupů.

Klíčové vlastnosti

• Elektronický modul Siemens SIMATIC DP
• Pro systém ET 200 PRO
• Počet digitálních výstupů: 4
• Zatěžovací napětí 2L+: 24 V DC
• Výstupní proud pro signál „1“: 2 A
• Celkový proud výstupů do 55 °C: max. 4 A
• Výstupy typu current-sourcing
• Typ výstupu podle IEC 61131: typ 2
• Ochrana proti zkratu: elektronická, po kanálech
• Prahová hodnota reakce při zkratu: typ. 2,8 A
• Ochrana proti přepólování: proti zničení, load increasing
• Spínací schopnost při zátěži žárovkou: max. 10 W
• Rozsah odporu zátěže: 12 Ω až 4 kΩ
• Spínací frekvence při odporové zátěži: max. 100 Hz
• Spínací frekvence při indukční zátěži: max. 0,5 Hz
• Spínací frekvence při zátěži žárovkou: max. 1 Hz
• Typická ztráta výkonu: 2 W
• Adresní prostor na modul: max. 1 byte
• Diagnostická funkce
• Diagnostický alarm
• Čitelná diagnostická informace
• Diagnostika zkratu výstupů proti zemi po modulech
• LED signalizace skupinové chyby SF červeně
• LED signalizace stavu digitálního výstupu zeleně
• Maximální délka stíněného i nestíněného kabelu: 30 m
• Součástí je bus modul
• Rozměry: 45 x 130 x 35 mm
• Hmotnost: cca 140 g
