SIE GBB145.1E POHON KLAPKOVÝ AC/DC 24V 2/3-BOD 25NM POTENCIOMETR 2 POMOCNÉ KONTAKTY BHF

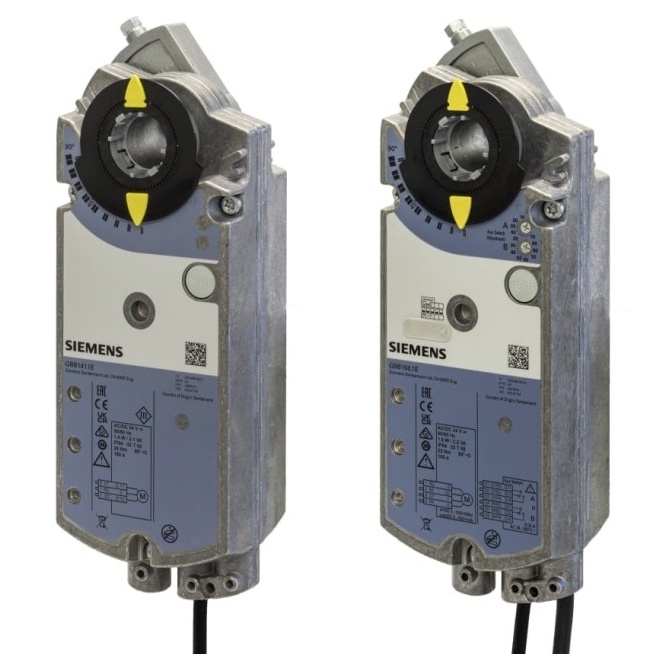

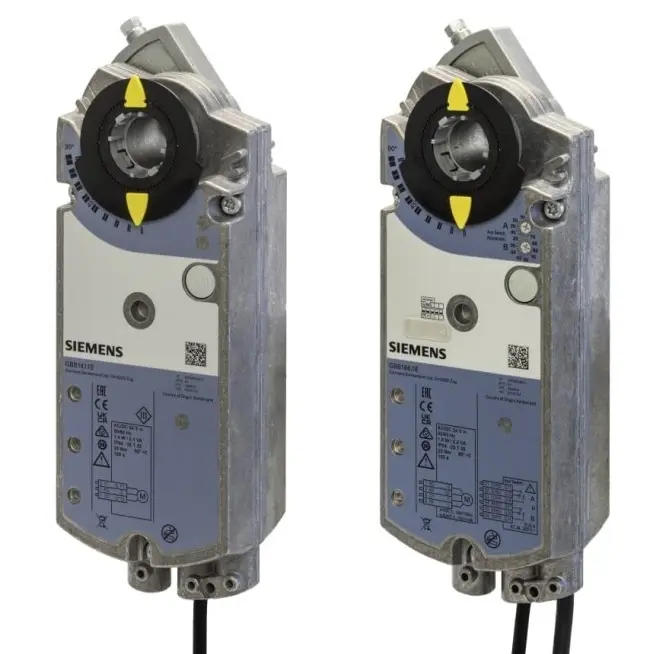

SIEMENS GBB145.1E je rotační pohon vzduchové klapky OpenAir bez zpětné pružiny, s krouticím momentem 25 Nm, ovládáním 2/3bodovým a napájením 24 V AC/DC.

Rotační pohon klapky SIEMENS GBB145.1E je určen pro regulaci a uzavírání vzduchových klapek ve ventilačních a klimatizačních zařízeních. Provedení pracuje s napájecím napětím 24 V AC/DC a podporuje 2bodové nebo 3bodové ovládání. Pohon má jmenovitý krouticí moment 25 Nm, mechanickou indikaci polohy, zpětný potenciometr 5 kΩ a mechanicky nastavitelný úhel natočení v rozsahu 0 až 90°. Součástí provedení je samostředicí adaptér hřídele pro kulatou hřídel 8 až 25,6 mm nebo čtyřhrannou hřídel 6 až 18 mm, tlačítko pro odpojení převodu pro ruční ovládání a připojovací kabel délky 0,9 m.

Klíčové vlastnosti

• Rotační pohon vzduchové klapky Siemens OpenAir
• Typové označení: GBB145.1E
• Objednací číslo: S55499-D814
• Provedení bez zpětné pružiny
• Ovládání: 2bodové nebo 3bodové
• Napájecí napětí: 24 V AC/DC
• Frekvence při AC: 50/60 Hz
• Jmenovitý krouticí moment: 25 Nm
• Maximální krouticí moment při zablokování: 38 Nm
• Minimální krouticí moment v držení: 25 Nm
• Jmenovitý úhel natočení: 90°
• Mechanicky nastavitelný rozsah: 0 až 90°
• Maximální mechanicky omezený úhel natočení: 95° ± 2°
• Doba přeběhu při jmenovitém úhlu 90°: 150 s
• Hladina akustického výkonu pohonu při době přeběhu 150 s: <45 dB(A)
• Mechanická indikace polohy
• Zpětný potenciometr: 5 kΩ
• Rozsah odporu zpětného potenciometru: 0 až 5000 Ω
• Samostředicí adaptér hřídele
• Pro kulatou hřídel: 8 až 25,6 mm
• Pro čtyřhrannou hřídel: 6 až 18 mm
• Minimální délka hřídele: 20 mm
• Tlačítko pro odpojení převodu pro ruční ovládání
• Pouzdro z litého hliníku
• Připojovací kabel: 0,9 m
• Průřez kabelu: 0,75 mm²
• Krytí pouzdra: IP54
• Provozní teplota: -32 °C až +55 °C
• Hmotnost bez obalu: max. 2,2 kg
