SIE GDB146.1E POHON KLAPKOVÝ AC/DC 24V TOČ. 2-BOD 3-BOD 5NM BHF 2 KONC.PŘEP.

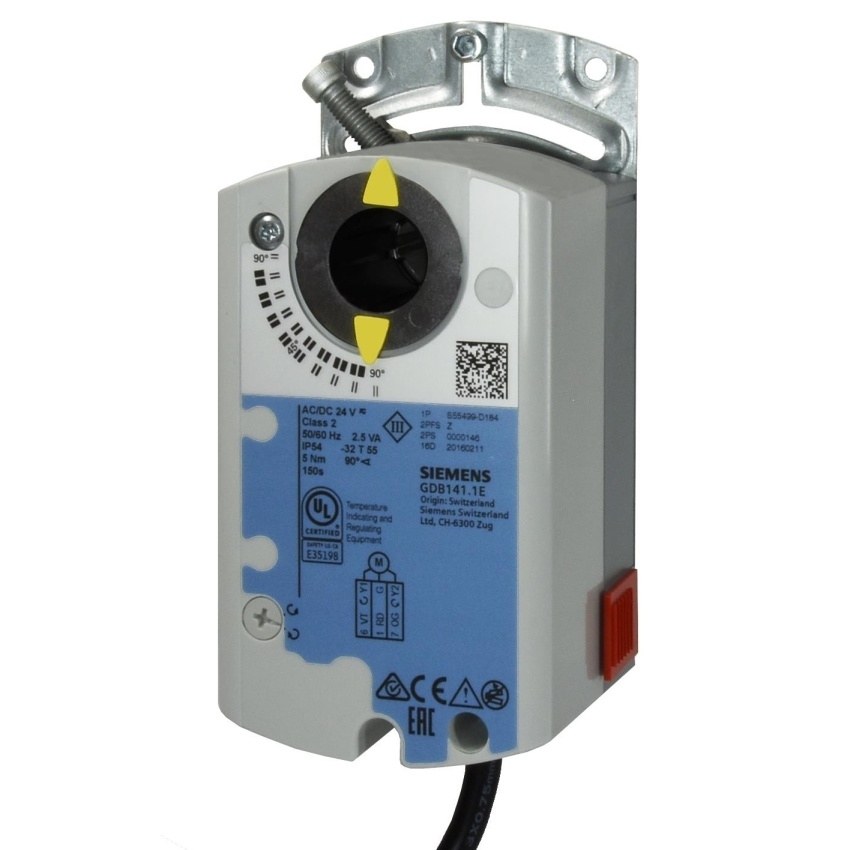

SIEMENS GDB146.1E je rotační pohon vzduchové klapky s napájením 24 V AC/DC, 2bodovým nebo 3bodovým ovládáním, krouticím momentem 5 Nm a 2 pomocnými spínači.

Rotační pohon klapky SIEMENS GDB146.1E je určen pro regulaci a uzavírání vzduchových klapek ve ventilačních a klimatizačních zařízeních. Provedení pracuje s napájecím napětím 24 V AC / 24 až 48 V DC a podporuje 2bodové nebo 3bodové ovládání. Pohon má jmenovitý krouticí moment 5 Nm, dobu přeběhu 150 s při jmenovitém úhlu natočení 90° a mechanickou indikaci polohy. Součástí provedení jsou 2 pomocné spínače, nastavitelný mechanický doraz, tlačítko pro odpojení převodu pro ruční ovládání a připojovací kabel délky 0,9 m.

Klíčové vlastnosti

• Rotační pohon vzduchové klapky Siemens
• Typové označení: GDB146.1E
• Objednací číslo: S55499-D379
• Ovládání: 2bodové nebo 3bodové
• Napájecí napětí: 24 V AC / 24 až 48 V DC
• Frekvence při AC: 50/60 Hz
• Jmenovitý krouticí moment: 5 Nm
• Maximální krouticí moment při zablokování: 10 Nm
• Minimální přídržný moment: 5 Nm
• Jmenovitý úhel natočení: 90°
• Mechanicky nastavitelný rozsah: 0 až 90°
• Maximální mechanicky omezený úhel natočení: 95° ±2°
• Doba přeběhu při jmenovitém úhlu 90°: 150 s
• Hladina akustického tlaku pohonu: 28 dB(A)
• Mechanická indikace polohy
• 2 pomocné spínače
• Rozsah nastavení pomocných spínačů: 5 až 90°
• Kroky nastavení pomocných spínačů: 5°
• Tovární nastavení: spínač A 5°, spínač B 85°
• Spínací napětí pomocných spínačů: 24 až 250 V AC / 12 až 30 V DC
• Tlačítko pro odpojení převodu pro ruční ovládání
• Hřídel kulatá: 8 až 16 mm
• Hřídel čtyřhranná: 8 až 12,8 mm
• Hřídel šestihranná: 8 až 14 mm
• Základna z oceli a plastové pouzdro
• Připojovací kabel: 0,9 m
• Průřez kabelu: 0,75 mm²
• Krytí pouzdra: IP54
• Provozní teplota: -32 °C až +55 °C
• Hmotnost bez obalu s pomocnými spínači: max. 0,63 kg
