SIEMENS 3KC0338-0PE00-0AA0 SÍŤOVÝ PŘEPÍNAČ SENTRON

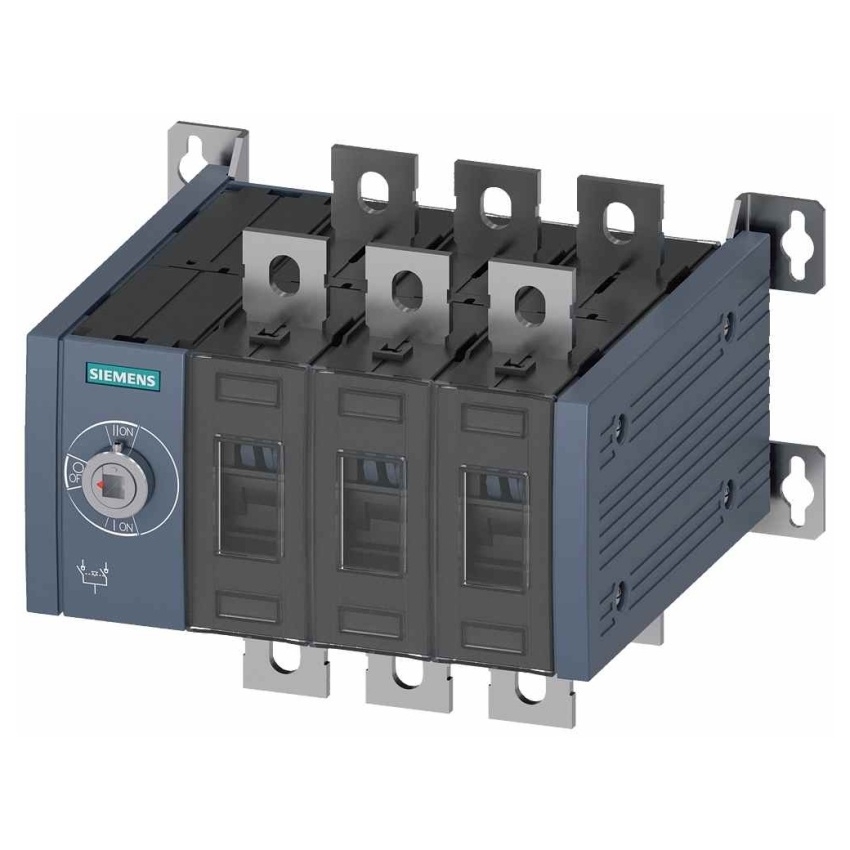

SIEMENS SENTRON 3KC0338-0PE00-0AA0 je ručně ovládané přepínací zařízení (MTSE) velikosti 3 pro třípólové aplikace do 250 A se sběrnicovým připojením a čelním ovládáním bez rukojeti.

Přepínací zařízení SIEMENS SENTRON 3KC0338-0PE00-0AA0 je určeno pro pevnou montáž a spolehlivé ruční přepínání v hlavních obvodech. Má 3 póly, jmenovitý trvalý proud Iu 250 A a jmenovité provozní napětí Ue AC 415 V, přičemž při kategoriích AC-33 B (415 V) i AC-23 A (690 V) dosahuje Ie 250 A. Ovládání je řešeno čelním otočným mechanismem umístěným na levém konci, bez rukojeti, se zřetelnými polohami I ON – O OFF – II ON. Přístroj je navržen pro montáž šrouby, umožňuje připojení na sběrnici, má izolační napětí 1000 V a mechanickou životnost 10 000 cyklů (sekvence O-I-O). Vyznačuje se také nízkými ztrátami výkonu 21 W a odolností vůči zkratům, s Icm 36 kA při 415 V a podmíněným zkratovým proudem až 100 kA při jištění pojistkou gG.

Klíčové vlastnosti

• Ručně ovládané přepínací zařízení SENTRON 3KC, MTSE, velikost 3
• 3pólové provedení, pevná montáž, montáž šrouby
• Iu 250 A, Ue AC 415 V
• Ie 250 A při AC-33 B (415 V) a AC-23 A (690 V)
• Čelní otočný ovládací mechanismus na levém konci, bez rukojeti
• Polohy přepínače I ON – O OFF – II ON
• Sběrnicové připojení hlavního obvodu
• Izolační napětí 1000 V, přepěťová kategorie IV, stupeň znečištění 3
• Mechanická životnost 10 000 cyklů, ztrátový výkon 21 W
• Icm 36 kA při 415 V, podmíněný zkratový proud s pojistkou až 100 kA
• Rozměry 164 × 235 × 197,2 mm, hmotnost 6,612 kg
