SIEMENS 3RP2574-1NW30 RELÉ ČAS. ROZBĚH Y-D NAST. ČASU 1-20S 12V-240V AC/DC

SIE_G_IC03_XX_08984_ilustr.jpg SIE_G_IC03_XX_08792.jpg SIE_G_IC03_XX_09347.jpg
Elektronické časové relé SIEMENS 3RP2574-1NW30 s funkcí hvězda-trojúhelník. Elektronické... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 81790955 Zkopírováno

Kód dodavatele: 3RP2574-1NW30 Zkopírováno

EAN: 4011209943858 Zkopírováno

K nasazení na stykač: Ne

Jmenovité řídicí napájecí napětí Us DC: 12 - 240 V

Druh napětí pro ovládání: AC/DC

Vhodné pro montáž DIN lišty: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

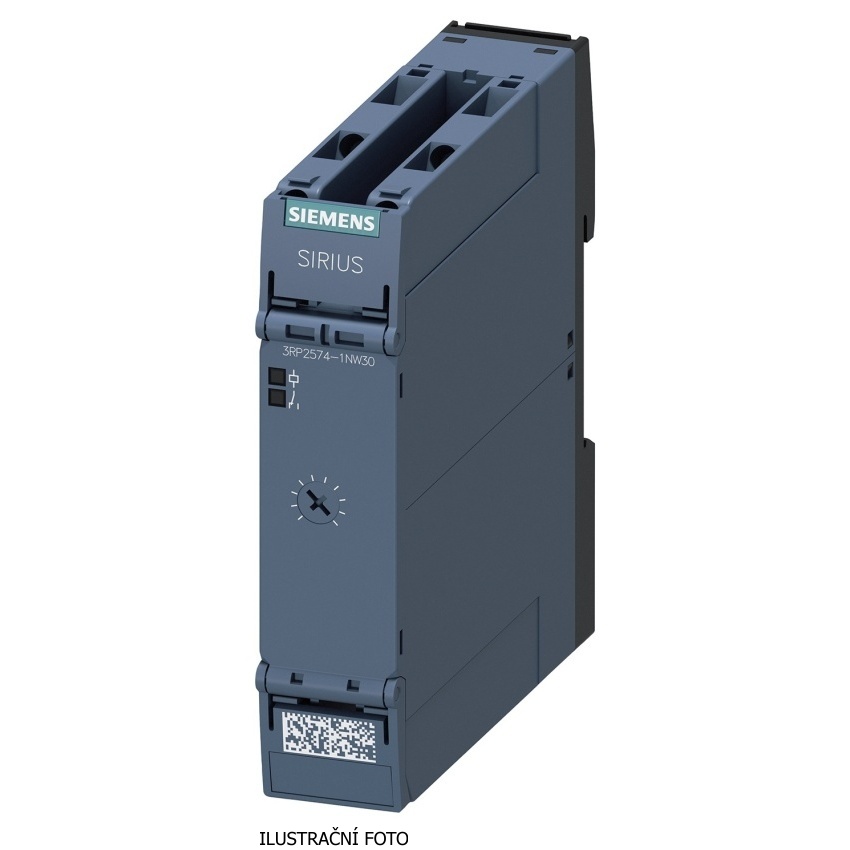

Elektronické časové relé SIEMENS 3RP2574-1NW30 s funkcí hvězda-trojúhelník.

Elektronické časové relé SIEMENS 3RP2574-1NW30 je určeno pro řízení motorů s funkcí hvězda-trojúhelník. Nabízí jeden zpožděný a jeden okamžitý kontakt typu NO, nastavitelný časový rozsah 1 až 20 sekund a napájecí napětí 12-240 V AC/DC při 50/60 Hz. Připojení je realizováno pomocí šroubových svorek.

Klíčové vlastnosti

  • Funkce hvězda-trojúhelník pro řízení motorů

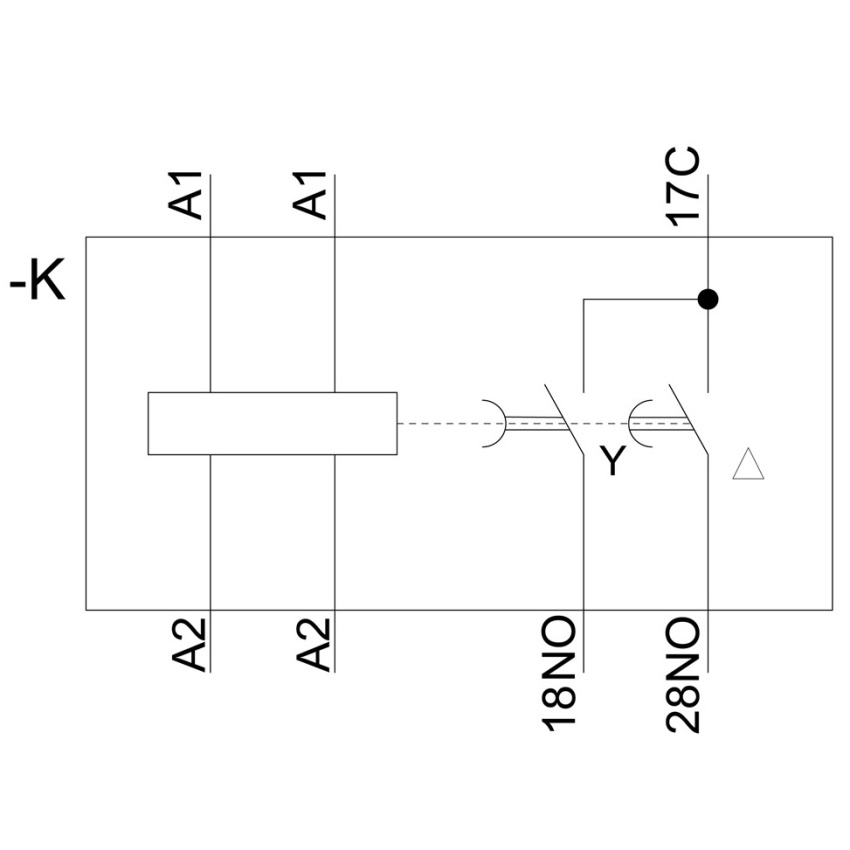

  • 1 zpožděný a 1 okamžitý kontakt typu NO
  • Nastavitelný časový rozsah 1-20 sekund
  • Napájecí napětí 12-240 V AC/DC při 50/60 Hz
  • Připojení pomocí šroubových svorek
  • Odpovídá normám IEC 60664 a IEC 60068-2-27
Název parametru Hodnota
K nasazení na stykač Ne
Jmenovité řídicí napájecí napětí Us DC 12 - 240 V
Druh napětí pro ovládání AC/DC
Vhodné pro montáž DIN lišty Ne
Vhodné pro čelní montáž Ne

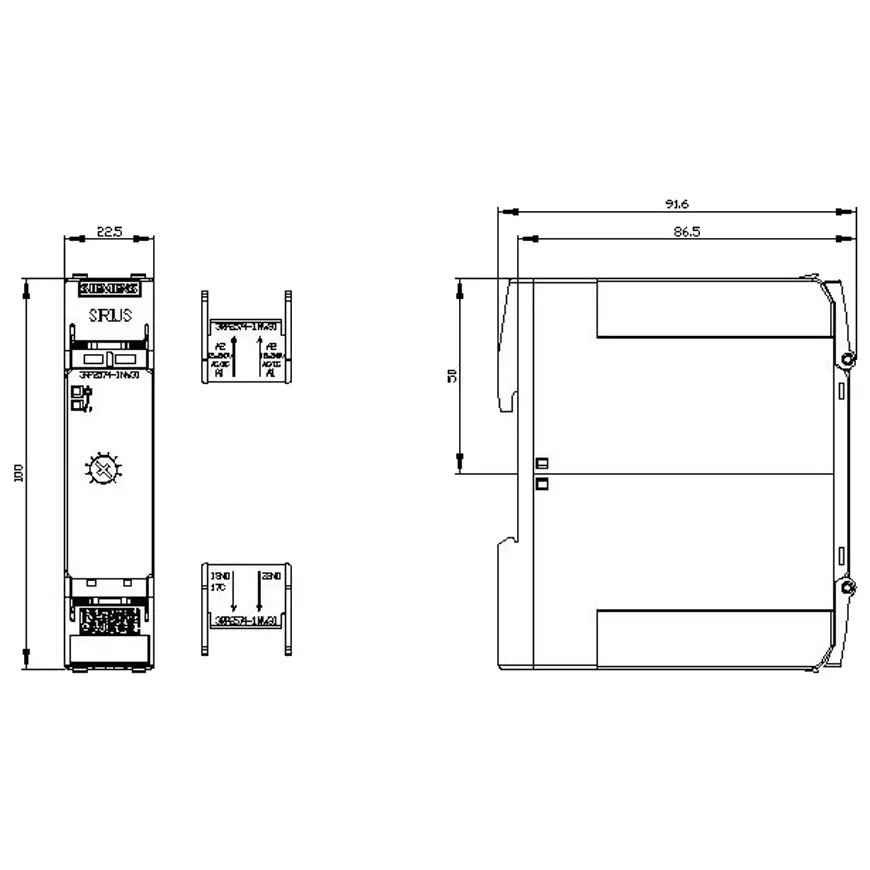

Šířka 22.5 mm
Výška 100 mm
Hloubka 90 mm
Typ el. připojení Šroubové připojení
Funkce zpožděné reakce Ne
Funkce zpoždění odtahu Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce vypínání sestupnou hranou Ne
Funkce hvězda/trojúhelník Ano
Funkce tvarování impulzu Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
Se zásuvnou paticí Ano
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 12 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 12 - 240 V
Časový rozsah 1 - 20 s
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 1
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 1
Počet výstupů, se zpožděním, přepínač 0
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
S polovodičovým výstupem Ne
Všechny parametry
Název parametru Hodnota
K nasazení na stykač Ne
Jmenovité řídicí napájecí napětí Us DC 12 - 240 V
Druh napětí pro ovládání AC/DC
Vhodné pro montáž DIN lišty Ne
Vhodné pro čelní montáž Ne
Šířka 22.5 mm
Výška 100 mm
Hloubka 90 mm
Typ el. připojení Šroubové připojení
Funkce zpožděné reakce Ne
Funkce zpoždění odtahu Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce vypínání sestupnou hranou Ne
Funkce hvězda/trojúhelník Ano
Funkce tvarování impulzu Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
Se zásuvnou paticí Ano
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 12 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 12 - 240 V
Časový rozsah 1 - 20 s
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 1
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 1
Počet výstupů, se zpožděním, přepínač 0
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
S polovodičovým výstupem Ne
