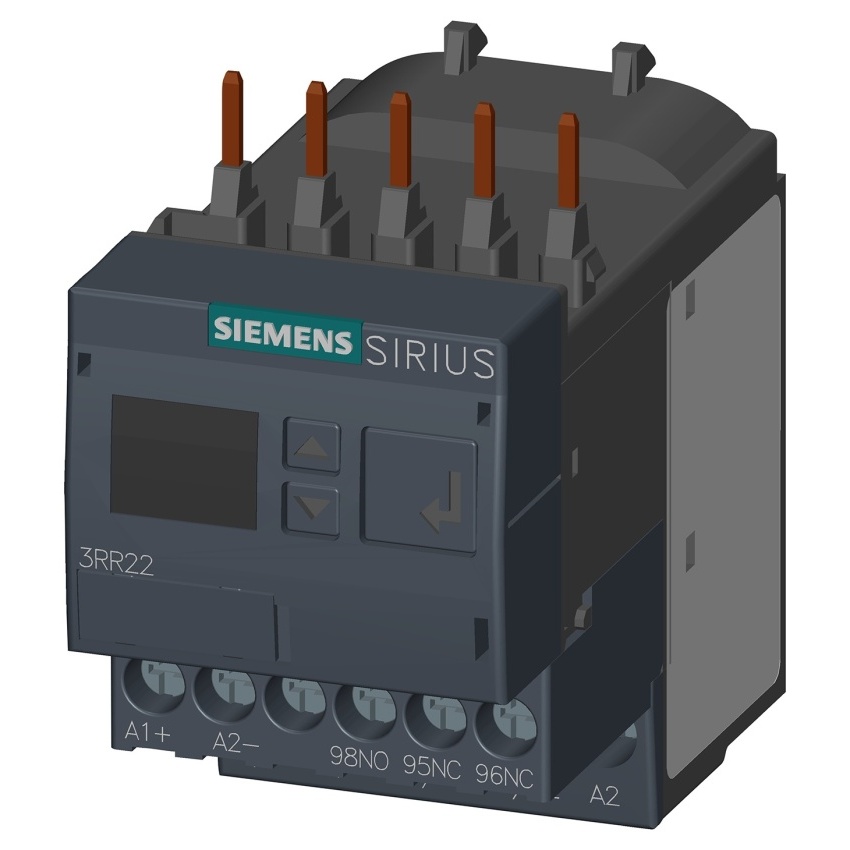

SIEMENS 3RR2241-1FW30 RELÉ MONITOROVACÍ 1.6 16A 24V-230VUC KE STYKAČI 3RT2

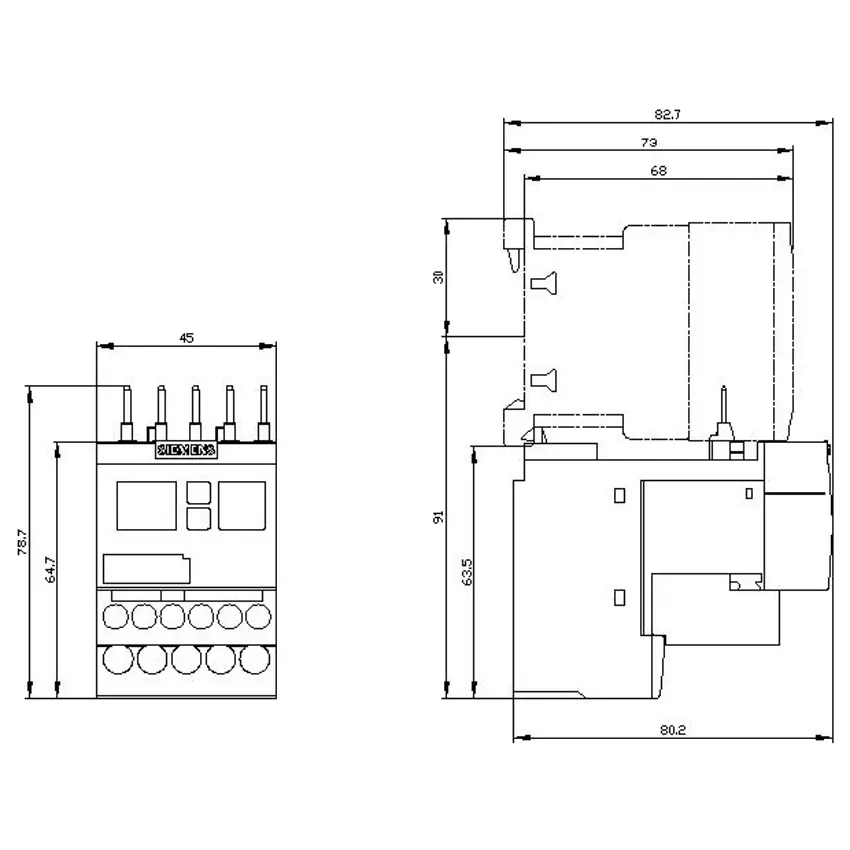

SIE_G_NSA0_XX_92813.jpg SIE_G_NSA0_XX_92814.jpg
Relé pro monitorování proudu SIEMENS 3RR2241-1FW30. Relé pro monitorování proudu SIEMENS... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 81767558 Zkopírováno

Kód dodavatele: 3RR2241-1FW30 Zkopírováno

EAN: 4011209787285 Zkopírováno

Typ el. připojení: Šroubové připojení

S odnímatelnými svorkami: Ano

Možný jednofázový podproud: Ne

Možný třífázový podproud: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Relé pro monitorování proudu SIEMENS 3RR2241-1FW30.

Relé pro monitorování proudu SIEMENS 3RR2241-1FW30 je digitálně nastavitelný monitorovací relé určený pro montáž na stykače řady 3RT2 velikosti S00. Nabízí sledování zjevného/aktivního proudu v rozsahu 1,6-16 A a frekvenci 20-400 Hz. Napájení je třífázové s napětím 24-240 V AC/DC. Zařízení disponuje jedním přepínacím kontaktem a jedním polovodičovým výstupem pro alarm a varování. Monitoruje přetížení a podtížení proudu, výpadek fáze, přerušení kabelu, posloupnost fází, zbytkový proud a blokovací proud. Umožňuje nastavení prahových hodnot pro varování a alarm s možností zpoždění zapnutí v rozsahu 0-99 s, potlačení šumových impulsů v rozsahu 0-30 s a pauzu po poruše v rozsahu 0-300 min. Používá šroubové připojení.

Klíčové vlastnosti

  • Digitálně nastavitelný monitorovací relé pro montáž na stykače 3RT2 velikosti S00.
  • Sledování zjevného/aktivního proudu 1,6-16 A a frekvence 20-400 Hz.
  • Napájení 24-240 V AC/DC, třífázové.
  • Jedno přepínací kontakt a jeden polovodičový výstup pro alarm a varování.
  • Monitoruje přetížení a podtížení proudu, výpadek fáze, přerušení kabelu, posloupnost fází, zbytkový proud a blokovací proud.
  • Nastavení prahových hodnot pro varování a alarm s možností zpoždění zapnutí, potlačení šumových impulsů a pauzy po poruše.
Název parametru Hodnota
Typ el. připojení Šroubové připojení
S odnímatelnými svorkami Ano
Možný jednofázový podproud Ne
Možný třífázový podproud Ano
Možný jednofázový nadproud Ne
Možný třífázový nadproud Ano
Možná jednofázová hystereze Ne
Možná třífázová hystereze Ne
Obsahuje funkci stejnosměrného podproudu Ne
Obsahuje funkci stejnosměrného nadproudu Ne
Funkce stejnosměrné hystereze Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Druh napětí pro ovládání AC/DC
Měřicí rozsah proudu 1.6 - 16 A
Min. nastavitelná doba zpoždění odezvy 0 s
Max. přípustná doba zpoždění odezvy 99 s
Min. nastavitelná doba zpoždění odtahu 0 s
Max. přípustná doba zpoždění odtahu 30 s
Externí měnič proudu Ne
Šířka 45 mm
Výška 79 mm
Hloubka 80 mm
