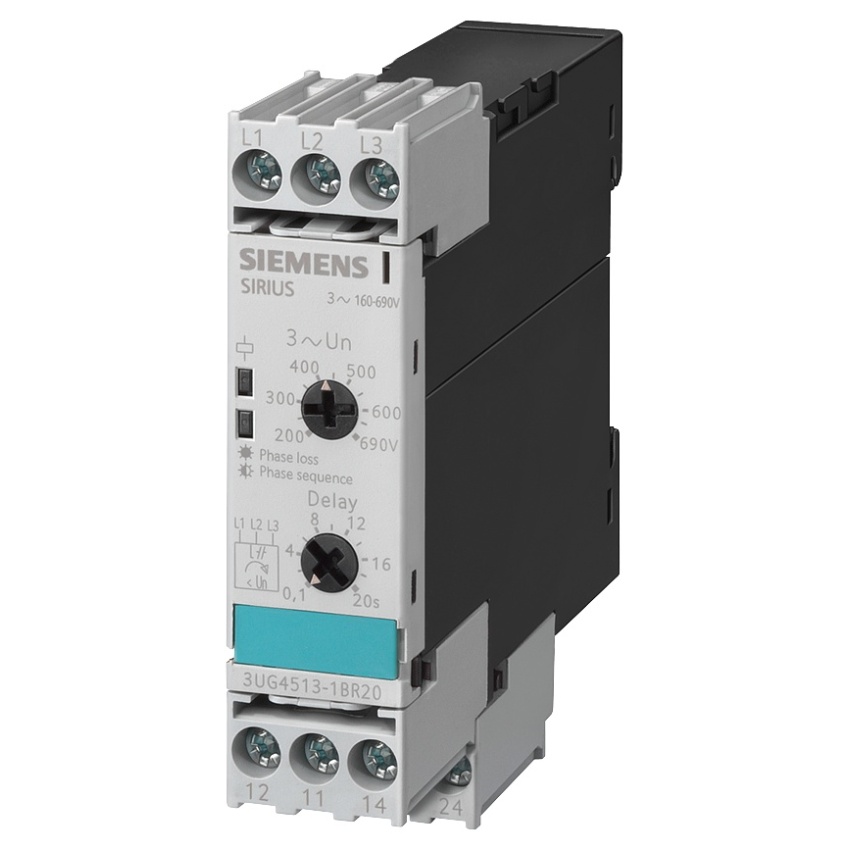

SIEMENS 3UG4513-1BR20 RELÉ MĚŘÍCÍ SLED FÁZÍ CHYBA FÁZE 45MM 3X160-690VAC 2P
Výrobce: SIEMENS
Kód produktu: 34996742 Zkopírováno
Kód dodavatele: 3UG4513-1BR20 Zkopírováno
EAN: 4011209642263 Zkopírováno
Typ el. připojení: Šroubové připojení
S odnímatelnými svorkami: Ano
Jmenovité řídicí napájecí napětí Us AC 50 Hz: 160 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz: 160 - 690 V
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Relé SIEMENS 3UG4513-1BR20 je zařízení určené k monitorování fází a podnapětí v elektrických sítích. Nabízí čtyři funkce: detekci výpadku fáze, sledování posloupnosti fází, detekci asymetrie a nastavitelnou podnapěťovou ochranu. Jeho pracovní napětí se pohybuje v rozsahu 160 až 690 V AC při frekvenci 50 až 60 Hz.
Klíčové vlastnosti
- Detekce výpadku fáze a sledování posloupnosti fází.
- Nastavitelná podnapěťová ochrana.
- Detekce asymetrie s pevným nastavením 20 %.
- Hystereze 5 % s pevným nastavením.
- Zpoždění 0-20 s.
- Dva přepínací kontakty se šroubovými svorkami.
| Název parametru | Hodnota |
|---|---|
| Typ el. připojení | Šroubové připojení |
| S odnímatelnými svorkami | Ano |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 160 - 690 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 160 - 690 V |
| Druh napětí pro ovládání | AC |
| Funkce kontroly sledu fází | Ano |
| Funkce rozpoznání výpadku fází | Ano |
| Funkce rozpoznání podpětí | Ano |
| Funkce rozpoznání přepětí | Ne |
| Funkce rozpoznání asymetrie | Ano |
| Měřicí rozsah napětí | 160 - 690 V |
| Počet rozpínacích kontaktů | 0 |
| Počet spínacích kontaktů | 0 |
| Počet přepínacích kontaktů | 2 |

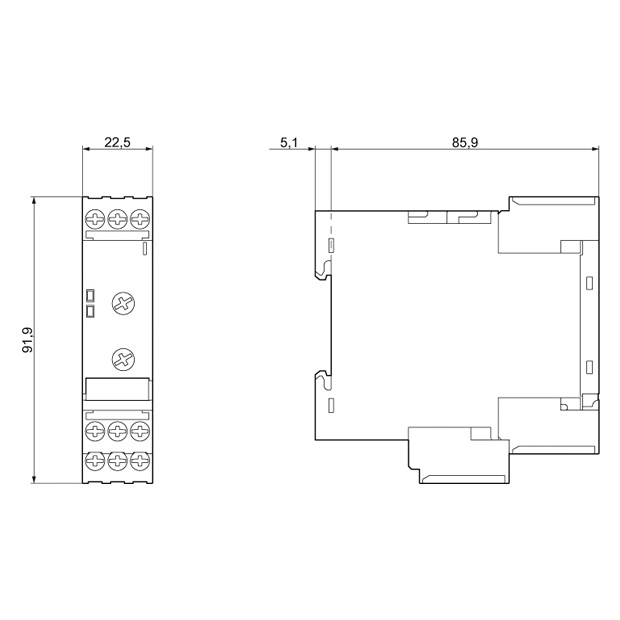

| Šířka | 22.5 mm |
| Výška | 92 mm |
| Hloubka | 91 mm |
| Název parametru | Hodnota |
|---|---|
| Typ el. připojení | Šroubové připojení |
| S odnímatelnými svorkami | Ano |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 160 - 690 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 160 - 690 V |
| Druh napětí pro ovládání | AC |
| Funkce kontroly sledu fází | Ano |
| Funkce rozpoznání výpadku fází | Ano |
| Funkce rozpoznání podpětí | Ano |
| Funkce rozpoznání přepětí | Ne |
| Funkce rozpoznání asymetrie | Ano |
| Měřicí rozsah napětí | 160 - 690 V |
| Počet rozpínacích kontaktů | 0 |
| Počet spínacích kontaktů | 0 |
| Počet přepínacích kontaktů | 2 |
| Šířka | 22.5 mm |
| Výška | 92 mm |
| Hloubka | 91 mm |
