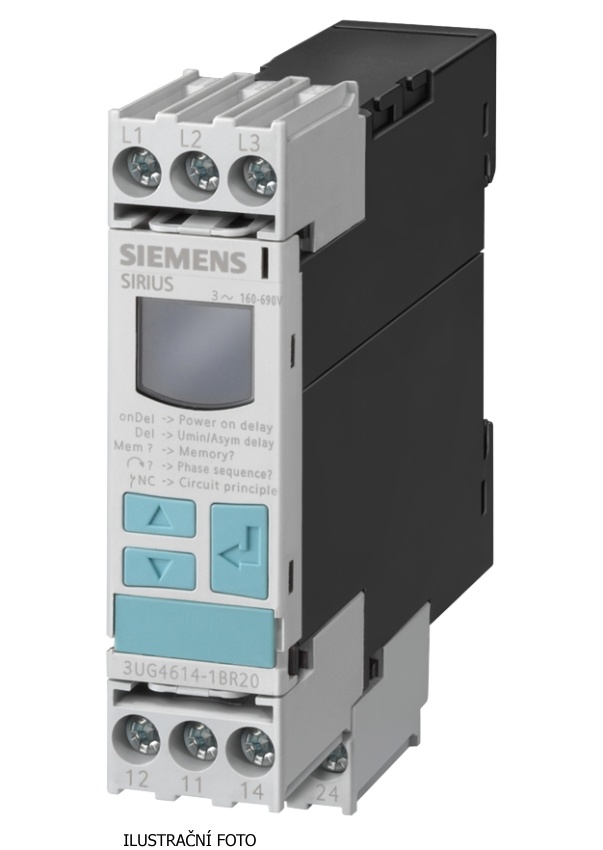

SIEMENS 3UG4615-1CR20 RELÉ MULTIFUNKČNÍ NAPĚŤOVÉ
Výrobce: SIEMENS
Kód produktu: 81694121 Zkopírováno
Kód dodavatele: 3UG4615-1CR20 Zkopírováno
EAN: 4011209648326 Zkopírováno
Typ el. připojení: Šroubové připojení
S odnímatelnými svorkami: Ano
Jmenovité řídicí napájecí napětí Us AC 50 Hz: 160 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz: 160 - 690 V
Na objednání obvykle do 15 dnů
K vyzvednutí na pobočkách obvykle do 15 dnů
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání obvykle do 15 dnů |
| Brno - Řečkovice | Na objednání obvykle do 15 dnů |
| Blansko | Na objednání obvykle do 15 dnů |
| Bystřice nad Pernštejnem | Na objednání obvykle do 15 dnů |
| Čáslav | Na objednání obvykle do 15 dnů |
| Česká Třebová | Na objednání obvykle do 15 dnů |
| Hradec Králové | Na objednání obvykle do 15 dnů |
| Hustopeče | Na objednání obvykle do 15 dnů |
| Chotěboř | Na objednání obvykle do 15 dnů |
| Jevíčko | Na objednání obvykle do 15 dnů |
| Kladno | Na objednání obvykle do 15 dnů |
| Kroměříž | Na objednání obvykle do 15 dnů |
| Liberec | Na objednání obvykle do 15 dnů |
| Pardubice | Na objednání obvykle do 15 dnů |
| Praha 13 - Stodůlky | Na objednání obvykle do 15 dnů |
| Praha 4 - Spořilov | Na objednání obvykle do 15 dnů |
| Praha 9 - Horní Počernice | Na objednání obvykle do 15 dnů |
| Prostějov | Na objednání obvykle do 15 dnů |
| Rychnov nad Kněžnou | Na objednání obvykle do 15 dnů |
| Sokolov | Na objednání obvykle do 15 dnů |
| Svitavy | Na objednání obvykle do 15 dnů |
| Šenov u Nového Jičína | Na objednání obvykle do 15 dnů |
| Tišnov | Na objednání obvykle do 15 dnů |
| Trutnov | Na objednání obvykle do 15 dnů |
| Třebíč | Na objednání obvykle do 15 dnů |
| Uherské Hradiště | Na objednání obvykle do 15 dnů |
| Uherské Hradiště - Jaktáře | Na objednání obvykle do 15 dnů |
| Velké Meziříčí | Na objednání obvykle do 15 dnů |
| Vysoké Mýto | Na objednání obvykle do 15 dnů |
| Zábřeh | Na objednání obvykle do 15 dnů |
| Zastávka u Brna | Na objednání obvykle do 15 dnů |
| Zlín | Na objednání obvykle do 15 dnů |
| Žďár nad Sázavou | Na objednání obvykle do 15 dnů |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Relé pro monitorování napětí SIEMENS 3UG4615-1CR20 je určeno pro montáž na DIN lištu a slouží k ochraně třífázových elektrických systémů před poruchami napětí. Toto relé detekuje přepětí, podpětí, fázovou asymetrii, fázovou posloupnost a výpadek fáze. Disponuje dvěma přepínacími kontakty (DPDT) s maximálním zatížením 250 V AC a 3 A. Nastavení zpoždění kontaktů je možné v rozsahu 0,1 až 20 sekund, což umožňuje flexibilní reakci na změny napětí. Relé je určeno pro napájecí napětí v rozsahu 160 až 690 V AC a je vhodné pro použití v průmyslových aplikacích, kde je vyžadována spolehlivá ochrana před kolísáním napětí.
Klíčové vlastnosti
- Montáž na DIN lištu pro snadnou instalaci.
- Detekce přepětí, podpětí, fázové asymetrie, fázové posloupnosti a výpadku fáze.
- Dva přepínací kontakty (DPDT) s maximálním zatížením 250 V AC a 3 A.
- Nastavení zpoždění kontaktů v rozsahu 0,1 až 20 sekund.
- Napájecí napětí v rozsahu 160 až 690 V AC.
- Vhodné pro průmyslové aplikace vyžadující spolehlivou ochranu před kolísáním napětí.
| Název parametru | Hodnota |
|---|---|
| Typ el. připojení | Šroubové připojení |
| S odnímatelnými svorkami | Ano |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 160 - 690 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 160 - 690 V |
| Druh napětí pro ovládání | AC |
| Funkce kontroly sledu fází | Ano |
| Funkce rozpoznání výpadku fází | Ano |
| Funkce rozpoznání podpětí | Ano |
| Funkce rozpoznání přepětí | Ano |
| Funkce rozpoznání asymetrie | Ano |
| Měřicí rozsah napětí | 160 - 690 V |
| Min. nastavitelná doba zpoždění odtahu | 0.1 s |
| Max. přípustná doba zpoždění odtahu | 20 s |
| Počet rozpínacích kontaktů | 0 |
| Počet spínacích kontaktů | 0 |
| Počet přepínacích kontaktů | 2 |
| Šířka | 22.5 mm |
| Výška | 92 mm |
| Hloubka | 91 mm |
| Název parametru | Hodnota |
|---|---|
| Typ el. připojení | Šroubové připojení |
| S odnímatelnými svorkami | Ano |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 160 - 690 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 160 - 690 V |
| Druh napětí pro ovládání | AC |
| Funkce kontroly sledu fází | Ano |
| Funkce rozpoznání výpadku fází | Ano |
| Funkce rozpoznání podpětí | Ano |
| Funkce rozpoznání přepětí | Ano |
| Funkce rozpoznání asymetrie | Ano |
| Měřicí rozsah napětí | 160 - 690 V |
| Min. nastavitelná doba zpoždění odtahu | 0.1 s |
| Max. přípustná doba zpoždění odtahu | 20 s |
| Počet rozpínacích kontaktů | 0 |
| Počet spínacích kontaktů | 0 |
| Počet přepínacích kontaktů | 2 |
| Šířka | 22.5 mm |
| Výška | 92 mm |
| Hloubka | 91 mm |
