SIEMENS 6SL3210-1PE23-8AL0 SINAMICS G120 POWER MODULE PM240-2 WITH BUILT IN CL. A FILTER

Siemens 6SL3210-1PE23-8AL0 – Výkonový modul SINAMICS PM240-2 s integrovaným filtrem třídy ... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83709392 Zkopírováno

Kód dodavatele: 6SL3210-1PE23-8AL0 Zkopírováno

EAN: 4042948668160 Zkopírováno

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis
​

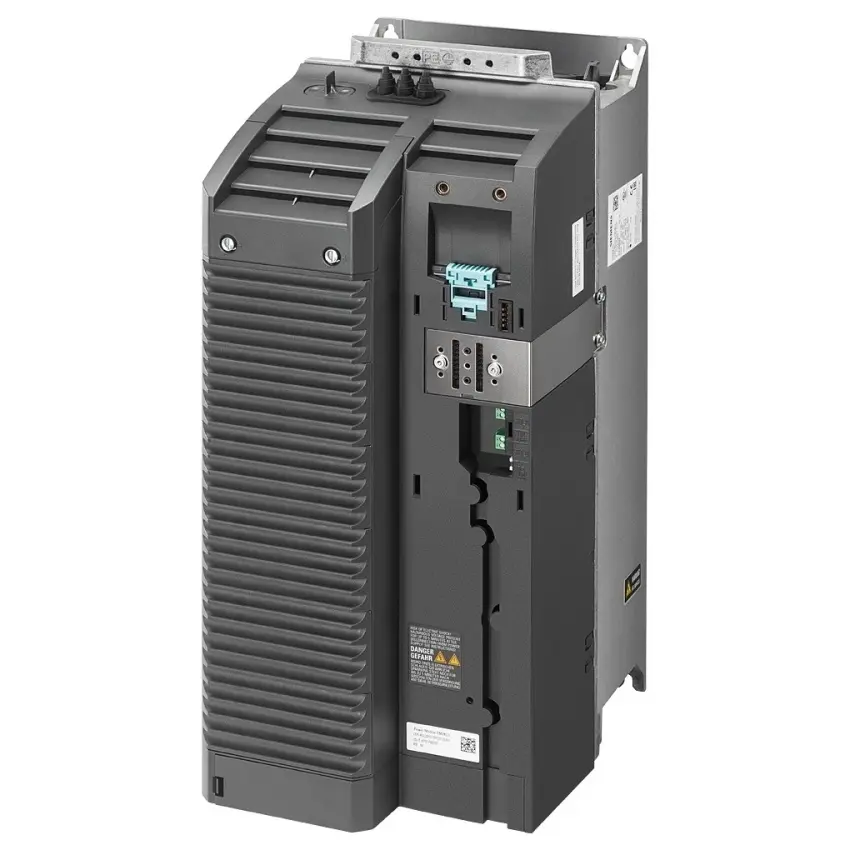

Siemens 6SL3210-1PE23-8AL0 – Výkonový modul SINAMICS PM240-2 s integrovaným filtrem třídy A

Výkonový modul Siemens SINAMICS PM240-2 (6SL3210-1PE23-8AL0) představuje spolehlivé a kompaktní řešení pro třífázové motory v rámci modulárních frekvenčních měničů SINAMICS G120. Jednotka je vybavena vestavěným filtrem třídy A a brzdným chopperem a je určena pro výkon 18,5 kW (LO) nebo 15 kW (HO). Díky vysoké účinnosti, snadné instalaci a kompatibilitě s řídicími jednotkami CU230-2, CU240x-2 a CU250S-2 je vhodná pro široké spektrum průmyslových aplikací – např. dopravníky, ventilátory, čerpadla nebo míchačky.

Klíčové vlastnosti

  • Označení produktu: Siemens 6SL3210-1PE23-8AL0
  • Řada: SINAMICS PM240-2 (G120)
  • Napájení: 3 AC 380 – 480 V ±10 %, 47 – 63 Hz
  • Počet fází (vstup / výstup): 3 AC
  • Jmenovitý výkon (LO): 18,5 kW / 25 HP
  • Jmenovitý výkon (HO): 15 kW / 20 HP
  • Jmenovitý proud (LO): 38 A | (HO): 32 A
  • Maximální výstupní proud: 64 A
  • Přetížitelnost:
    • 150 % In po dobu 3 s (LO režim)
    • 200 % In po dobu 3 s (HO režim)
  • Účinnost η: 0,98 (98 %)
  • Účiník λ: 0,95 | cos φ: 0,99
  • Výstupní frekvence: 0 – 200 Hz (vektorové řízení), 0 – 550 Hz (V/f řízení)
  • Integrovaný filtr: třída A (EN 61800-3)
  • Vestavěný brzdný chopper pro odporovou brzdu
  • Frekvence spínání: 4 kHz
  • Chlazení: vnitřní vzduchové (0,055 m³/s)
  • Provozní teplota:
    • LO režim: −20 … +40 °C
    • HO režim: −20 … +50 °C
  • Relativní vlhkost: ≤ 95 %, bez kondenzace
  • Výška instalace: do 1 000 m n. m.
  • Svorky napájení / motoru: šroubové svorky 10 – 35 mm² (AWG 8 – 2)
  • Svorky brzdného obvodu (DC link): 2,5 – 16 mm² (AWG 14 – 6)
  • Délka kabelu k motoru: 200 m (stíněný) / 300 m (nestíněný)
  • Stupeň krytí: IP20 / UL Open Type
  • Rozměry (V × Š × H): 472 × 200 × 237 mm
  • Hmotnost: 17,5 kg
  • Hlučnost: 72 dB (ve vzdálenosti 1 m)
  • Certifikace: CE, UL, cUL, C-Tick (RCM), SEMI F47
  • Účinnostní třída dle IEC 61800-9-2: IE2
