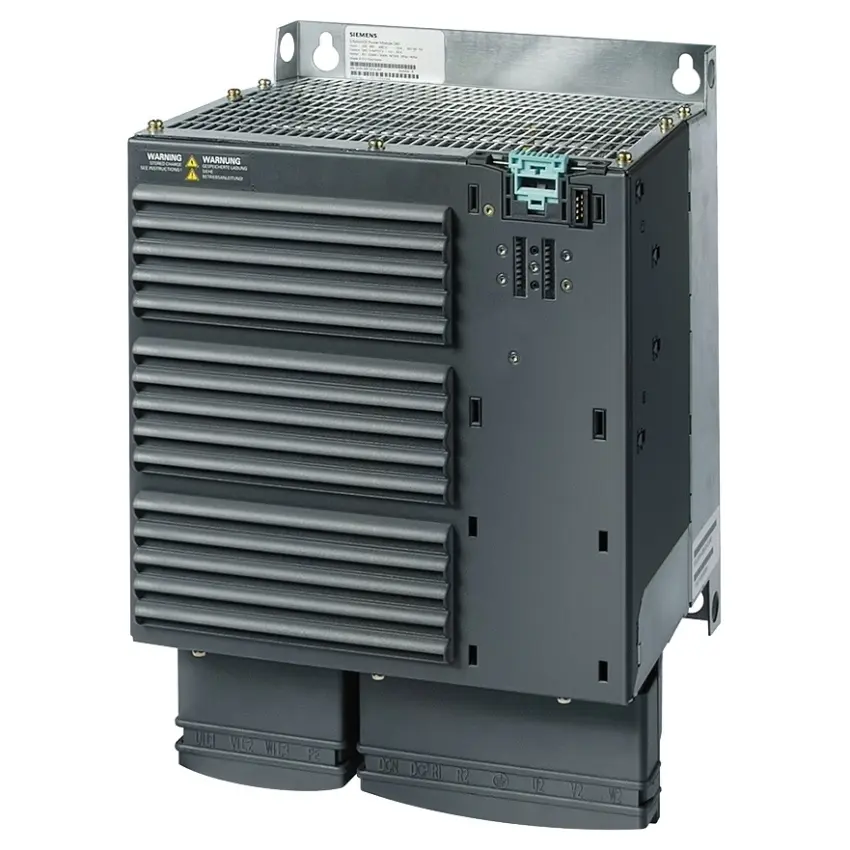

SIEMENS 6SL3225-0BE31-5AA0 SINAMICS G120 POWER MODULE PM250 WITH BUILT IN CL. A FILTER

Siemens 6SL3225-0BE31-5AA0 – Výkonový modul SINAMICS PM250 s vestavěným filtrem třídy A a možností rekuperace energie

Výkonový modul Siemens SINAMICS PM250 (6SL3225-0BE31-5AA0) je kompaktní a energeticky účinné řešení určené pro třífázové aplikace v rámci modulárního systému frekvenčních měničů SINAMICS G120. Modul umožňuje rekuperaci energie zpět do sítě a je vybaven integrovaným filtrem třídy A. Díky vysoké účinnosti, robustní konstrukci a širokému rozsahu výkonů je vhodný pro průmyslové pohony, dopravní systémy, ventilátory, čerpadla i výrobní linky.

Klíčové vlastnosti

• Označení produktu: Siemens 6SL3225-0BE31-5AA0
• Řada: SINAMICS PM250 (součást systému G120)
• Napájení: 3 AC 380–480 V ±10 %, 47–63 Hz
• Počet fází (vstup/výstup): 3 AC
• Jmenovitý výkon (LO): 18,5 kW / 25 HP
• Jmenovitý výkon (HO): 15,0 kW / 20 HP
• Jmenovitý proud (LO): 38 A | (HO): 32 A
• Maximální výstupní proud: 64 A
• Přetížitelnost:
  • LO režim – 150 % I_n po dobu 3 s, 110 % po dobu 57 s
  • HO režim – 200 % I_n po dobu 3 s, 150 % po dobu 57 s
• Účinnost η: 0,97 (97 %)
• Účiník λ: 0,90 | cos φ: 0,95
• Výstupní frekvence: 0–200 Hz (vektorové řízení) / 0–550 Hz (V/f řízení)
• Frekvence spínání: 4 kHz
• Integrovaný filtr: třída A dle EN 61800-3
• Typ chlazení: vnitřní vzduchové
• Průtok chladicího vzduchu: 0,022 m³/s
• Hlučnost: 60 dB (ve vzdálenosti 1 m)
• Provozní teplota:
  • LO režim: 0 … +40 °C
  • HO režim: 0 … +50 °C
• Relativní vlhkost: max. 95 % bez kondenzace
• Výška instalace: do 1 000 m n. m.
• Typ připojení: šroub M6
• Průřez vodičů (napájecí i motorová část): 10–35 mm² (AWG 8–2)
• Délka kabelu k motoru: 50 m (stíněný) / 100 m (nestíněný)
• Stupeň krytí: IP20 / UL Open Type
• Rozměry (V × Š × H): 512 × 275 × 204 mm
• Hmotnost: 15,0 kg
• Účinnostní třída dle IEC 61800-9-2: IE2
• Certifikace: CE, C-Tick (RCM)
