SIEMENS 8WH1000-0AH00 SVORKA PRŮCHOZÍ VEL. 6,0MM2 Š=8,2MM

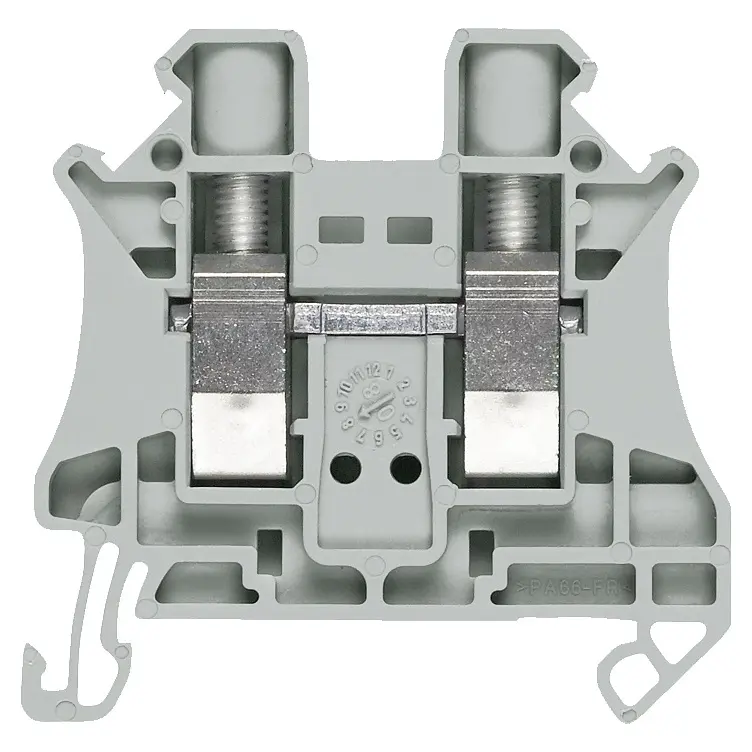

Svorka průchozí Siemens 8WH1000-0AH00, 6 mm², šedá, šroubová

Svorka Siemens 8WH1000-0AH00 je šroubovací průchozí svorka pro vodiče do průřezu 6 mm². Má šedé provedení a je určena pro montáž na DIN lištu TH35 podle IEC 60715. Podle datasheetu má šířku 8 mm, jmenovité pracovní napětí 1 000 V a jmenovitý proud 41 A. Svorka má jeden úroveň připojení se dvěma připojovacími body a boční vstup vodičů. Umožňuje připojení pevných vodičů od 0,2 do 10 mm², jemně laněných vodičů s dutinkou od 0,25 do 6 mm² a bez dutinky od 0,2 do 10 mm². Utahovací moment je 1,5–2 N·m. Tělo svorky je vyrobeno z PA s třídou hořlavosti UL 94 V0. Rozměry svorky jsou 48 × 48 × 46,9 mm podle technického výkresu na straně 3 datasheetu.

Klíčové vlastnosti

• Obj. č.: 8WH1000-0AH00
• Typ: průchozí svorka, šroubová
• Průřez vodiče: až 6 mm²
• Barva: šedá
• Šířka: 8 mm
• Pro montáž na: DIN lištu TH35 (IEC 60715)
• Jmenovité napětí: 1 000 V
• Jmenovitý proud: 41 A
• Utahovací moment: 1,5–2 N·m
• Připojitelné vodiče:
  • Pevné: 0,2–10 mm²
  • Laněné: 2,5–0,2 mm²
  • Jemně laněné s dutinkou: 0,25–6 mm²
  • Jemně laněné bez dutinky: 0,2–10 mm²
• Materiál těla: PA, UL 94 V0
• Rozměry (dle výkresu): 48 × 48 × 46,9 mm
• Hmotnost: 14 g
