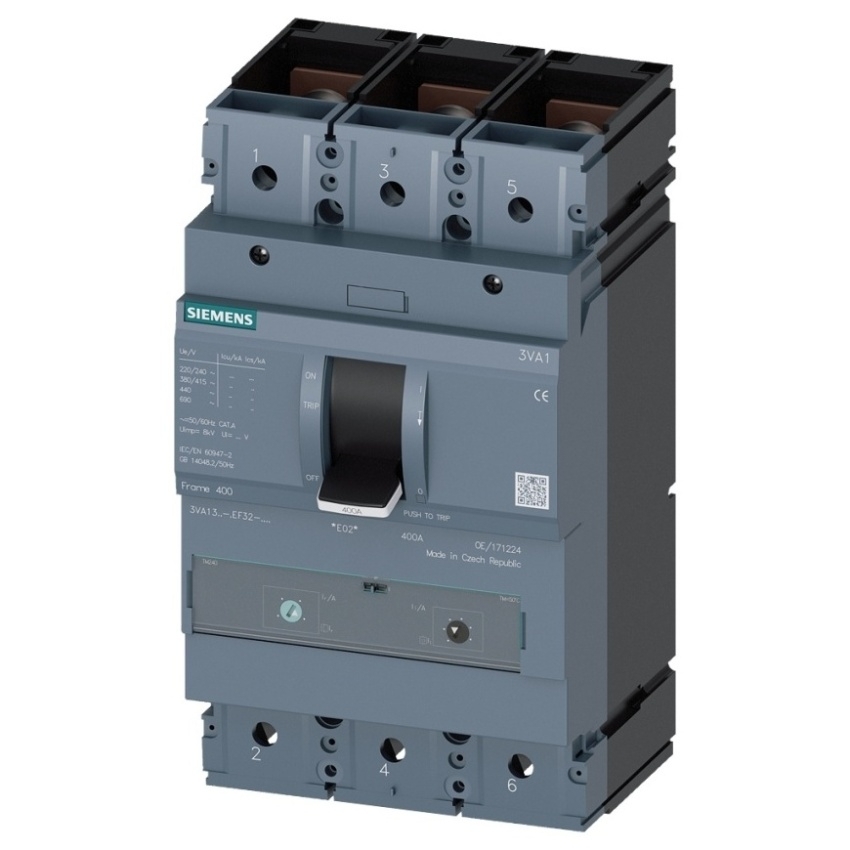

SIEMENS JISTIČ 3VA1332-5EF32-0AA0 IN=320A ICU=55KA 415V IR=224-320A IN 3PÓL. PŘEDNÍ PŘÍVOD

Jistič OEZ 3VA1332-5EF32-0AA0 je třípólový jistič s jmenovitým proudem 320 A a vypínací sc... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83710802 Zkopírováno

Kód dodavatele: 3VA1332-5EF32-0AA0 Zkopírováno

EAN: 4042948809518 Zkopírováno

Jmenovitý trvalý proud Iu: 320 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 55 kA

Rozsah nastavení spouště na přetížení: 224 - 320 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Jistič OEZ 3VA1332-5EF32-0AA0 je třípólový jistič s jmenovitým proudem 320 A a vypínací schopností 55 kA při 415 V, vybavený nadproudovou spouští TM240 (ATAM) a určený pro montáž s předním přívodem.

Jistič OEZ 3VA1332-5EF32-0AA0 (EAN 4042948809518) patří do výkonné řady 3VA13 a je navržen pro spolehlivou ochranu elektrických obvodů proti přetížení a zkratům. Má jmenovitý proud 320 A a nastavitelný rozsah nadproudové spouště TM240 (ATAM) od 224 do 320 A s okamžitou zkratovou spouští nastavitelnou v rozsahu 5–10×In. Díky vysoké zkratové vypínací schopnosti 55 kA při 415 V je jistič vhodný i pro energeticky náročné aplikace. Konstrukce s předním přívodem umožňuje snadnou montáž v rozvaděčích a panelech. Přístroj disponuje mechanickou životností 15 000 cyklů a elektrickou životností 6 000 cyklů. Robustní provedení s krytím IP40 z čelní strany a pracovní teplotou -25 °C až +70 °C zaručuje dlouhou životnost a spolehlivý provoz i v náročných podmínkách.

Klíčové vlastnosti

  • Jistič OEZ 3VA13 s jmenovitým proudem 320 A
  • Nadproudová spoušť TM240 (ATAM), rozsah Ir = 224–320 A
  • Okamžitá zkratová spoušť nastavitelná 5–10×In
  • Vypínací schopnost 55 kA při 415 V
  • Napětí AC 690 V / DC 500 V
  • Třípólové provedení s předním přívodem
  • Mechanická životnost 15 000 cyklů, elektrická 6 000 cyklů
  • Krytí IP40 z čelní strany, IP20 celkové
  • Rozměry: 248×138×110 mm, hmotnost 4,769 kg
  • Provozní teplota: -25 °C až +70 °C
  • Vhodný pro průmyslové a energetické aplikace
Název parametru Hodnota
Jmenovitý trvalý proud Iu 320 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 224 - 320 A
Nastavitelný rozsah nezpožděné zkratové spouště 5 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 320 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 224 - 320 A
Nastavitelný rozsah nezpožděné zkratové spouště 5 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
