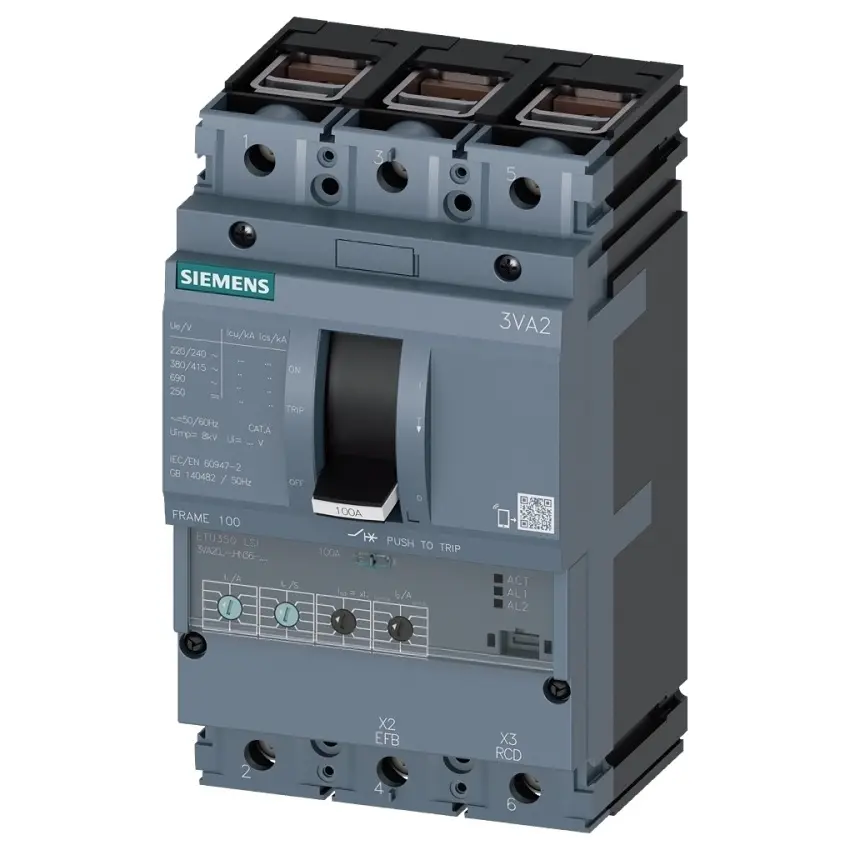

SIEMENS JISTIČ 3VA2010-5HN36-0AA0 IN=100A ICU=55KA IR=40 100A 3PÓL. EUT350 TŘMENOVÉ SVORKY

Jistič OEZ 3VA2010-5HN36-0AA0, 3pólové provedení, In 100 A, Icu 55 kA / 415 V, s nadproudo... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83725219 Zkopírováno

Kód dodavatele: 3VA2010-5HN36-0AA0 Zkopírováno

EAN: 4042948817230 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 55 kA

Rozsah nastavení spouště na přetížení: 40 - 100 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Jistič OEZ 3VA2010-5HN36-0AA0, 3pólové provedení, In 100 A, Icu 55 kA / 415 V, s nadproudovou spouští ETU350 (LSI) a třmenovými svorkami.

OEZ 3VA2010-5HN36-0AA0 je jistič řady 3VA20 se jmenovitým proudem In 100 A a vypínací schopností Icu 55 kA při 415 V. Je vybaven nadproudovou spouští ETU350 (LSI). Rozsah nastavení Ir je 40 až 100 A, Isd je v rozsahu 1,5 až 10násobku In a Ii je 12násobek In. Jistič je ve 3pólovém provedení a je osazen třmenovými svorkami.

Klíčové vlastnosti

  • Jistič 3VA2010-5HN36-0AA0
  • Provedení 3VA20
  • Jmenovitý proud In 100 A
  • Vypínací schopnost Icu 55 kA / 415 V
  • Nadproudová spoušť ETU350 (LSI)
  • Ir 40 až 100 A
  • Isd 1,5 až 10 × In
  • Ii 12 × In
  • 3pólové provedení
  • Třmenové svorky
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 40 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1.5 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 12 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 40 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1.5 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 12 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
