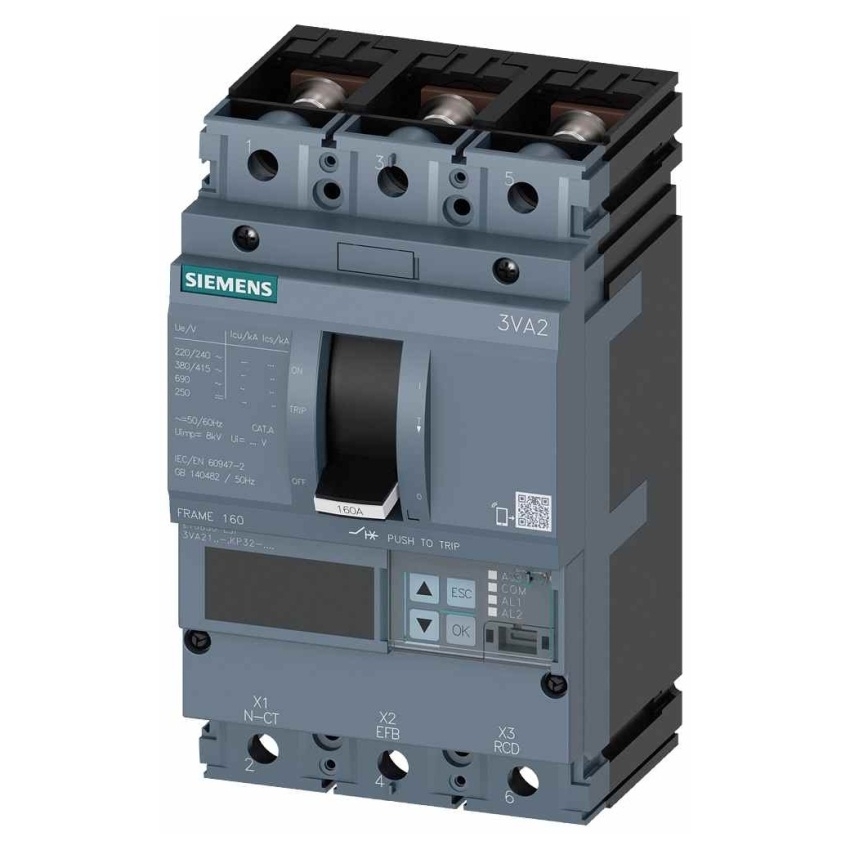

SIEMENS JISTIČ 3VA2110-5KP32-0AA0 IN-100A ICU 55KA 415V IR40 100A 3PÓL PŘEDNÍ PŘÍVOD

Jistič OEZ 3VA21 3VA2110-5KP32-0AA0, 3pólový, In 100 A, Icu 55 kA / 415 V, přední přívod ... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83712813 Zkopírováno

Kód dodavatele: 3VA2110-5KP32-0AA0 Zkopírováno

EAN: 4042948813898 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 55 kA

Rozsah nastavení spouště na přetížení: 40 - 100 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Jistič OEZ 3VA21 3VA2110-5KP32-0AA0, 3pólový, In 100 A, Icu 55 kA / 415 V, přední přívod

Třípólový jistič OEZ řady 3VA21 je určen pro spolehlivou ochranu elektrických rozvodů v sítích AC do 690 V. Jmenovitý proud In 100 A doplňuje nastavitelná nadproudová spoušť ETU850 (LSI) s rozsahem Ir 40 až 100 A, takže jistič lze přesně přizpůsobit konkrétní zátěži. Mezní i provozní zkratová vypínací schopnost Icu/Ics je 55 kA při 415 V a okamžitá zkratová spoušť je nastavitelná v rozsahu 1,5 až 12× In. Přístroj je vybaven páčkou pro ovládání, má krytí IP40 z čelní strany a je vhodný pro provoz v teplotách okolí od -25 °C do 70 °C, s dlouhou mechanickou i elektrickou trvanlivostí.

Klíčové vlastnosti

  • Třípólový jistič 3VA21 s předním přívodem
  • Jmenovitý proud In 100 A
  • Nastavitelný redukovaný jmenovitý proud Ir 40–100 A
  • Mezní i provozní zkratová vypínací schopnost 55 kA / 415 V
  • Nadproudová spoušť ETU850 (LSI)
  • Nastavení zkratové spouště: Isd (0,6–10)× In, Ii (1,5–12)× In
  • Jmenovité pracovní napětí AC 690 V, kmitočet 50/60 Hz
  • Krytí z čelní strany IP40, celkové krytí IP20
  • Ovládání páčkou
  • Elektrická trvanlivost 12 000 cyklů, mechanická trvanlivost 20 000 cyklů
  • Ztráty 3,33 W na pól
  • Rozměry 105 × 181 × 86 mm, hmotnost 2,081 kg
  • Provozní teplota okolí -25 až 70 °C
  • Základní balení 1 ks
  • EAN 4042948813898, objednací kód 3VA2110-5KP32-0AA0
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 40 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0.6 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 1.5 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 40 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0.6 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 1.5 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
