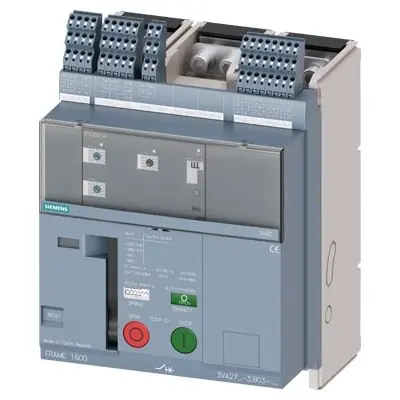

SIEMENS JISTIČ 3VA2780-1AB03-0AA0 IN=800A ICU=55KA 415V IR=320-800A 3PÓL PŘEDNÍ PŘÍVOD

  Jistič 3VA27 je navržen pro jmenovitý trvalý proud 800 A a dosahuje jmenovité zkrat... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83714491 Zkopírováno

Kód dodavatele: 3VA2780-1AB03-0AA0 Zkopírováno

Jmenovitý trvalý proud Iu: 800 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 55 kA

Rozsah nastavení spouště na přetížení: 320 - 800 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry



Jistič 3VA27 je navržen pro jmenovitý trvalý proud 800 A a dosahuje jmenovité zkratové vypínací schopnosti Icu 55 kA při napětí 415 V. Je osazen nadproudovou spouští ETU320 (LI) s nastavitelným rozsahem proudu Ir od 320 do 800 A a okamžitou zkratovou spouští Ii v rozsahu 1,5 až 15násobku In. Provedení s předním přívodem a šroubovými svorkami umožňuje pevnou vestavnou montáž v rozvaděčích.



Klíčové vlastnosti

  • Typ: výkonový jistič 3VA27, pevné provedení
  • Objednací kód: 3VA2780-1AB03-0AA0
  • Jmenovitý proud In: 800 A
  • Zkratová vypínací schopnost Icu: 55 kA při 415 V
  • Nadproudová spoušť ETU320 (LI), Ir 320–800 A
  • Třípólové provedení, přední přívod
  • 4 pomocné kontakty, krytí IP20
Název parametru Hodnota
Jmenovitý trvalý proud Iu 800 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 320 - 800 A
Nastavitelný rozsah nezpožděné zkratové spouště 1.5 - 15 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 4
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Tlačítko
Kompletní přístroj s ochrannou jednotkou Ano
Motorový pohon volitelný Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 800 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 320 - 800 A
Nastavitelný rozsah nezpožděné zkratové spouště 1.5 - 15 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 4
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Tlačítko
Kompletní přístroj s ochrannou jednotkou Ano
Motorový pohon volitelný Ano
Krytí (IP) IP20
