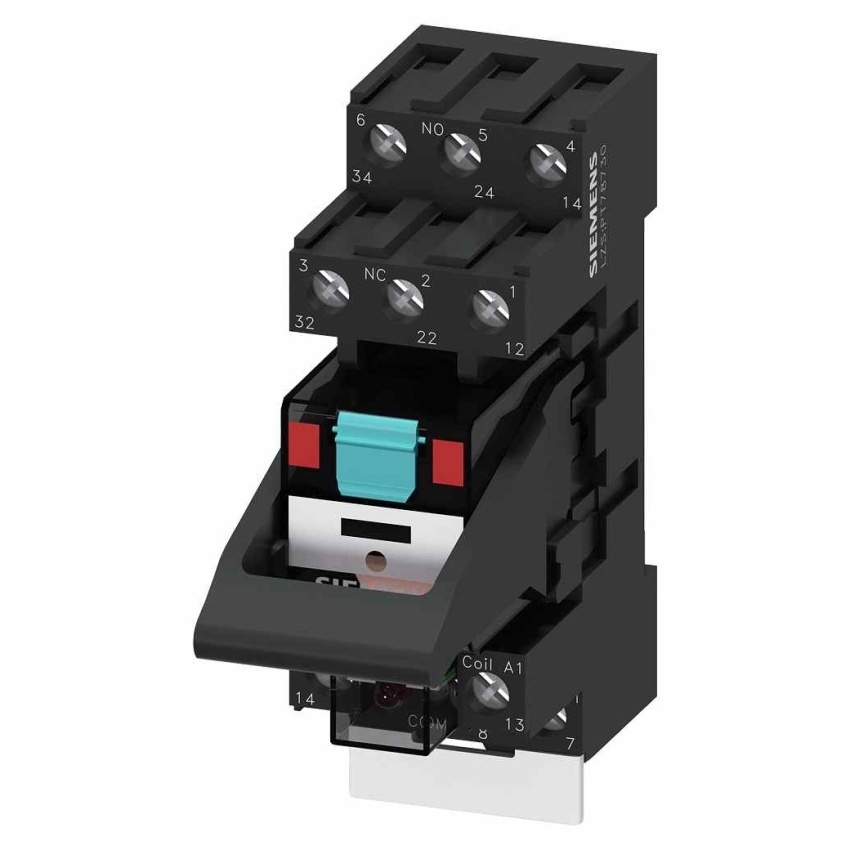

SIEMENS LZS:PT3A5T30 RELÉ VAZEBNÍ VČ.PATICE 230VAC

Zásuvné vazební relé s paticí je určeno ke zjednodušení zapojení a galvanickému oddělení... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83715387 Zkopírováno

Kód dodavatele: LZS:PT3A5T30 Zkopírováno

EAN: 4011209674424 Zkopírováno

S odnímatelnými svorkami: Ne

Druh napětí pro ovládání: AC

Druh provozního napětí: AC

Spínání pohonu: Monostabilní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Zásuvné vazební relé s paticí je určeno ke zjednodušení zapojení a galvanickému oddělení menších zátěží. Má 3 přepínací kontakty, polarizovaný monostabilní pohon a spínací schopnost zkoušenou podle AC-15 a DC-13. Standardní nástrčný sokl se šroubovým připojením doplňuje červený LED modul; výrobek zároveň uvádí možnost připojení se šroubovou svorkou nebo s násuvnými svorkami (Push-In). Rozměry jsou: výška 74,00 mm, šířka 27 mm a hloubka 72,00 mm, krytí je IP20.

Klíčové vlastnosti

  • Kompletní se zásuvkou (paticí): ano
  • Počet přepínacích kontaktů: 3
  • Ovládací/provozní napětí: AC 230 V (typ napětí AC)
  • LED indikace: ano (LED modul červený)
  • Typ připojení: šroubové připojení (šroubová svorka)
  • Možnost připojení: šroubová svorka nebo násuvné svorky (Push-In)
  • Spínací schopnost zkoušena dle AC-15 a DC-13
  • Kontaktový materiál: stříbrný nikl (AgNi)
  • Kategorie reléové technologie dle IEC 61810-7: RT II
  • Pohon: polarizované, monostabilní
  • Stupeň krytí: IP20
  • Rozměry: výška 74,00 mm, šířka 27 mm, hloubka 72,00 mm
  • 3,5 mm kolík vazební relé
  • S nuceně vedenými kontakty: ne
  • S odnímatelnými svorkami: ne
Název parametru Hodnota
S odnímatelnými svorkami Ne
Druh napětí pro ovládání AC
Druh provozního napětí AC
Spínání pohonu Monostabilní
Pohon, pólování Pólované
Typ spínacího kontaktu Ostatní
Šířka 27 mm
S nuceným vedením kontaktů Ne
Kompletní přístroj s podstavcem Ano
Hloubka 72 mm
Výška 74 mm
Počet přepínacích kontaktů 3
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Typ el. připojení Šroubové připojení
Krytí (IP) IP20
S LED displejem Ano
