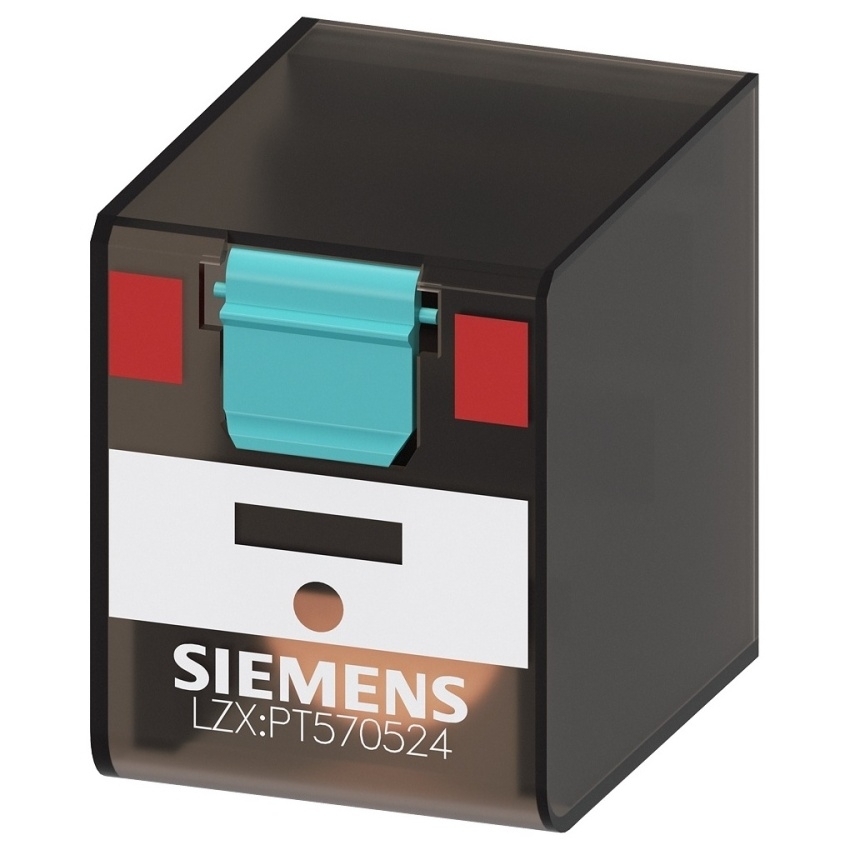

SIEMENS LZX:PT570524 RELÉ VAZEBNÍ - DO PATICE 6A/24VAC 4P Š.:22,5MM

Siemens LZX:PT570524 – Vazební (zásuvné) relé, 4P, 6 A, 24 V AC, šířka 22,5 mm Relé Siem... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83710547 Zkopírováno

Kód dodavatele: LZX:PT570524 Zkopírováno

EAN: 4011209568631 Zkopírováno

S odnímatelnými svorkami: Ne

Druh napětí pro ovládání: AC

Druh provozního napětí: AC

Spínání pohonu: Monostabilní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Siemens LZX:PT570524 – Vazební (zásuvné) relé, 4P, 6 A, 24 V AC, šířka 22,5 mm

Relé Siemens LZX:PT570524 je zásuvné vazební relé řady SIRIUS s 4 přepínacími kontakty a cívkou 24 V AC. Je určeno pro použití v kombinaci s paticemi LZS, kde umožňuje spolehlivé galvanické oddělení řídicích a výkonových obvodů. Díky robustní konstrukci, vysoké mechanické životnosti a provozní spolehlivosti je vhodné pro univerzální použití v automatizační a řídicí technice.

Klíčové vlastnosti

  • Označení produktu: Siemens LZX:PT570524
  • Produktová řada: SIRIUS – zásuvná relé
  • Typ relé: vazební, monostabilní
  • Počet kontaktů: 4 přepínací (4 CO)
  • Jmenovitý proud: 6 A
  • Spínací napětí: 24 V AC (50/60 Hz)
  • Materiál kontaktů: AgNi 90/10
  • Spínací schopnost kontaktů:
    • AC-15 (250 V): 2 A
    • DC-13 (24 V): 4 A
  • Mechanická životnost: 20 000 000 cyklů
  • Elektrická životnost (AC-15 230 V): cca 250 000 cyklů
  • Tepelný proud (Ith): 6 A
  • Odpadové napětí: 30 % Un
  • Frekvence spínání:
    • bez zátěže: 36 000 h⁻¹
    • se zátěží: 360 h⁻¹
  • Odolnost proti vibracím: 4 g (30–150 Hz)
  • Odolnost proti rázům: 5 g / 11 ms
  • Montážní poloha: libovolná
  • Upevnění: na patici LZS (zásuvné)
  • Rozměry (V × Š × H): 28 × 22,5 × 35 mm
  • Provozní teplota: −40 °C až +70 °C
  • Hmotnost: 0,032 kg
Název parametru Hodnota
S odnímatelnými svorkami Ne
Druh napětí pro ovládání AC
Druh provozního napětí AC
Spínání pohonu Monostabilní
Pohon, pólování Pólované
Typ spínacího kontaktu Ostatní
Šířka 22.5 mm
S nuceným vedením kontaktů Ne
Kompletní přístroj s podstavcem Ne
Hloubka 35 mm
Výška 28 mm
Počet přepínacích kontaktů 4
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Všechny parametry
Název parametru Hodnota
S odnímatelnými svorkami Ne
Druh napětí pro ovládání AC
Druh provozního napětí AC
Spínání pohonu Monostabilní
Pohon, pólování Pólované
Typ spínacího kontaktu Ostatní
Šířka 22.5 mm
S nuceným vedením kontaktů Ne
Kompletní přístroj s podstavcem Ne
Hloubka 35 mm
Výška 28 mm
Počet přepínacích kontaktů 4
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
