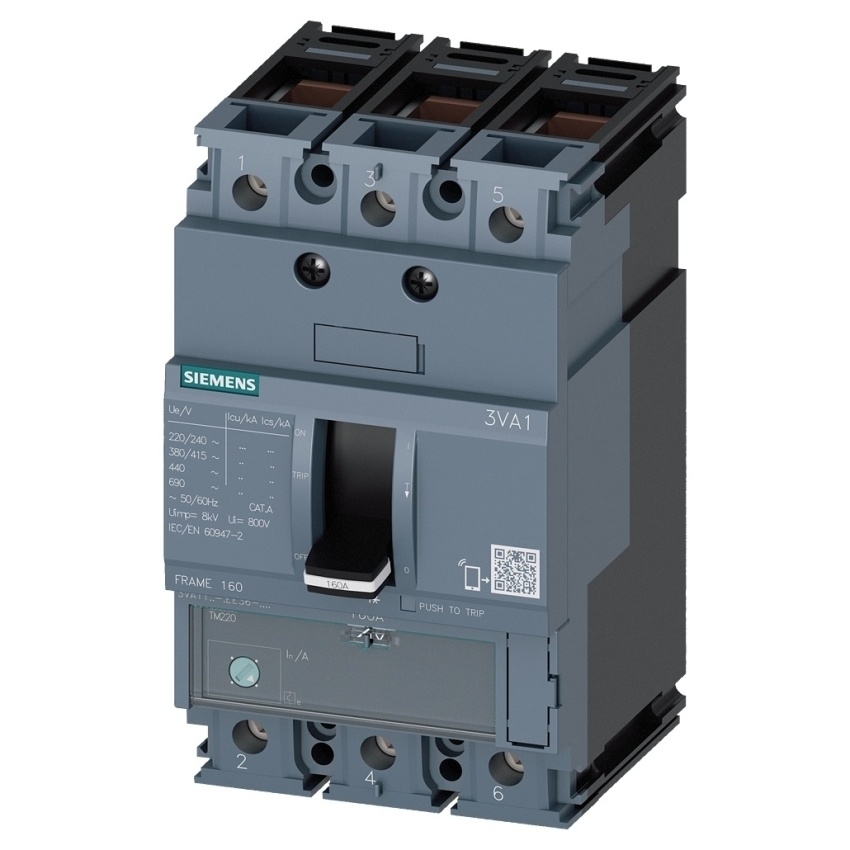

SIEMENS SIE 3VA1110-4EE36-0AA0 JISTIČ 3-PÓL. 3VA11 IN=100A ICU=36KA 415V TŘMENOVÉ SVORKY

Jistič, 3VA11, In 100 A, Icu 36 kA / 415 V, nadproudová spoušť TM220 (ATFM), Ir 70 ÷ 100 A... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83490366 Zkopírováno

Kód dodavatele: 3VA1110-4EE36-0AA0 Zkopírováno

EAN: 4042948821831 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 70 - 100 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Jistič, 3VA11, In 100 A, Icu 36 kA / 415 V, nadproudová spoušť TM220 (ATFM), Ir 70 ÷ 100 A, Ii 10x In, 3pól, třmenové svorky

Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 70 - 100 A
Nastavitelný rozsah nezpožděné zkratové spouště 10 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 70 - 100 A
Nastavitelný rozsah nezpožděné zkratové spouště 10 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
