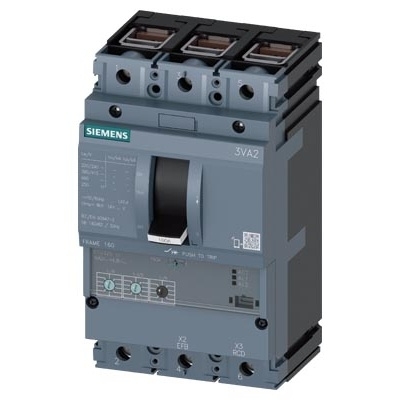

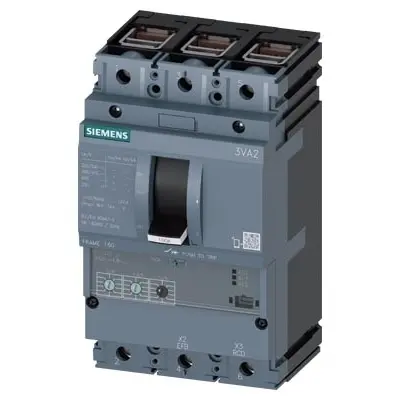

SIEMENS SIE JISTIČ 3VA2140-5HL36-0AA0 3VA2 IN=40A ICU 55KA 415V

OEZ / Siemens jistič 3VA2140-5HL36-0AA0 Jistič 3VA2140-5HL36-0AA0 s jmenovitým proudem 4... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 83719080 Zkopírováno

Kód dodavatele: 3VA2140-5HL36-0AA0 Zkopírováno

EAN: 4042948832912 Zkopírováno

Jmenovitý trvalý proud Iu: 40 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 55 kA

Rozsah nastavení spouště na přetížení: 16 - 40 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

OEZ / Siemens jistič 3VA2140-5HL36-0AA0

Jistič 3VA2140-5HL36-0AA0 s jmenovitým proudem 40 A a vypínací schopností 55 kA při 415 V je vybaven nadproudovou spouští ETU320 (LI). Umožňuje nastavení Ir v rozsahu 16–40 A a okamžité zkratové spouště Ii v rozmezí 1,5–12× In. Jistič je třípólový, vybavený třmenovými svorkami a určený pro napětí až 690 V AC.

Klíčové vlastnosti

  • Jmenovitý proud 40 A
  • Nastavitelný Ir 16–40 A
  • Nadproudová spoušť ETU320 (LI)
  • Vypínací schopnost 55 kA při 415 V
  • Nastavení Ii 1,5–12× In
  • Jmenovité pracovní napětí 690 V AC
  • 3 póly
  • Třmenové svorky
  • Krytí z čelní strany IP40
  • Krytí IP20
  • Elektrická trvanlivost 12 000 cyklů
  • Mechanická trvanlivost 20 000 cyklů
  • Rozměry 105 × 181 × 86 mm
  • Provozní teplota -25 °C až 70 °C
Název parametru Hodnota
Jmenovitý trvalý proud Iu 40 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 16 - 40 A
Nastavitelný rozsah nezpožděné zkratové spouště 1.5 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 40 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 16 - 40 A
Nastavitelný rozsah nezpožděné zkratové spouště 1.5 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
