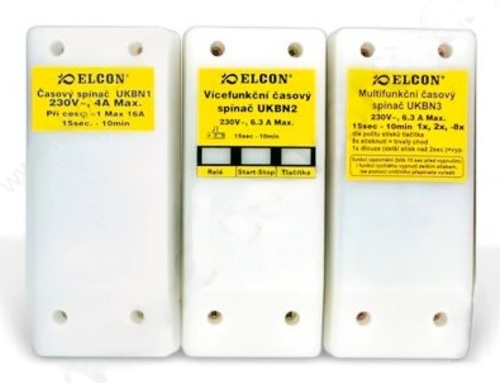

Spínač časový ELCON UKBN 3 (náhrada 772892)

Pokročilá verze časového spínače. Zvládá funkce svých předchůdců (mimo funkce Start- Stop). Navíc jeho nastavený čas lze počtem stisku ovládacích tlačítek nastavit dle potřeby až na sedminásobek. Časový spínač UKBN 3 je výhodné instalovat zejména v systémech žárovkového osvětlení, kde můžete pomocí několikanásobného stisknutí tlačítka prodloužit nastavený čas, který je nastavitelný od 30 s do 10 min. Čas sepnutí si můžete u tohoto časového spínače nastavit na delší dobu, a to na dvoj-, troj- až osminásobek základního času stisknutím tlačítka 2x, 3x až 7x. Časový spínač Vám přepnutí do trvalého chodu indikuje krátkým přerušením výstupního proudu. Přibližně 10 vteřin před dočasováním časový spínač krátkým přerušením výstupního proudu signalizuje blížící se zhasnutí světla, a umožňuje tak další prodloužení chodu osvětlení stisknutím tlačítka. Tato funkce se dá také pomocí jumperu J1 vyřadit z činnosti. Signalizační ZELENÁ LED indikuje funkci sepnutí relé. Signalizační ČERVENÁ LED indikuje stav ovládacích tlačítek. Na desce plošného spoje jsou dvě propojky (jumpery) pro nastavení funkcí. Jumper J1 (horní), spojené dolní piny = upozornění přerušením 10 vteřin před vypnutím. Jumper J1 (horní), spojené horní piny = funkce upozornění vypnuta. Jumper J2 (blíže u červ. LED), spojené dolní piny = funkce rychlého vypnutí podržením tl. zapnuta (tato volba zároveň umožňuje zapnutí na trvalo osmi- a vícenásobným stiskem tlačítka) spojené horní piny = funkce vypnuta (v případě zablokování tlačítek vypne až po cca 1 min. nastaveného času a nelze navolit osminásobným stiskem trvalý chod).
