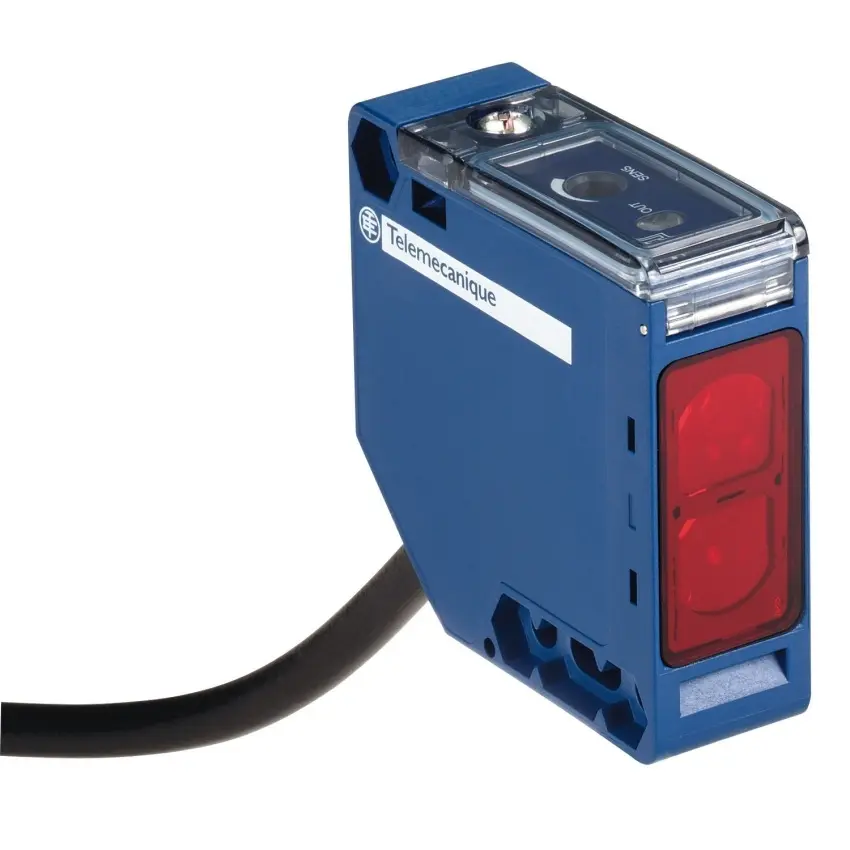

TELEMECANIQUE OSISENSE ČIDLO FOTOEL 50X50X18MM SN=5M 1Z+1V 24-240VAC/DC KABEL 5M XUK9ARCNL5

Kompaktní fotoelektrické čidlo Telemecanique XUK9ARCNL5 s polarizovaným reflexním systémem... Zobrazit více

Výrobce: TELEMECANIQUE

Kód produktu: 81753364 Zkopírováno

Kód dodavatele: XUK9ARCNL5 Zkopírováno

EAN: 3389110703924 Zkopírováno

Předběžné hlášení výpadku: Ne

S časovou funkcí: Ne

Jmenovitá spínací vzdálenost: 5000 mm

Max. spínací vzdálenost: 8000 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Kompaktní fotoelektrické čidlo Telemecanique XUK9ARCNL5 s polarizovaným reflexním systémem.

Fotoelektrické čidlo Telemecanique XUK9ARCNL5 je kompaktní snímač o rozměrech 50 x 50 mm, určený pro detekci objektů pomocí polarizovaného reflexního systému. Nabízí spolehlivý výkon v rozsahu detekce 1 až 5 metrů a je vhodný pro použití v průmyslových aplikacích, kde je vyžadována přesná detekce objektů na střední vzdálenosti. Čidlo je napájeno střídavým nebo stejnosměrným napětím v rozsahu 24 až 240 V a je vybaveno 5metrovým kabelem pro připojení.

Klíčové vlastnosti

  • Kompaktní design 50 x 50 mm
  • Detekční rozsah 1 až 5 metrů
  • Napájecí napětí 24 až 240 V AC/DC
  • 5metrový připojovací kabel
  • Polarizovaný reflexní detekční systém
  • Výstupní signál typu relé (1 C/O)
Název parametru Hodnota
Předběžné hlášení výpadku Ne
S časovou funkcí Ne
Jmenovitá spínací vzdálenost 5000 mm
Max. spínací vzdálenost 8000 mm
Max. výstupní proud 3000 mA
Reflektor je součástí dodávky Ano
Analogový výstup 0 V ... 10 V Ne
Analogový výstup 0 mA ... 20 mA Ne
Analogový výstup 4 mA ... 20 mA Ne
Analogový výstup -10 V ... +10 V Ne
S jiným analogovým výstupem Ne
Metoda nastavení Ostatní
S komunikačním analogovým rozhraním Ne
S komunikačním rozhraním AS-Interface Ne
S komunikačním rozhraním CANOpen Ne
S komunikačním rozhraním DeviceNet Ne
S komunikačním rozhraním Ethernet Ne
S komunikačním rozhraním INTERBUS Ne
S komunikačním rozhraním PROFIBUS Ne
S komunikačním rozhraním RS-232 Ne
S komunikačním rozhraním RS-422 Ne
S komunikačním rozhraním RS-485 Ne
S komunikačním rozhraním SSD Ne
S komunikačním rozhraním SSI Ne
Počet polovodičových výstupů s funkcí hlášení 1
Počet výstupů s kontaktem s funkcí hlášení 0
Počet jištěných polovodičových výstupů 0
Počet jištěných výstupů s kontaktem 0
Typ rozhraní pro zajištěnou komunikaci Ostatní
Typ el. připojení Radiální kabel
Typ spínacího výstupu Reléový kontakt
Typ spínací funkce Přepínač (NO/NC)
Třída ochrany provozního prostředku Třída ochrany 0
Kategorie ochrany proti výbuchu pro plyn Bez
Kategorie ochrany proti výbuchu pro prach Bez
Konstrukce skříně Kvádr
Šířka senzoru 18 mm
Výška senzoru 50 mm
Délka senzoru 50 mm
Přepínací funkce Spínání tmou
Materiál optické plochy Plast
Materiál obalu Plast
Max. výstupní proud na jištěném výstupu 100 mA
Min. vzdálenost reflektoru 1000 mm
Teplota okolního prostředí -25 - 55 °C
Reakční doba 25 ms
Spínací kmitočet 20 Hz
Bezpečnostní typ dle IEC 61496-1 1
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Druh napětí AC/DC
S monitorovací funkcí přístrojů zapojených v sérii Ne
Třída ochrany laseru Bez
Druh světla Červené světlo polarizované
Se zablokováním opětovného spuštění Ne
Vhodné pro bezpečnostní funkce Ne
Krytí (IP) IP65
