TELEMECANIQUE OSISENSE TĚLO SPÍNAČE POLOH ZAMAK 1V+1Z KABEL 1M ZCMD21L1

Kompaktní tělo polohového spínače s pevným kovovým pouzdrem a kabelem. Tělo polohového s... Zobrazit více

Výrobce: TELEMECANIQUE

Kód produktu: 81753365 Zkopírováno

Kód dodavatele: ZCMD21L1 Zkopírováno

EAN: 3389110299267 Zkopírováno

Šířka senzoru: 30 mm

Průměr senzoru: 0 mm

Výška senzoru: 52 mm

Délka senzoru: 16 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

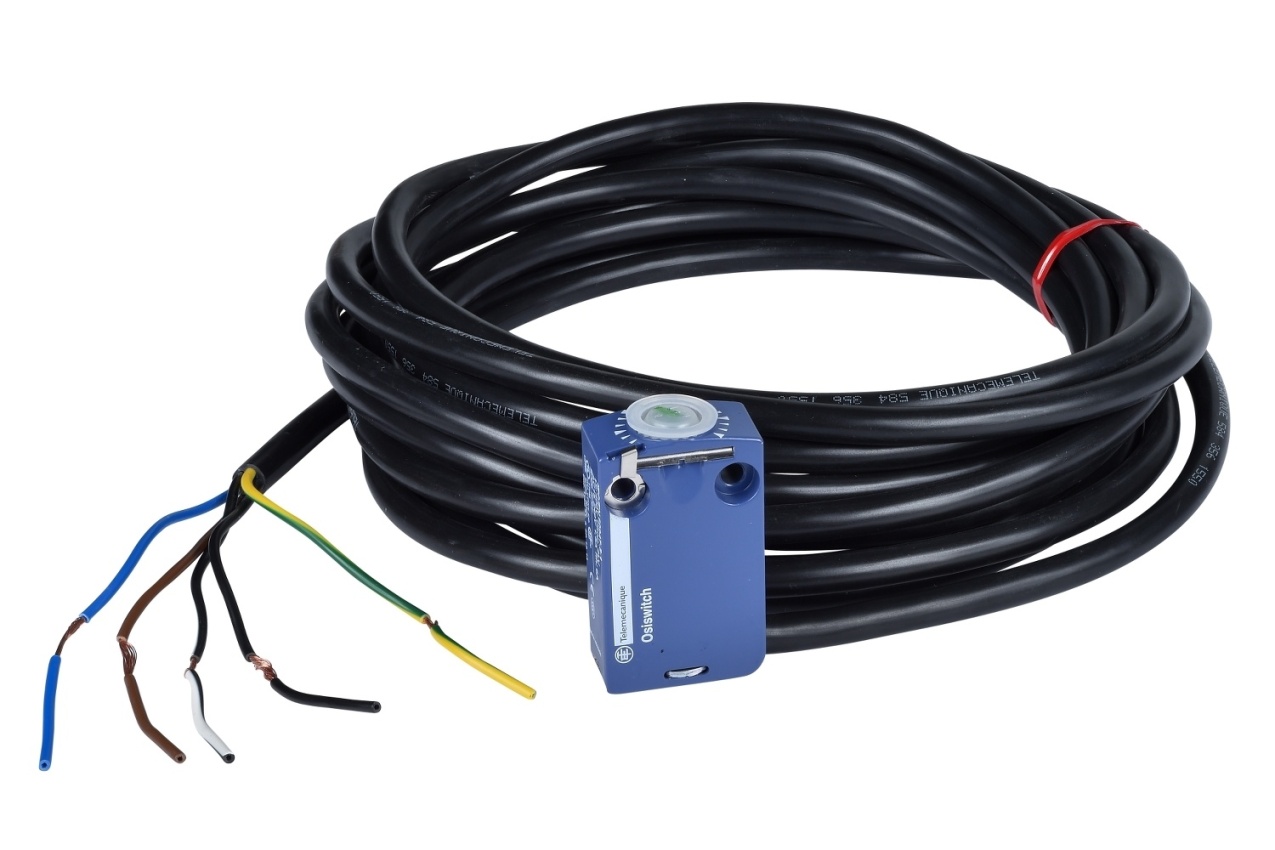

Kompaktní tělo polohového spínače s pevným kovovým pouzdrem a kabelem.

Tělo polohového spínače Telemecanique ZCMD21L1 je určeno pro použití v řadě OsiSense XC. Má pevné kovové pouzdro z materiálu Zamak a je vybaveno kabelem o délce 1 metru. Spínač nabízí konfiguraci kontaktů 1NC+1NO s rychlouzávěrnou funkcí.

Klíčové vlastnosti

  • Pevné kovové pouzdro z materiálu Zamak
  • Délka kabelu 1 metr
  • Konfigurace kontaktů 1NC+1NO
  • Rychlouzávěrná funkce
  • Kompatibilní s řadou OsiSense XC
Název parametru Hodnota
Šířka senzoru 30 mm
Průměr senzoru 0 mm
Výška senzoru 52 mm
Délka senzoru 16 mm
Jmenovitý provozní proud Ie při AC-15, 24 V 0 A
Jmenovitý provozní proud Ie při AC-15, 125 V 0 A
Jmenovitý provozní proud Ie při AC-15, 230 V 1.5 A
Jmenovitý provozní proud Ie při DC-13, 24 V 0 A
Jmenovitý provozní proud Ie při DC-13, 125 V 0 A
Jmenovitý provozní proud Ie při DC-13, 230 V 0.1 A
Spínací funkce Pružinový spínací člen
Výstup elektronický Ne
Nucené otevření Ano
Počet jištěných pomocných kontaktů 0
Počet rozpínacích kontaktů 1
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 0
Typ rozhraní Bez
Typ rozhraní pro zajištěnou komunikaci Bez
Konstrukce skříně Kvádr
Materiál obalu Kov
Povrchová úprava skříně Ostatní
Typ ovládacího prvku Bez
Uspořádání ovládacího prvku Ostatní
Typ el. připojení S kabelem osazeným konektory
S indikací stavu Ne
Vhodné pro bezpečnostní funkce Ne
Kategorie ochrany proti výbuchu pro plyn Bez
Kategorie ochrany proti výbuchu pro prach Bez
Teplota okolí během provozu -25 - 70 °C
Krytí (IP) IP66
Spínací funkce se zablokováním Ne
Všechny parametry
Název parametru Hodnota
Šířka senzoru 30 mm
Průměr senzoru 0 mm
Výška senzoru 52 mm
Délka senzoru 16 mm
Jmenovitý provozní proud Ie při AC-15, 24 V 0 A
Jmenovitý provozní proud Ie při AC-15, 125 V 0 A
Jmenovitý provozní proud Ie při AC-15, 230 V 1.5 A
Jmenovitý provozní proud Ie při DC-13, 24 V 0 A
Jmenovitý provozní proud Ie při DC-13, 125 V 0 A
Jmenovitý provozní proud Ie při DC-13, 230 V 0.1 A
Spínací funkce Pružinový spínací člen
Výstup elektronický Ne
Nucené otevření Ano
Počet jištěných pomocných kontaktů 0
Počet rozpínacích kontaktů 1
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 0
Typ rozhraní Bez
Typ rozhraní pro zajištěnou komunikaci Bez
Konstrukce skříně Kvádr
Materiál obalu Kov
Povrchová úprava skříně Ostatní
Typ ovládacího prvku Bez
Uspořádání ovládacího prvku Ostatní
Typ el. připojení S kabelem osazeným konektory
S indikací stavu Ne
Vhodné pro bezpečnostní funkce Ne
Kategorie ochrany proti výbuchu pro plyn Bez
Kategorie ochrany proti výbuchu pro prach Bez
Teplota okolí během provozu -25 - 70 °C
Krytí (IP) IP66
Spínací funkce se zablokováním Ne
