TELEMECANIQUE PREVENTA SPÍNAČ BEZP KÓD PLAST 2V+1Z KABEL 5M XCSDMP7015

Bezpečnostní spínač s kódovaným magnetickým principem. Bezpečnostní spínač Telemecanique... Zobrazit více

Výrobce: TELEMECANIQUE

Kód produktu: 81881617 Zkopírováno

Kód dodavatele: XCSDMP7015 Zkopírováno

EAN: 3389110972016 Zkopírováno

Počet polovodičových výstupů s funkcí hlášení: 0

Typ spínacího výstupu: Reléový kontakt

Výkonnost dle EN ISO 13849-1: Level e

Druh ovládání: Magnet

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Bezpečnostní spínač s kódovaným magnetickým principem.

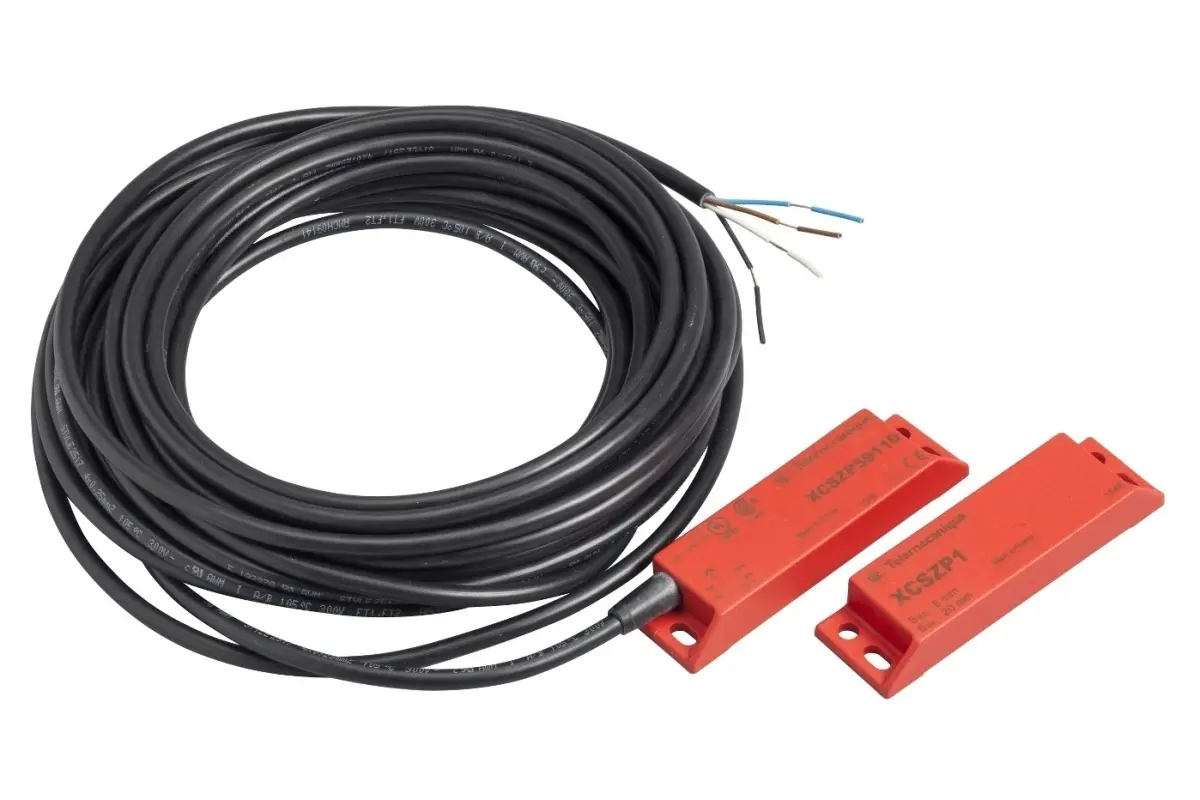

Bezpečnostní spínač Telemecanique Sensors řady XCS, model XCSDMP7015, využívá kódovaný magnetický princip pro detekci bez kontaktu. Má plastové tělo o rozměrech 88 x 25 x 13 mm a je vybaven 5metrovým předpřipojeným kabelem s 6 vodiči o průřezu 0,25 mm2. Spínač nabízí 2 NC a 1 NO kontakt, přičemž 1 NC kontakt je posunutý, a je určen pro tři směry přístupu.

Klíčové vlastnosti

  • Kódovaný magnetický princip pro bezkontaktní detekci
  • Plastové tělo o rozměrech 88 x 25 x 13 mm
  • 5m předpřipojený kabel s 6 vodiči 0,25 mm2
  • 2 NC a 1 NO kontakt, 1 NC posunutý
  • Určeno pro tři směry přístupu
Název parametru Hodnota
Počet polovodičových výstupů s funkcí hlášení 0
Typ spínacího výstupu Reléový kontakt
Výkonnost dle EN ISO 13849-1 Level e
Druh ovládání Magnet
Jištěná spínací vzdálenost VYP 20 mm
Krytí (IP) IP67K
Mechanické montážní podmínky pro senzor bez lícování
Kategorie ochrany proti výbuchu pro plyn Bez
Délka senzoru 13 mm
Teplota okolního prostředí -25 - 85 °C
Min. výstupní proud 100 mA
S monitorovací funkcí přístrojů zapojených v sérii Ne
Počet jištěných polovodičových výstupů 0
Kategorie dle EN 954-1 1
Výška senzoru 88 mm
Možné rozpoznání příčného zkratu/spojení nakrátko Ano
Max. výstupní proud na jištěném výstupu 100 mA
Typ rozhraní pro zajištěnou komunikaci Ostatní
Konstrukce skříně Kvádr
Povrchová úprava skříně Ostatní
Typ el. připojení Radiální kabel
Počet výstupů s kontaktem s funkcí hlášení 0
Vhodné pro bezpečnostní funkce Ano
Materiál obalu Plast
Kategorie ochrany proti výbuchu pro prach Ostatní
Jištěná spínací vzdálenost ZAP 8 mm
Úroveň bezpečnosti podle IEC 61508 3
Jmenovité napájecí napětí DC 24 - 24 V
Počet jištěných výstupů s kontaktem 0
Šířka senzoru 25 mm
Druh napětí AC/DC
Spínací interval 20 mm
S indikací stavu Ne
Všechny parametry
