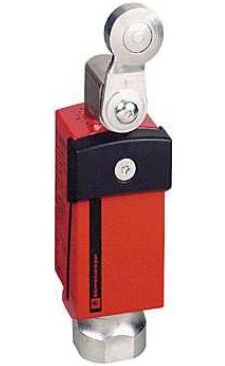

TELEMECANIQUE PREVENTA SPÍNAČ BEZP POLOH KOV KOMPLET 2V+1Z 1/2IN NPT XCSD3919N12

Kompaktní bezpečnostní polohový spínač. Provedení: Ocelová válcová páka. Maximální najíždě... Zobrazit více

Výrobce: TELEMECANIQUE

Kód produktu: 81269172 Zkopírováno

Kód dodavatele: XCSD3919N12 Zkopírováno

EAN: 3389110240849 Zkopírováno

Šířka senzoru: 34 mm

Výška senzoru: 122 mm

Délka senzoru: 35 mm

Jmenovitý provozní proud Ie při AC-15, 230 V: 1.5 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Kompaktní bezpečnostní polohový spínač. Provedení: Ocelová válcová páka. Maximální najížděcí rychlost 1,5 m/s. Minimální kroutící moment (působené / nucené vypnutí): 0,1 Nim / 0,25 N.m. 1 vstup se závitem 1/2" NPT. Zkratová ochrana: 6 A patronová pojistka typ gG (gl).
Název parametru Hodnota
Šířka senzoru 34 mm
Výška senzoru 122 mm
Délka senzoru 35 mm
Jmenovitý provozní proud Ie při AC-15, 230 V 1.5 A
Jmenovitý provozní proud Ie při DC-13, 230 V 0.1 A
Spínací funkce Pružinový spínací člen
Výstup elektronický Ne
Nucené otevření Ne
Počet jištěných pomocných kontaktů 0
Počet rozpínacích kontaktů 2
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 0
Typ rozhraní Bez
Typ rozhraní pro zajištěnou komunikaci Bez
Konstrukce skříně Kvádr
Materiál obalu Kov
Povrchová úprava skříně Ostatní
Typ ovládacího prvku Páka s kladkou
Uspořádání ovládacího prvku Ostatní
Typ el. připojení Ostatní
S indikací stavu Ne
Vhodné pro bezpečnostní funkce Ano
Kategorie ochrany proti výbuchu pro plyn Bez
Kategorie ochrany proti výbuchu pro prach Bez
Teplota okolí během provozu -25 - 70 °C
Krytí (IP) IP67K
Spínací funkce se zablokováním Ne
Všechny parametry

Dokumenty ke stažení

prohl_sch_XCS_2022_en.pdf
