TELEMECANIQUE PREVENTA SPÍNAČ BEZP POLOH KOV XCSB702

Kovový bezpečnostní spínač s klíčem, 2 NC + 1 NO kontakty, IP67. Bezpečnostní spínač Tel... Zobrazit více

Výrobce: TELEMECANIQUE

Kód produktu: 81880236 Zkopírováno

Kód dodavatele: XCSB702 Zkopírováno

EAN: 3389110185379 Zkopírováno

Typ ochranného uzávěru: Princip pracovního proudu

Krytí (IP): IP67K

Jmenovitý provozní proud Ie při AC-15, 125 V: 6 A

Kategorie ochrany proti výbuchu pro plyn: Bez

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení Příslušenství
Kovový bezpečnostní spínač s klíčem, 2 NC + 1 NO kontakty, IP67.

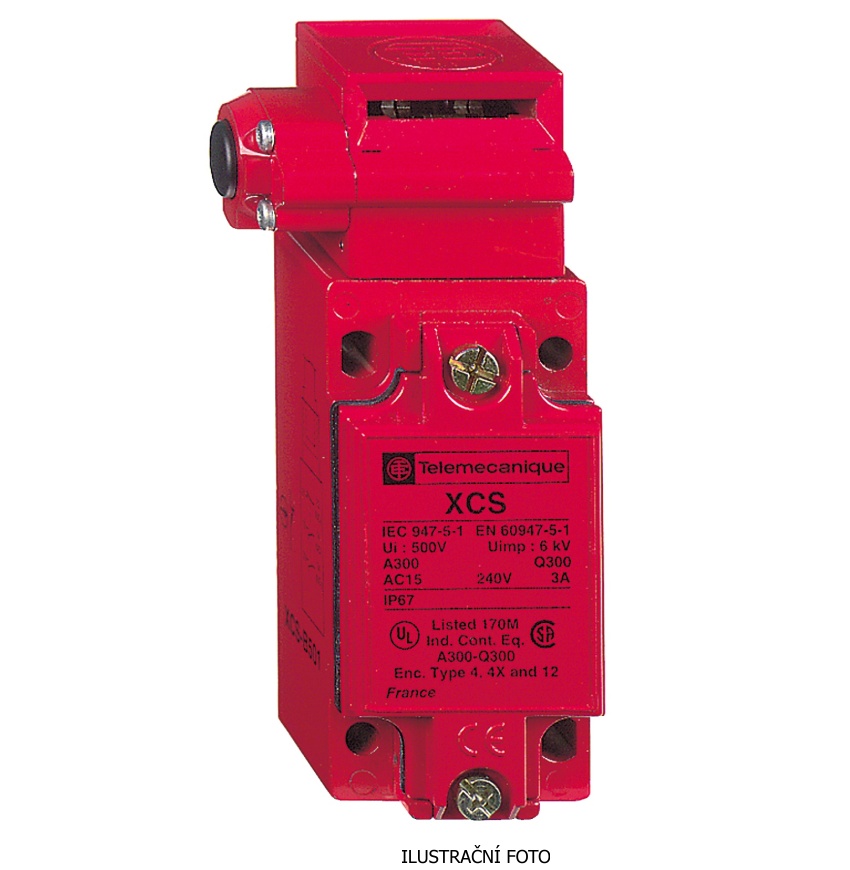

Bezpečnostní spínač Telemecanique XCSB702 je určen pro průmyslové aplikace, kde je vyžadována ochrana před neúmyslným spuštěním zařízení. Má kovové tělo s červenou povrchovou úpravou a klíčem ovládanou revolverovou hlavou. Spínač disponuje dvěma normálně uzavřenými (NC) a jedním normálně otevřeným (NO) kontaktem s pomalým přerušováním (break-before-make). Kabelová průchodka je závitová M20 x 1,5. Elektrické připojení je realizováno svorkami s kapacitou 1 x 0,5 až 2 x 1,5 mm2 bez nebo s kabelovou koncovkou. Spínač je navržen pro dosažení kategorie 4 podle ISO 13849-1 a PL = e s vhodným monitorovacím systémem. Má stupeň krytí IP67, což zajišťuje odolnost proti prachu a vodě. Provedení z kovu zajišťuje vysokou mechanickou odolnost a dlouhou životnost zařízení.

Klíčové vlastnosti

  • Kovové tělo s červenou povrchovou úpravou
  • Klíčem ovládaná revolverová hlava
  • 2 NC + 1 NO kontakty s pomalým přerušováním
  • Kabelová průchodka M20 x 1,5
  • Elektrické připojení svorkami 1 x 0,5 až 2 x 1,5 mm2
  • Stupeň krytí IP67 pro odolnost proti prachu a vodě
Název parametru Hodnota
Typ ochranného uzávěru Princip pracovního proudu
Krytí (IP) IP67K
Jmenovitý provozní proud Ie při AC-15, 125 V 6 A
Kategorie ochrany proti výbuchu pro plyn Bez
Délka senzoru 44 mm
Počet spínacích kontaktů 1
Přídržná síla 1500 N
Jmenovitý provozní proud Ie při DC-13, 230 V 0.27 A
Výška senzoru 114 mm
Typ rozhraní pro zajištěnou komunikaci Bez
Počet jištěných pomocných kontaktů 0
Konstrukce skříně Kvádr
Povrchová úprava skříně Ostatní
Typ el. připojení Otvor pro zavedení kabelu metrický
Počet rozpínacích kontaktů 2
Vhodné pro bezpečnostní funkce Ano
Materiál obalu Kov
Kategorie ochrany proti výbuchu pro prach Bez
Počet přepínacích kontaktů 0
Šířka senzoru 52 mm
S pomocným uvolňovačem Ne
Typ rozhraní Bez
Jmenovitý provozní proud Ie při AC-15, 230 V 3 A
Jmenovitý provozní proud Ie při DC-13, 125 V 0.55 A
Teplota okolí během provozu -25 - 70 °C
Typ spínacího členu Pomalý spínací člen
S odjištěním při evakuaci Ne
S indikací stavu Ne
Všechny parametry

Dokumenty ke stažení

prohl_sch_XCS_2022_en.pdf
Název parametru Hodnota
Typ ochranného uzávěru Princip pracovního proudu
Krytí (IP) IP67K
Jmenovitý provozní proud Ie při AC-15, 125 V 6 A
Kategorie ochrany proti výbuchu pro plyn Bez
Délka senzoru 44 mm
Počet spínacích kontaktů 1
Přídržná síla 1500 N
Jmenovitý provozní proud Ie při DC-13, 230 V 0.27 A
Výška senzoru 114 mm
Typ rozhraní pro zajištěnou komunikaci Bez
Počet jištěných pomocných kontaktů 0
Konstrukce skříně Kvádr
Povrchová úprava skříně Ostatní
Typ el. připojení Otvor pro zavedení kabelu metrický
Počet rozpínacích kontaktů 2
Vhodné pro bezpečnostní funkce Ano
Materiál obalu Kov
Kategorie ochrany proti výbuchu pro prach Bez
Počet přepínacích kontaktů 0
Šířka senzoru 52 mm
S pomocným uvolňovačem Ne
Typ rozhraní Bez
Jmenovitý provozní proud Ie při AC-15, 230 V 3 A
Jmenovitý provozní proud Ie při DC-13, 125 V 0.55 A
Teplota okolí během provozu -25 - 70 °C
Typ spínacího členu Pomalý spínací člen
S odjištěním při evakuaci Ne
S indikací stavu Ne
