TESLA STROPKOV EL.VRATNY 4FP 111 36/S1 1TL.

Modul elektrického vrátného EV1 Elektrický vrátný je zařízení umožňující hovorové spojení ... Zobrazit více

Výrobce: TESLA STROPKOV

Kód produktu: 36768 Zkopírováno

Kód dodavatele: 4FP 111 36/S1 Zkopírováno

EAN: 8585001512063 Zkopírováno

Instalační technika: Vícedrátový systém

Způsob montáže: Instalace pod omítku

Modulární konstrukce: Ano

S informační cedulí: Ano

Na objednání obvykle do 3 dnů

K vyzvednutí na pobočkách obvykle do 3 dnů

Popis Parametry

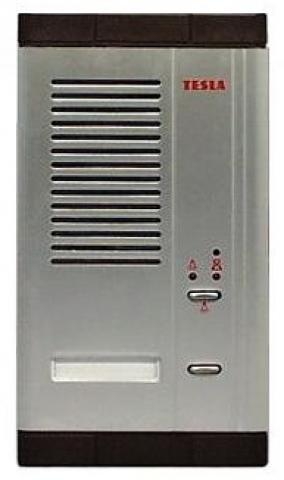

Modul elektrického vrátného EV1

Elektrický vrátný je zařízení umožňující hovorové spojení s domácím telefonem. Modul EV je osazen jmenovkou a tlačítkem pro vyzvonění příslušného domácího telefonu. Při zatlačení vyzváněcího tlačítka na modulu EV, dochází k akustické signalizaci, která nás upozorňuje na vyzvonění příslušného DT.

Stlačením tlačítka se znakem žárovky se sepnou LED diody, které osvětlují jmenovku, čímž se zlepší její čitelnost v tmavých prostorách a v noci. Modul EV dále obsahuje LED diodu označenou znakem zvonku, která svítí pouze po dobu vzájemné komunikace dvou DT, čímž upozorňuje návštěvníka na obsazení hovorové cesty k DT.

V modulu vrátného je použit elektromagnetický měnič ve funkcí mikrofonu a reproduktoru, který má impedanci 8 Ohm.

Technické parametry
  • Vyzváněcí tlačítka: 1 + jmenovka
  • Tlačítko podsvětlení jmenovek: 1
  • Zápustná i povrchová montáž
  • Provedení v designu TT94
  • Frekvenční charakteristika: 300 - 400 Hz
  • Přípojné napětí tlačítek: max. 12 V
  • Rozměry (1 modul): 110 x 199 mm (š xv)
  • Spolupracuje: domácí telefony DT ELEGANT, DT 93, DT85
  • Napájení: síťové napáječe SN 4DIN, SN93
  • Provozní prostředí: -25 až + 40 ° C, max. vlhkost 80%
  • Povrchová úprava: eloxovaný hliník
Sada náhradních jmenovek a plastových krytek spolu se speciálním nástavcem na šroubovák a se šrouby, které slouží k upevnění modulů v tlačítkových panelech. Sada je standardně dodávána spolu s moduly EV a TT 94.

Instalace modulu

Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních krabic pro zápustnou montáž do omítky, doplněný může být krycí rámeček, stříška pod nebo nad omítku.

Poznámka: Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
Název parametru Hodnota
Instalační technika Vícedrátový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 199 mm
Šířka 110 mm
Hloubka 30 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 1
Výška čelní desky 199 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
Všechny parametry
Název parametru Hodnota
Instalační technika Vícedrátový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 199 mm
Šířka 110 mm
Hloubka 30 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 1
Výška čelní desky 199 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
