TESLA STROPKOV MODUL 4FN 230 63 2-BUS GUARD KODOVAC

Modul EV 2-BUS GUARD s číselnicí pro kódovou volbu účastníka Modul elektrického vrátného s... Zobrazit více

Výrobce: TESLA STROPKOV

Kód produktu: 34995726 Zkopírováno

Kód dodavatele: 4FN 230 63 Zkopírováno

EAN: 8585001533389 Zkopírováno

Instalační technika: Sběrnicový systém

Způsob montáže: Instalace pod omítku

Modulární konstrukce: Ano

S informační cedulí: Ne

Na objednání obvykle do 2 dnů

K vyzvednutí na pobočkách obvykle do 2 dnů

Popis Parametry

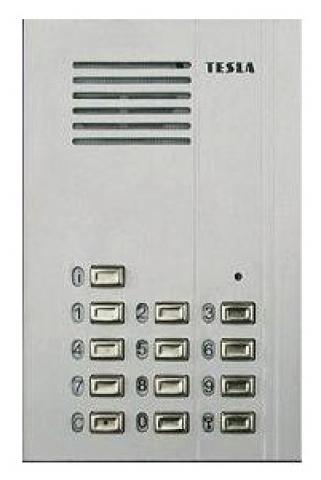

Modul EV 2-BUS GUARD s číselnicí pro kódovou volbu účastníka

Modul elektrického vrátného s podsvětlenou číselnou klávesnicí pro vyzvonění domácího telefonu pomocí třímístného kódu, určený pro digitální dvouvodičový systém GUARD. Vrátný obsahuje i jedno tlačítko přímé volby.
  • adresní účastnická čísla (001 - 999)
  • plně duplexní hlasitá komunikace s vyvoleným DT
  • akustická signalizace stisknutého tlačítka
  • spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě
  • tónová akustická signalizace spojovacího procesu (volná linka, vyzvánění, obsazení, porucha)
  • vyzvonění DT zadáním 3-místného kódu
  • rychlá volba adresního čísla
  • přímá volba jednoho DT (např. domovník, sekretariát ...)
  • podsvětlení klávesnice
  • nastavitelná doba sepnutí el. zámku
  • možnost připojit až 7 vedlejších EV
  • zápustná i povrchová montáž
  • provedení v designu GUARD
Technické údaje
  • Počet tlačítek podsvícení: 1
  • Rozměry: 110 x 174 x 35 mm (v x š x h)
  • Povrchová úprava: eloxovaný hliník
  • Síťový zdroj: 4FP 672 57
  • Spolupracuje s DT: 4FP 110 83, 4FP 110 83.1, 4FP 211 03
  • Provozní prostředí: -25 ° C do + 40 ° C, max. vlhkost 80%
Instalace modulu

Elektrický vrátný FILIP GUARD se skládá z modulu vrátného s číselnou klávesnicí sloužícího pro komunikaci a pro kódovou volbu účastnického čísla. Do sestavy je možné přidat jeden nebo více popisných modulů s podsvitem pro zveřejnění účastnických jmen a čísel. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky a sestava může být doplněna stříškou pod nebo nad omítku. Moduly musí být v montážním rámu jištěné zámkovou lištou.

Zapojení v systému

Elektrický vrátný FILIP GUARD se standardně dodává jako hlavní vrátný. EV je v systému jednoznačně identifikován pomocí adresy. Dvouvodičový systém dovoluje nadefinovat max. 8 EV. EVH (hlavní) má přiřazenou adresu "1" (nastaveno ve výrobě), pro EVV (vedlejší) je možné nastavit adresu "2 - 8". V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a učinit úpravu na desce elektroniky EV. Z hlediska uživatele jsou funkce EVH a EVV totožné.

Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu modulů jmenovek zařazených do sestavy.
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ne
S krytem Ne
S digitálním kódem dveří Ano
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 174 mm
Šířka 110 mm
Hloubka 35 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 1
Výška čelní desky 174 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
Všechny parametry
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ne
S krytem Ne
S digitálním kódem dveří Ano
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 174 mm
Šířka 110 mm
Hloubka 35 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 1
Výška čelní desky 174 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
