TESLA STROPKOV MODUL 4FN 231 06.1/N ANTIKA MEDENA

Modul elektrického vrátného VEV 0

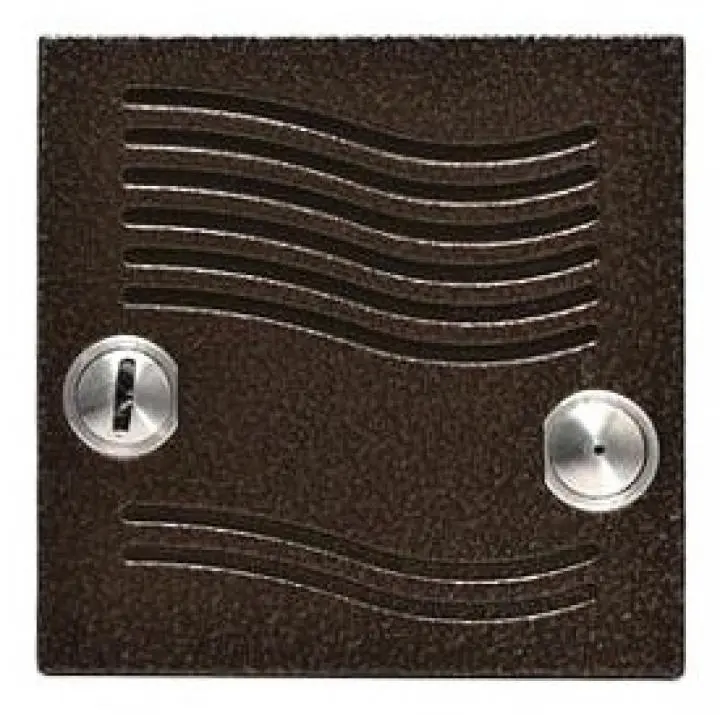

Modul elektrického vrátného 4FN 231 06/N je plnou náhradou elektrického videovrátného (VEV) 4FN 231 06 a splňuje všechny parametry, které vyžaduje domácí dorozumívací audio-video systém BUS. Rozdíl je v zpracování audiosignálu, aby nedocházelo k akustické vazbě mezi reproduktorem a mikrofonem vrátného. Vyznačují se mnohem lepší slyšitelností při komunikaci. Modul elektrického vrátného je bez vyzváněcích tlačítek.

• možnost libovolné kombinace s moduly tlačítek pro kódovou a přímou volbu
• zábrana blokování celého VEV trvalým stisknutím některého tlačítka tlačítkového modulu
• možnost součinnosti více VEV od více vchodů (1 hlavní VEV, 7 vedlejších VEV nebo EV)
• spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě
• tónová akustická signalizace spojovacího procesu (volná linka, vyzvánění, obsazení, porucha)
• plně duplexní hlasitá komunikace s vyvoleným DT
• trimr reproduktoru (R) a mikrofonu (M) umístěný mezi zámkem a mikrofonem při pohledu z boku od zámku
• tlačítko s LED pro podsvětlení jmenovek a klávesnice
• adresování DT podle tlačítek tlačítkového tabla hlavního EV
• nastavitelná doba sepnutí el. zámku
• zápustná i povrchová montáž
• horizontální i vertikální montáž
• provedení v designu KARAT

Modul je zhotoven z hliníkové slitiny zabezpečující dostatečnou mechanickou odolnost, povrchová úprava práškovou polyesterovou barvou i dostatečnou antikorozní odolnost.

Technické údaje

• Rozměry (1 modul): 96,5 x 96,5 mm (š xv)
• Barva: antika měděná
• Provozní prostředí: -25 až + 40 °C, max. vlhkost 80%
• Spolupracuje s DT a DVT: 4FP21144, 4FP21145, 4FP21104, 4FP21105, 4FP11083, 4FP11083.1, 4FP21103, 4FP21123, 4FP21142
• Napájení:
  • 4FP 672 58 - při kombinaci audio a video v systému
  • 4FP 672 59 - pouze video telefony v systému

UPOZORNĚNÍ: Při kombinované montáži tj v systému jsou zapojeny videotelefony i audiotelefon, doporučujeme napájet Modul VEV (+ Un, GND) napětím 24VDC a videotelefony (+ 18V, GND) napájet napětím 18VDC (4FP 672 58).

Sestavení videovrátného

Elektrický videovrátný / tlačítkové tablo BUS VIDEO KARAT se skládá z modulu elektrického videovrátného, který slouží ke komunikaci, modulu kamery pro záznam obrazu a tlačítkových modulů kódové nebo přímé volby. Do sestavy mohou být zařazeny různé popisné moduly.

Zapojení v systému

Elektrický videovrátný se standardně dodává jako hlavní vrátný a v systému je jednoznačně identifikován pomocí adresy. "N" provedení DPS dovoluje nadefinovat max. 8 elektrických video nebo audiovrátných. Rovněž umožňuje programování pomocí programátoru DDS.

Elektrický odpor smyčky vodičů napájení a elektrického zámku nesmí překročit 4 Ohm. Pro komunikační (BUS) a video (VD) sběrnici se používá zkroucený pár, výrobce doporučuje použít nestíněný UTP kabel.
