TESLA STROPKOV MODUL EL.VRATNY 4FP 111 90/S1 3TL.

Modul elektrického vrátného EV3 Elektrický vrátný je zařízení umožňující hovorové spojení ... Zobrazit více

Výrobce: TESLA STROPKOV

Kód produktu: 34988973 Zkopírováno

Kód dodavatele: 4FP 111 90/S1 Zkopírováno

EAN: 8585001530760 Zkopírováno

Instalační technika: Vícedrátový systém

Způsob montáže: Instalace pod omítku

Modulární konstrukce: Ano

S informační cedulí: Ano

Na objednání obvykle do 3 dnů

K vyzvednutí na pobočkách obvykle do 3 dnů

Popis Parametry

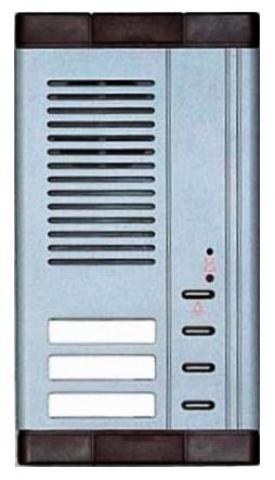

Modul elektrického vrátného EV3

Elektrický vrátný je zařízení umožňující hovorové spojení s domácím telefonem. Modul EV je osazen jmenovkami a tlačítky pro vyzvonění příslušného domácího telefonu. Při zatlačení vyzváněcího tlačítka na modulu EV, dochází k akustické signalizaci, která nás upozorňuje na vyzvonění příslušného DT.

Stlačením tlačítka se znakem žárovky se sepnou LED diody, které osvětlují jmenovky, čímž se zlepší její čitelnost v tmavých prostorách a v noci. Modul EV dále obsahuje LED diodu označenou znakem zvonku, která svítí pouze po dobu vzájemné komunikace dvou DT, čímž upozorňuje návštěvníka na obsazení hovorové cesty k DT.

V modulu vrátného je použit elektromagnetický měnič ve funkcí mikrofonu a reproduktoru, který má impedanci 8 Ohm.

Technické parametry
  • Vyzváněcí tlačítka: 3 + jmenovky
  • Tlačítko podsvětlení jmenovek: 1
  • Zápustná i povrchová montáž
  • Provedení v designu TT94
  • Frekvenční charakteristika: 300 - 400 Hz
  • Přípojné napětí tlačítek: max. 12 V
  • Rozměry (1 modul): 110 x 199 mm (š xv)
  • Spolupracuje: domácí telefony DT ELEGANT, DT 93, DT85
  • Napájení: síťové napáječe SN 4DIN, SN93
  • Provozní prostředí: -25 až + 40 ° C, max. vlhkost 80%
  • Povrchová úprava: eloxovaný hliník
Sada náhradních jmenovek a plastových krytek spolu se speciálním nástavcem na šroubovák a se šrouby, které slouží k upevnění modulů v tlačítkových panelech. Sada je standardně dodávána spolu s moduly EV a TT 94.

Instalace modulu

Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních krabic pro zápustnou montáž do omítky, doplněný může být krycí rámeček, stříška pod nebo nad omítku.

Poznámka: Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
Název parametru Hodnota
Instalační technika Vícedrátový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 199 mm
Šířka 110 mm
Hloubka 30 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 3
Výška čelní desky 199 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
