TESLA STROPKOV MODUL VRATNEHO 4FN 230 97.2/N 0TL. KARAT 2-BUS ANTIKA STŘÍBRNÁ

Modul elektrického vrátného EV0 Modul elektrického vrátného bez tlačítek pro vyzvonění dom... Zobrazit více

Výrobce: TESLA STROPKOV

Kód produktu: 81589201 Zkopírováno

Kód dodavatele: 4FN 230 97.2/N Zkopírováno

EAN: 8585001561269 Zkopírováno

Instalační technika: Sběrnicový systém

Způsob montáže: Instalace pod omítku

Modulární konstrukce: Ano

S informační cedulí: Ne

Na objednání obvykle do 4 dnů

K vyzvednutí na pobočkách obvykle do 4 dnů

Popis Parametry

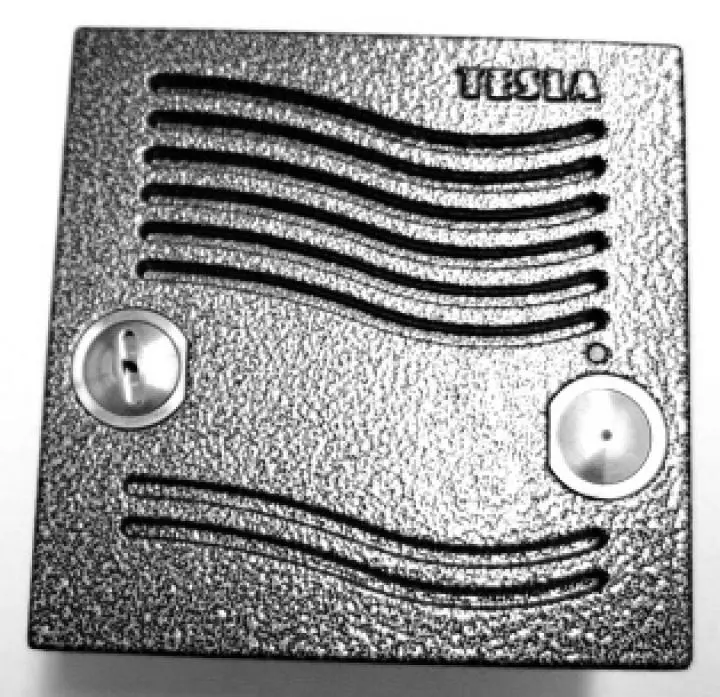

Modul elektrického vrátného EV0

Modul elektrického vrátného bez tlačítek pro vyzvonění domácími telefonu, určený pro digitální dvouvodičový systém 2-BUS KARAT. Vrátný obsahuje i tlačítko pro aktivaci osvětlení modulů a zámek pro uzamčení modulů v montážním rámu.
  • zábrana blokování celého EV trvalým stisknutím některého tlačítka TT
  • možnost součinnosti více EV od více vchodů (1 hlavní elektrický vrátný, ostatní vedlejší EV)
  • spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě
  • tónová akustická signalizace spojovacího procesu (volná linka, vyzvánění, obsazení, porucha)
  • plně duplexní hlasitá komunikace s vyvoleným DT
  • akustická signalizace stisknutého tlačítka
  • tlačítko podsvětlení s LED diodou na EV pro podsvětlení jmenovek
  • časově limitované podsvětlení jmenovek
  • modulární rozšiřitelné tlačítkové tablo
  • nastavitelná doba sepnutí el. zámku
  • zápustná i povrchová montáž
  • horizontální i vertikální montáž
  • provedení v designu KARAT
Technické údaje
  • Počet tlačítek: 0 vyzváněcích, 1 podsvětlovací
  • Rozměry (1 modul): 96,5 x 96,5 mm (š xv)
  • Barva: antika stříbrná
  • Síťový napáječ: 4FP 672 57, 4FP 672 49
  • Spolupracuje s DT: 4FP 110 83, 4FP 110 83.1, 4FP 211 03, 4FP 211 23
  • Provozní prostředí: -25 do + 40 °C, max. vlhkost 80%
Modul je zhotoven z hliníkové slitiny zabezpečující dostatečnou mechanickou odolnost, povrchová úprava práškovou polyesterovou barvou i dostatečnou antikorozní odolnost.

Instalace modulu

Modul elektrického vrátného se instaluje spolu s modulem kódové volby, modulem bezkontaktní čtečky a do sestavy mohou být zařazeny různé popisné moduly pro zobrazení jmenného seznamu a kódů DT. Modul se instaluje také spolu s tlačítkovými moduly.

Zapojení v systémuElektrický vrátný DDS US KARAT se standardně dodává jako hlavní vrátný. EV je v systému jednoznačně identifikován pomocí adresy. Dvouvodičový systém dovoluje nadefinovat max. 8 EV. EVH (hlavní) má přiřazenou adresu "1" (nastaveno ve výrobě), pro EVV (vedlejší) je možné nastavit adresu "2 - 8". V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a učinit úpravu na desce elektroniky EV. z hlediska uživatele jsou funkce EVH a EVV totožné.
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ne
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ano
S fotoaparátem Ne
Barva Ostatní
Výška 96 mm
Šířka 96 mm
Hloubka 50 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 0
Výška čelní desky 96 mm
Šířka čelní desky 96 mm
Druh provozu Tlačítko
Materiál Ostatní
