WAGO 2002-3239 SVORKA TŘÍPATROVÁ

Třípatrová svorkovnice, řada 2002, Push-in CAGE CLAMP® Užijte si snadnou elektroinstalaci ... Zobrazit více

Výrobce: WAGO

Kód produktu: 83489890 Zkopírováno

Kód dodavatele: 2002-3239 Zkopírováno

EAN: 4045454382346 Zkopírováno

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ano

Počet míst upnutí pro každé patro: 2

Patra interně přemostěna: Ano

Je zapotřebí uzavírací deska: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

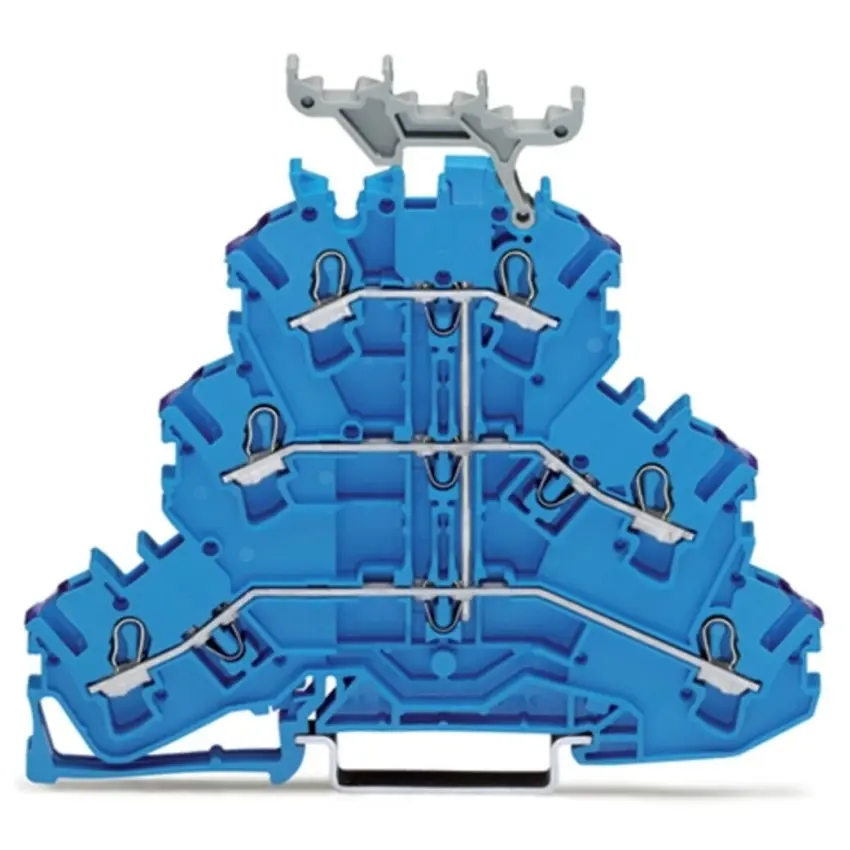

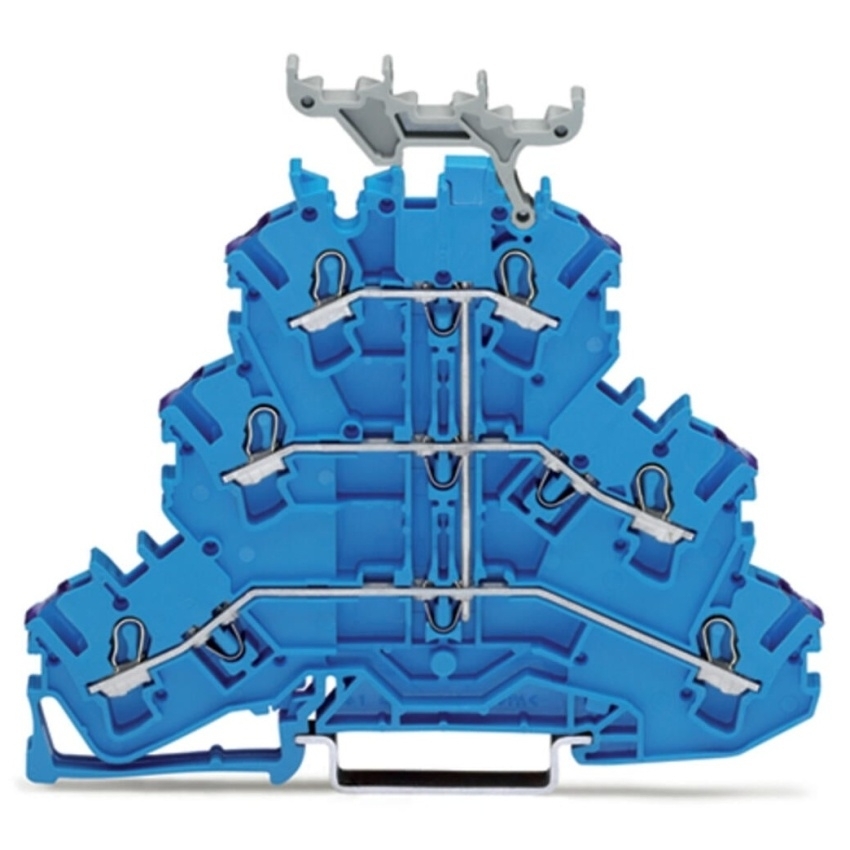

Třípatrová svorkovnice, řada 2002, Push-in CAGE CLAMP®

Užijte si snadnou elektroinstalaci s touto třípatrovou svorkovnicí (číslo položky 2002-3239). Třípatrová svorkovnice slouží také jako průchozí svorkovnice. Při připojování vodičů k této třípatrové svorkovnici zajistěte, aby délka pásku byla mezi 10 mm a 12 mm. Tento produkt je vybaven svorkami vodičů a využívá Push-in CAGE CLAMP®. Technologie Push-in CAGE CLAMP® poskytuje univerzální řešení připojení pro jakýkoli typ vodiče. Umožňuje vkládat jak pevné, tak jemně lankové vodiče s dutinkami přímo do upínacího bodu bez potřeby nářadí. V závislosti na typu vodiče je tato třípatrová svorkovnice ideální pro průřezy vodičů od 0,25 mm² do 4 mm². Má tři úrovně a šest upínacích bodů pro připojení jednoho potenciálu. Modré pouzdro je vyrobeno z polyamidu (PA66) pro izolaci. Tyto svorkovnice pro montáž na lištu se montují pomocí lišt DIN-35. Tento produkt je navržen pro specifické Ex aplikace (viz technický list produktu).

Název parametru Hodnota
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ano
Počet míst upnutí pro každé patro 2
Patra interně přemostěna Ano
Je zapotřebí uzavírací deska Ano
Typ el. připojení 1 Pružinová svorka
Počet pater 3
Typ el. připojení 2 Pružinová svorka

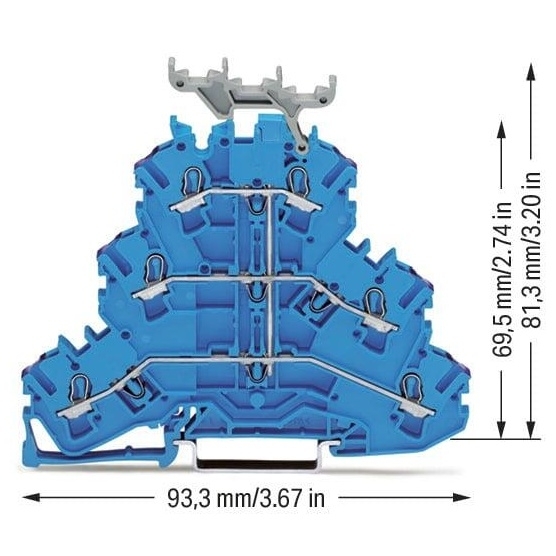

Hloubka 81.3 mm
Jmenovité napětí 500 V
Barva Modrá
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 105 - 105 °C
Připojitelný průřez vícedrátového vodiče 0.25 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.75 - 2.5 mm2
Třída hořlavosti izolačního materiálu dle UL 94 V0
Připojitelný průřez jednodrátového vodiče 0.75 - 4 mm2
Jmenovitý proud In 24 A
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.25 - 4 mm2
Šířka 5.2 mm
Výška 93.3 mm
