WAGO 2006-1681 SVORKA 2VODIČOVÁ POJISTKOVÁ

Pojistková svorkovnice, řada 2006, ovládací nástroj Tato pojistková svorkovnice (číslo pol... Zobrazit více

Výrobce: WAGO

Kód produktu: 83491069 Zkopírováno

Kód dodavatele: 2006-1681 Zkopírováno

EAN: 4050821181729 Zkopírováno

Typ pojistkové vložky: Plochá pojistka

Typ držáku pojistky: Zásuvné

Druh indikačního prvku pro indikaci poruchy: Bez

Je zapotřebí uzavírací deska: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

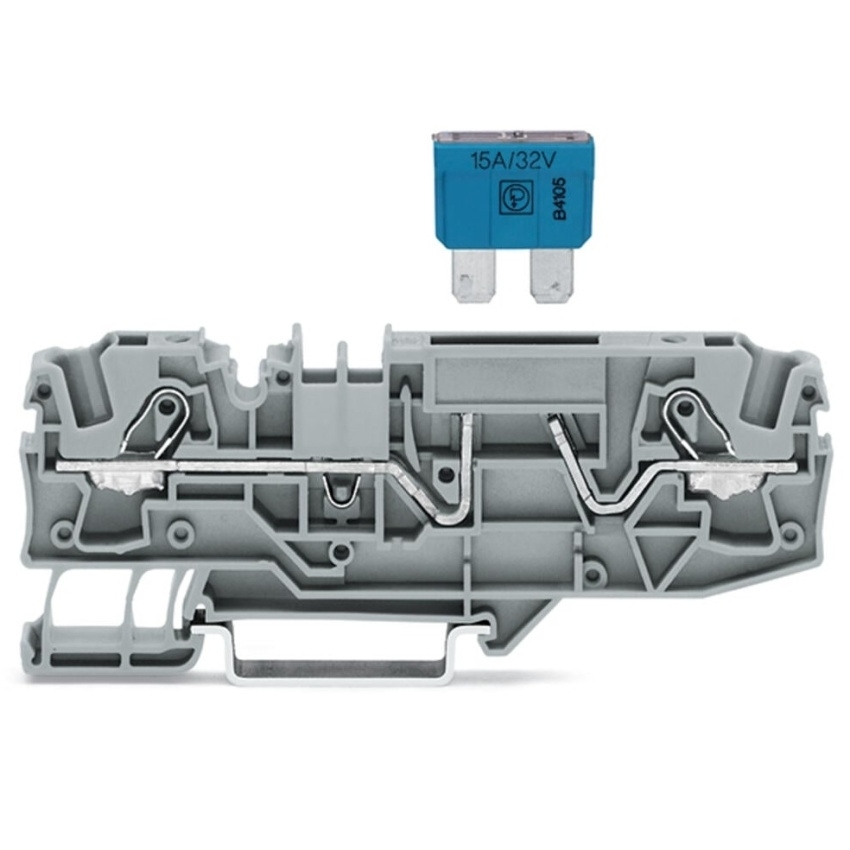

Pojistková svorkovnice, řada 2006, ovládací nástroj

Tato pojistková svorkovnice (číslo položky 2006-1681) zaručuje rychlé a snadné připojení. Při připojování vodičů k této pojistkové svorkovnici zajistěte, aby délka pásku byla mezi 13 mm a 15 mm. Tento produkt je vybaven svorkami vodičů a využívá Push-in CAGE CLAMP®. Technologie Push-in CAGE CLAMP® poskytuje univerzální řešení připojení pro jakýkoli typ vodiče. Umožňuje vkládat jak pevné, tak jemně lankové vodiče s dutinkami přímo do upínacího bodu bez potřeby nářadí. V závislosti na typu vodiče je tato pojistková svorkovnice vhodná pro průřezy vodičů od 0,5 mm² do 10 mm². Má jednu úroveň a dva upínací body pro spojení dvou potenciálů. Šedé pouzdro je vyrobeno z polyamidu (PA66) pro izolaci. Tyto funkční svorkovnice se montují pomocí lišt DIN-35.

Název parametru Hodnota
Typ pojistkové vložky Plochá pojistka
Typ držáku pojistky Zásuvné
Druh indikačního prvku pro indikaci poruchy Bez
Je zapotřebí uzavírací deska Ano
Typ el. připojení 1 Pružinová svorka
Počet pater 1
Typ el. připojení 2 Pružinová svorka

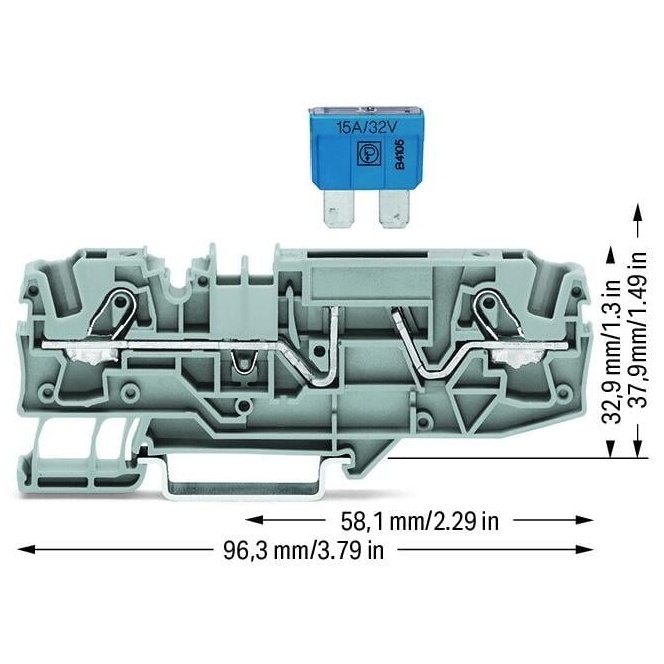

Hloubka 32.9 mm
Jmenovité napětí 500 V
Barva Šedá
Způsob montáže DIN lišta 35 mm
Provozní teplota 105 - 105 °C
Materiál izolačního tělesa Termoplast
Připojitelný průřez vícedrátového vodiče 0.5 - 6 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 1.5 - 6 mm2
Připojitelný průřez jednodrátového vodiče 1 - 10 mm2
Třída hořlavosti izolačního materiálu dle UL 94 V0
Jmenovitý proud In 25 A
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.5 - 10 mm2
Šířka 7.5 mm
Výška 96.3 mm
