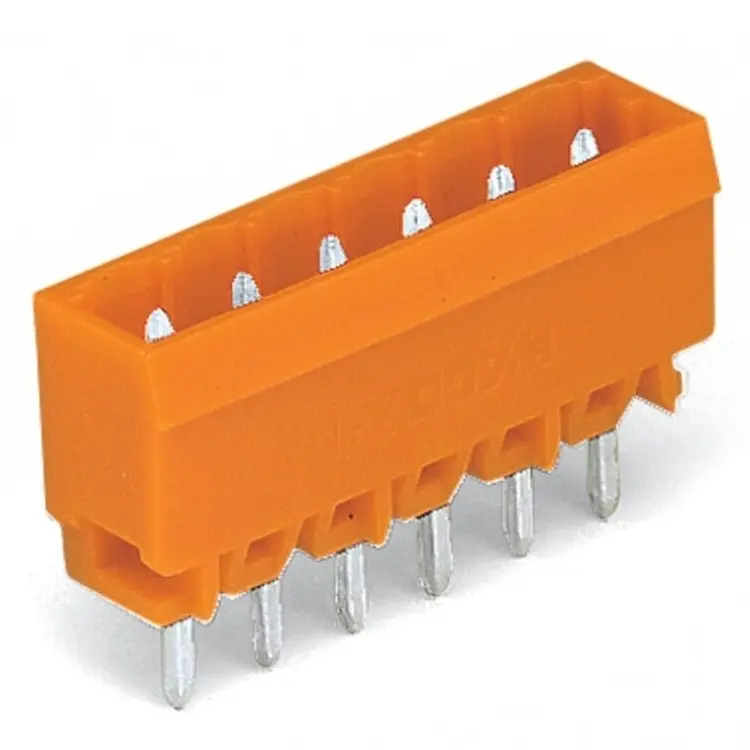

WAGO 231-336/001-000 KONEKTOR S PÁJECÍMI PINY THT

Čepová hlavice série 231 s roztečí 5,08 mm U této kolíkové hlavice (číslo položky 231-336/... Zobrazit více

Výrobce: WAGO

Kód produktu: 83487519 Zkopírováno

Kód dodavatele: 231-336/001-000 Zkopírováno

EAN: 4044918865395 Zkopírováno

Počet pólů: 6

Druh upevnění desky s plošnými spoji: Přívodní kontakt

Úhel deska s plošnými spoji/kontakt: 90° (vertikálně nahoru)

Stupeň znečištění: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Čepová hlavice série 231 s roztečí 5,08 mm

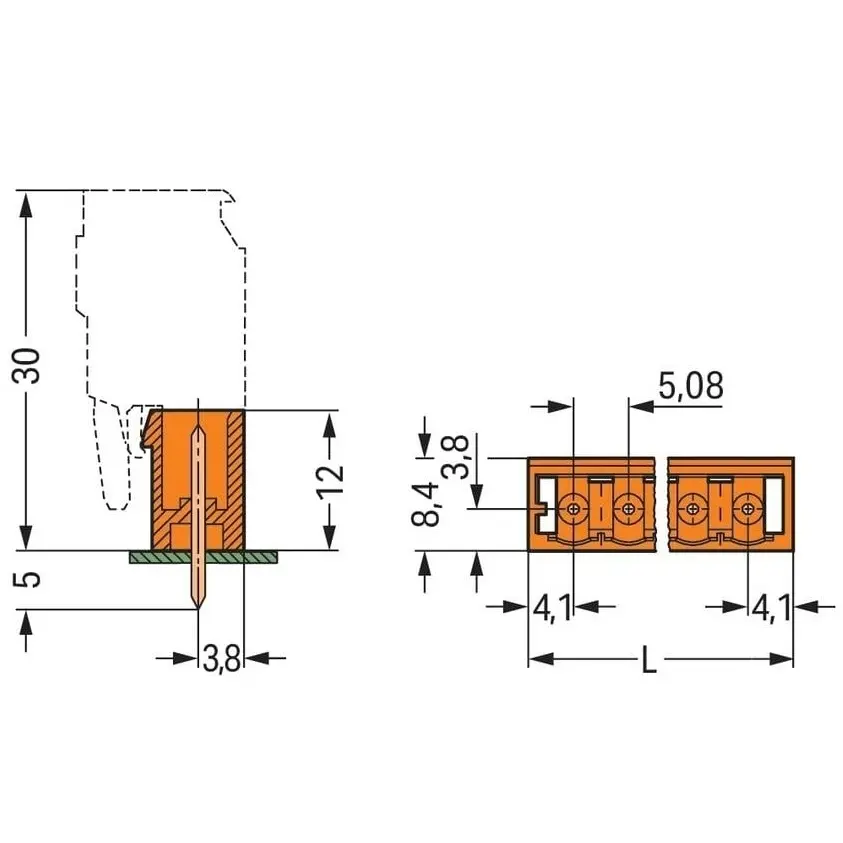

U této kolíkové hlavice (číslo položky 231-336/001-000) je kladen důraz na bezchybnou elektroinstalaci. Naše konektory PCB vám poskytují největší možnou flexibilitu pro různé typy instalací. Jmenovitý proud a napětí jsou důležitými kritérii při výběru konektoru PCB: Poskytují informace o možných oblastech použití a aplikacích. Pro tento výrobek je jmenovité napětí 320 V a jmenovitý proud 12 A. Rozměry šířka x výška x hloubka jsou 33,6 x 17 x 8,4 mm. Oranžové pouzdro z polyamidu (PA66) poskytuje izolaci a kontakty jsou vyrobeny z elektrolytické mědi (ECu). Styčná plocha je vyrobena z cínu. MCS - "Multi Connection System" od WAGO zahrnuje celkem 7 rodin s rozměry mřížky od 2,5 mm do 10,16 mm a nabízí široké portfolio možných aplikací s rozsahem průřezů vodičů od 0,08 do 25 mm2. Konektor PCB je připájen pomocí THT. Pájecí kolíky o rozměrech 1 x 1 mm a délce 5 mm jsou uspořádány v řadách po celém pásu kolíků. Na každý potenciál je jeden pájecí kolík.

Název parametru Hodnota
Počet pólů 6
Druh upevnění desky s plošnými spoji Přívodní kontakt
Úhel deska s plošnými spoji/kontakt 90° (vertikálně nahoru)
Stupeň znečištění 2
Počet řad zásuvných kontaktů 1
Druh balení Bez
Provedení konektoru Volný konektor
Jmenovité napětí 320 V
Délka kolíku 5 mm
Rozměr rastru přípojek 5.08 mm
Kategorie přepětí III
Druh upevnění Pájení
Třída hořlavosti izolačního materiálu dle UL 94 V0
Vhodné pro tloušťku desky s plošnými spoji 1.5 mm
Druh spojení Pružná spojka desky s plošnými spoji
Materiál kontaktní vrstvy Cín
Barva skříně Oranžová
Provedení kontaktu Kolík
Provozní teplota -60 - 100 °C
Materiál izolačního tělesa Termoplast
Jmenovité špičkové napětí 4 kV
Typ el. připojení Pájená přípojka
Rozměr rastru kontaktů 5.08 mm
Jmenovitý proud In 12 A
