WAGO 285-1184 SVORKA 2VODIČOVÁ PRŮCHOZÍ

Průchozí svorkovnice, řada 285, modrá Naše průchozí svorkovnice (číslo položky 285-1184) u... Zobrazit více

Výrobce: WAGO

Kód produktu: 83485717 Zkopírováno

Kód dodavatele: 285-1184 Zkopírováno

EAN: 4055143067058 Zkopírováno

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne

Počet míst upnutí pro každé patro: 2

Patra interně přemostěna: Ne

Je zapotřebí uzavírací deska: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

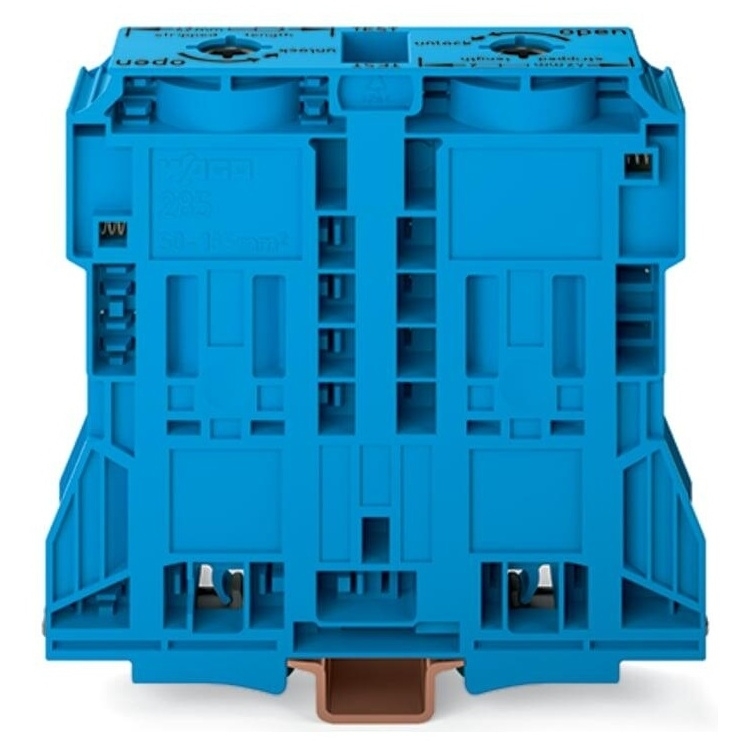

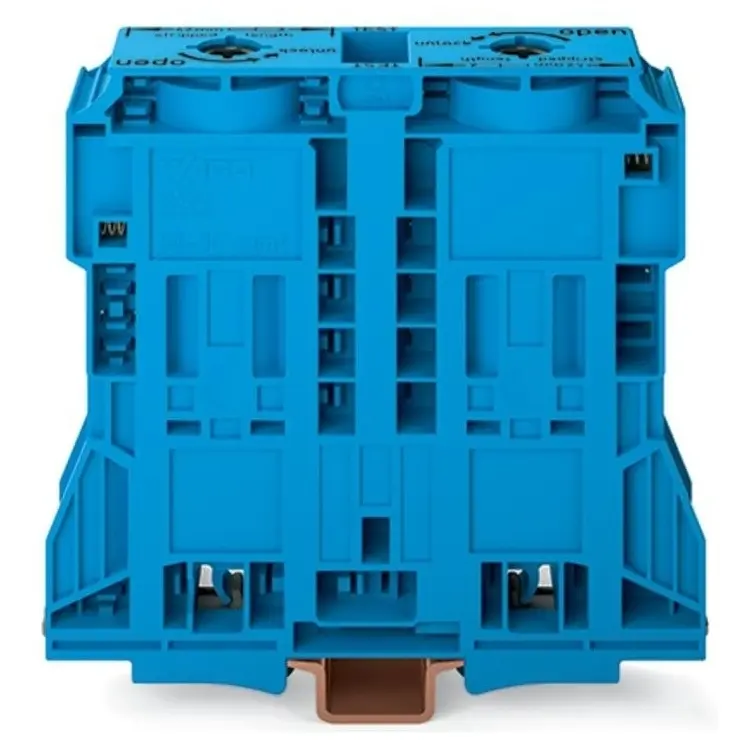

Průchozí svorkovnice, řada 285, modrá

Naše průchozí svorkovnice (číslo položky 285-1184) umožňuje rychlé a snadné připojení. Délky pásků musí být mezi 45 mm a 47 mm při připojení vodičů k tomuto přes svorkovnici. Tento produkt obsahuje svorky vodičů a využívá POWER CAGE CLAMP. POWER CAGE CLAMP je spolehlivý, bezúdržbový a univerzální způsob připojení velkých průřezů vodičů. Je také vhodný pro všechny typy vodičů. Upínací bod lze zaaretovat a není třeba používat momentový klíč ani nijak připravovat vodič, např. krimpováním dutinky. V závislosti na typu vodiče je tato průchozí svorkovnice určena pro průřezy vodičů od 50 mm² do 185 mm². Má jednu úroveň a dva upínací body pro připojení jednoho potenciálu. Modré pouzdro je vyrobeno z polyamidu (PA66) pro izolaci. Tyto silnoproudé svorkovnice se montují pomocí DIN lišt 35 x 15..

Název parametru Hodnota
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Počet míst upnutí pro každé patro 2
Patra interně přemostěna Ne
Je zapotřebí uzavírací deska Ne
Typ el. připojení 1 Pružinová svorka
Počet pater 1
Typ el. připojení 2 Pružinová svorka

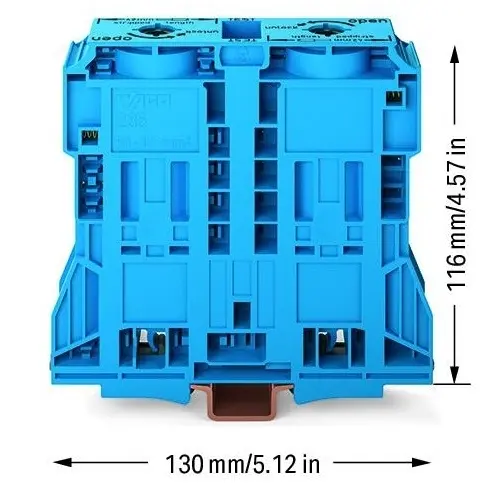

Hloubka 116 mm
Jmenovité napětí 1000 V
Barva Modrá
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 105 - 105 °C
Připojitelný průřez vícedrátového vodiče 50 - 185 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 50 - 185 mm2
Třída hořlavosti izolačního materiálu dle UL 94 V0
Připojitelný průřez jednodrátového vodiče 50 - 185 mm2
Jmenovitý proud In 353 A
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 50 - 185 mm2
Šířka 32 mm
Výška 130 mm
