WAGO 769-106 SVORKOVNICE 1VODIČOVÁ PRUŽINOVÁ ŠEDÁ

Svorkovnice WAGO 769-106 je šedá 6pólová svorka s pružinovým připojením. Svorkovnice WAG... Zobrazit více

Výrobce: WAGO

Kód produktu: 83702153 Zkopírováno

Kód dodavatele: 769-106 Zkopírováno

EAN: 4044918471510 Zkopírováno

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.08 - 4 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 0.25 - 2.5 mm2

Připojitelný průřez jednodrátového vodiče: 0.08 - 4 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

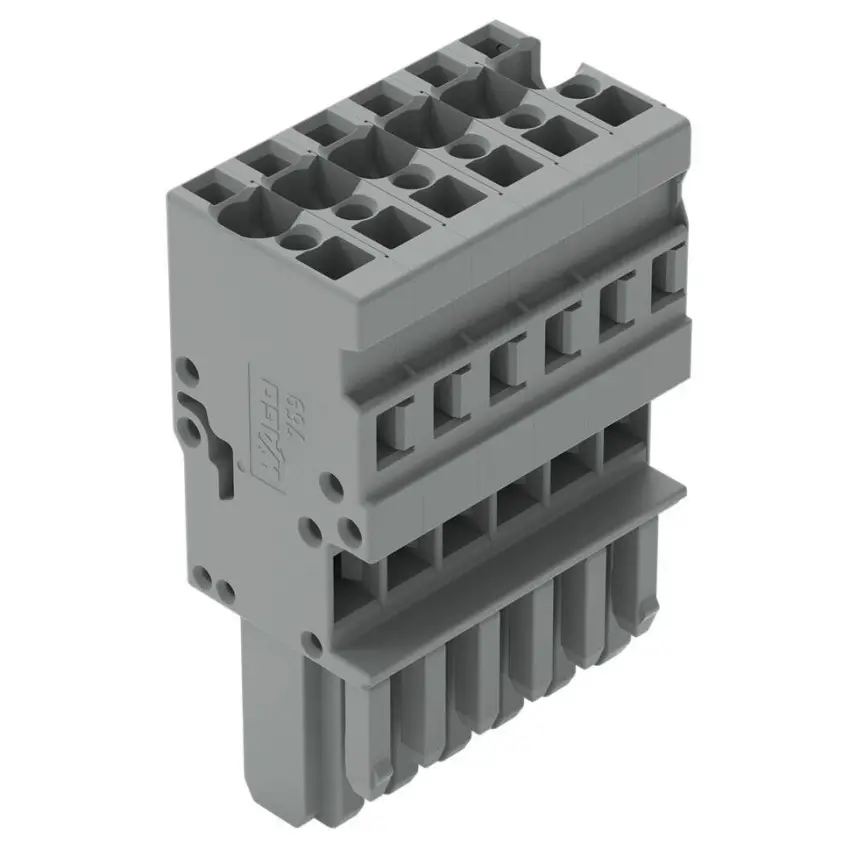

Svorkovnice WAGO 769-106 je šedá 6pólová svorka s pružinovým připojením.

Svorkovnice WAGO 769-106 je šedá 6pólová svorka s pružinovým připojením CAGE CLAMP®, určená pro připojení jednoho vodiče o průřezu 4 mm2. Má rozteč pinů 5 mm a je vybavena kódovacím jazýčkem pro správnou orientaci. Tato svorka je vhodná pro montáž na lištu.

Klíčové vlastnosti

  • 6pólová svorka s pružinovým připojením CAGE CLAMP®
  • Určena pro jednoho vodiče o průřezu 4 mm2
  • Rozteč pinů 5 mm
  • Vybavena kódovacím jazýčkem pro správnou orientaci
  • Šedé provedení
  • Vhodná pro montáž na lištu
Název parametru Hodnota
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.08 - 4 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 2.5 mm2
Připojitelný průřez jednodrátového vodiče 0.08 - 4 mm2
Připojitelný průřez vícedrátového vodiče 0.08 - 4 mm2
Jmenovitý proud In 32 A
Jmenovité napětí 500 V
Typ el. připojení 1 Pružinová svorka
Typ el. připojení 2 Pružinová svorka
Počet pólů 6
Počet míst upnutí pro každý pól 1
Způsob montáže Ostatní
Materiál izolačního tělesa Termoplast
Provozní teplota 105 - 105 °C
Třída hořlavosti izolačního materiálu dle UL 94 V0
Je zapotřebí uzavírací deska Ne
Barva Vícebarevná
Transparentní Ne

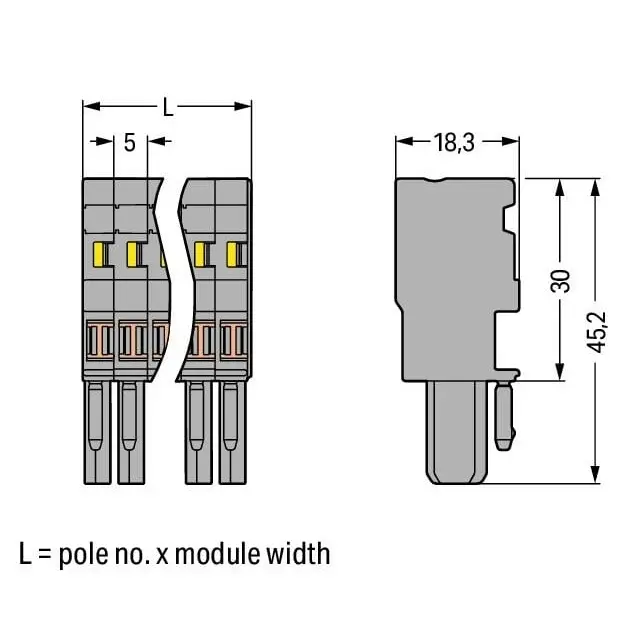

Výška 18.3 mm
Bezhalogenové Ano
Šířka 30 mm
Hloubka 45.2 mm
