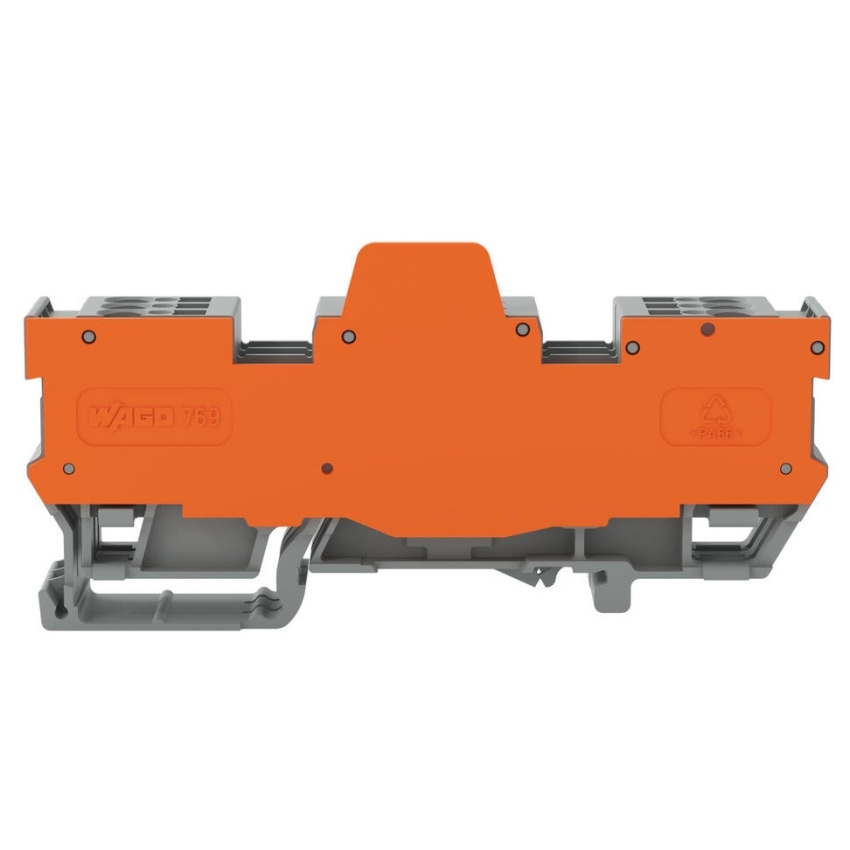

WAGO 769-193/769-319 BLOK ZÁKLADNÍ SVORKOVÝ 1 VODIČ / 1 PIN

WAGO 769-193/769-319 je šedý 6pólový základní svorkový blok 1 vodič / 1 pin s technologií CAGE CLAMP® a jmenovitým průřezem 4 mm².

WAGO 769-193/769-319 je základní svorkový blok řady 769 pro pojistky a elektronické moduly. Blok je v provedení 1 vodič / 1 pin, má 6 připojovacích bodů, 6 potenciálů a 1 úroveň. Připojení vodičů využívá technologii CAGE CLAMP® a při připojování je uvedena délka odizolování 8 až 9 mm. Podle typu vodiče je svorkový blok vhodný pro průřezy od 0,08 mm² do 4 mm². Provedení zahrnuje 2vodičové svorky, dvojité příčné můstkové propojení a oranžovou vylamovací přepážku.

Klíčové vlastnosti

• Typ produktu: základní svorkový blok 1 vodič / 1 pin
• Číslo položky: 769-193/769-319
• Řada: 769
• Určení: pro pojistky a elektronické moduly
• Počet pólů: 6
• Provedení: s 2vodičovými svorkami
• Dvojité příčné můstkové propojení
• Oranžová vylamovací přepážka
• Jmenovité napětí III/3: 400 V
• Návrhové rázové napětí III/3: 6 kV
• Jmenovitý proud: 16 A
• Směr zapojení: čelní zapojení
• Připojovací body: 6
• Celkový počet potenciálů: 6
• Počet úrovní: 1
• Připojovací technika: CAGE CLAMP®
• Materiály připojitelných vodičů: měď
• Jmenovitý průřez: 4 mm² / 12 AWG
• Průřez vodičů dle typu vodiče: 0,08 mm² až 4 mm²
• Délka odizolování: 8 až 9 mm
• Konstrukční řešení: vodorovné provedení
• Způsob montáže: lišta DIN 35
• Určeno na DIN lištu 35 × 15 a 35 × 7,5
• Úroveň pro značení: středové značení
• Barva: šedá
• Materiálová skupina: I
• Izolační materiál: polyamid PA 66
• Třída hořlavosti podle UL94: V0
