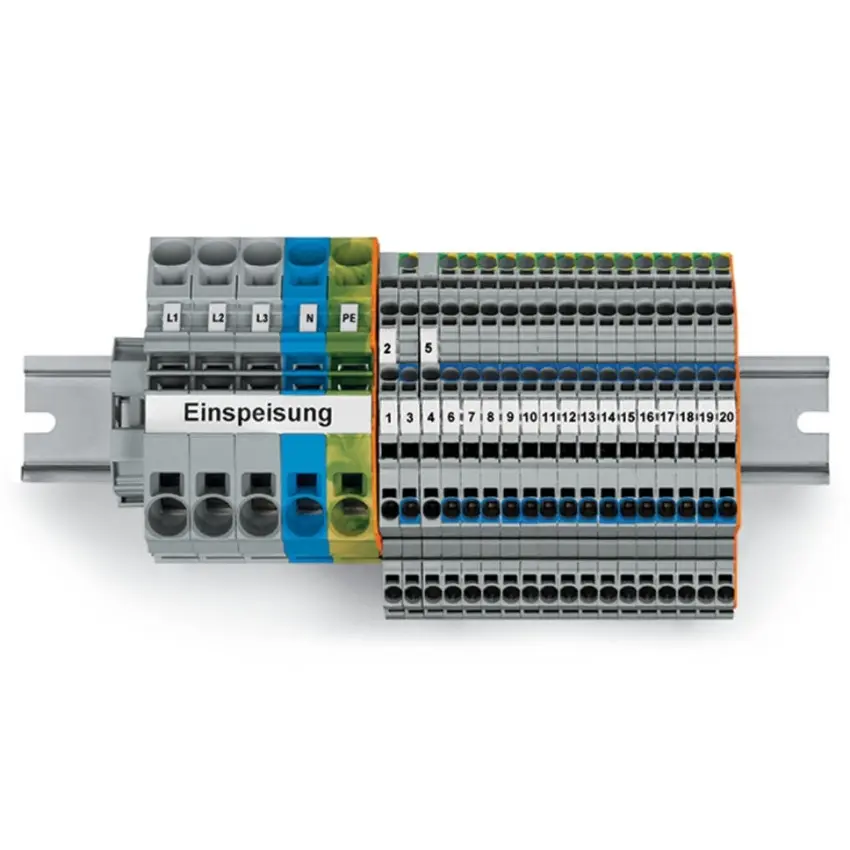

WAGO 821-123 SADA TOPJOB S PRO HLAVNÍ ROZVADĚČ FI/LS

WAGO 821-123 je sada TOPJOB® S pro hlavní rozvaděče FI/LS s ovládacími otvory. Obsahuje komponenty pro zapojení napájecích svorek, 14 obvodů střídavého proudu a dva třífázové obvody.

WAGO 821-123 je sada TOPJOB® S určená pro hlavní rozvaděče vybavené samostatnými proudovými chrániči RCD nebo jističi pro každý obvod. Obsahuje komponenty pro zapojení napájecích svorek a připojení 14 obvodů střídavého proudu a dvou třífázových obvodů. Připojení vodičů L a N proudových chráničů nebo jističů k obvodům je řešeno prostřednictvím instalačních patrových svorek bez možnosti rozpojení. Oddělení potenciálů N pro měření izolačního odporu probíhá prostřednictvím proudových chráničů nebo jističů. Šířka bloku včetně koncové svěrky činí 17,54 cm.

Klíčové vlastnosti

• Sada TOPJOB® S pro hlavní rozvaděč FI/LS
• S ovládacími otvory
• Pro hlavní rozvaděče se samostatnými proudovými chrániči RCD nebo jističi pro každý obvod
• Pro připojení 14 obvodů střídavého proudu a dvou třífázových obvodů
• Připojení vodičů L a N prostřednictvím instalačních patrových svorek bez možnosti rozpojení
• Oddělení potenciálů N pro měření izolačního odporu
• 16× instalační patrová svorka N/L/PE, 4 mm², 2003-7646
• 2× instalační patrová svorka L/L, 4 mm², 2003-7642
• 1× koncová bočnice a přepážka 2003-7692
• 3× 2vodičová napájecí svorka pro rozvaděče, šedá, 16 mm², 2016-7601
• 1× 2vodičová napájecí svorka pro rozvaděče, modrá, 16 mm², 2016-7604
• 1× 2vodičová svorka pro ochranný vodič, zeleno-žlutá, 16 mm², 2016-7607
• 1× koncová bočnice a přepážka 2016-7692
• 2× bezšroubová koncová svěrka, šířka 10 mm, 249-117
• 1× bílý popisovací pásek, délka 0,5 m, 2009-110
• 1× popisovací karta WMB 1–50, 793-5566
• 1× popisovací karta WMB L1, L2, L3, N, PE, 793-5472
• 1× popisovač 210-110
• Šířka bloku včetně koncové svěrky 17,54 cm
