WAGO SVORKA DVOUPATROVÁ 281-620

Dvoupatrová svorkovnice, řada 281, ovládací nástroj Tato dvoupatrová svorkovnice (číslo po... Zobrazit více

Výrobce: WAGO

Kód produktu: 83490922 Zkopírováno

Kód dodavatele: 281-620 Zkopírováno

EAN: 4050821215028 Zkopírováno

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne

Počet míst upnutí pro každé patro: 2

Patra interně přemostěna: Ne

Je zapotřebí uzavírací deska: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

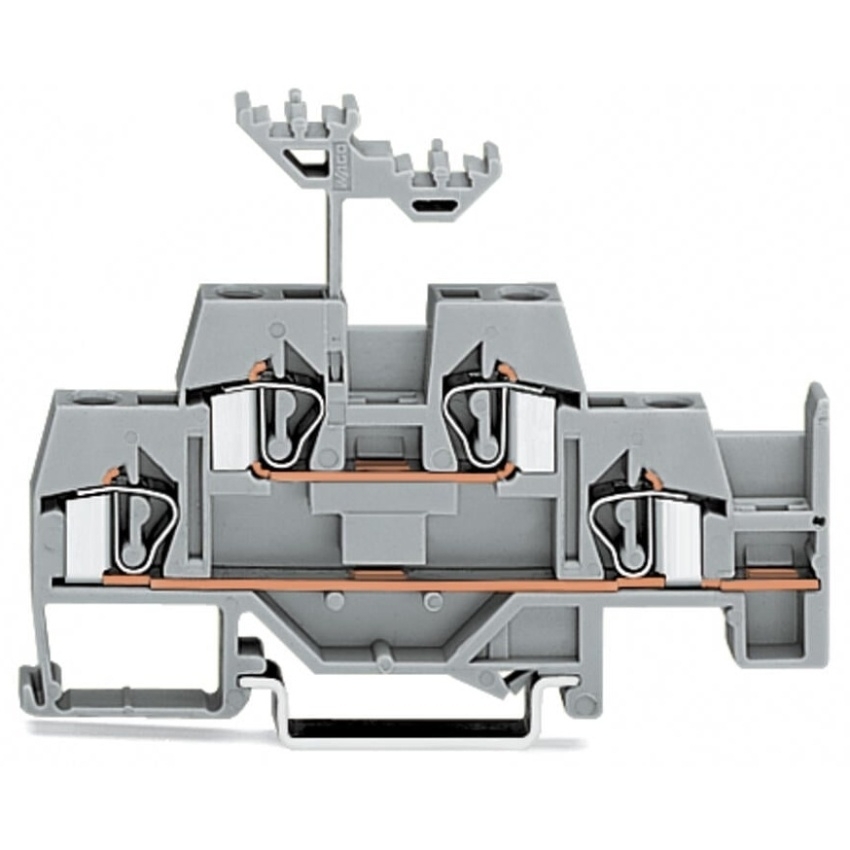

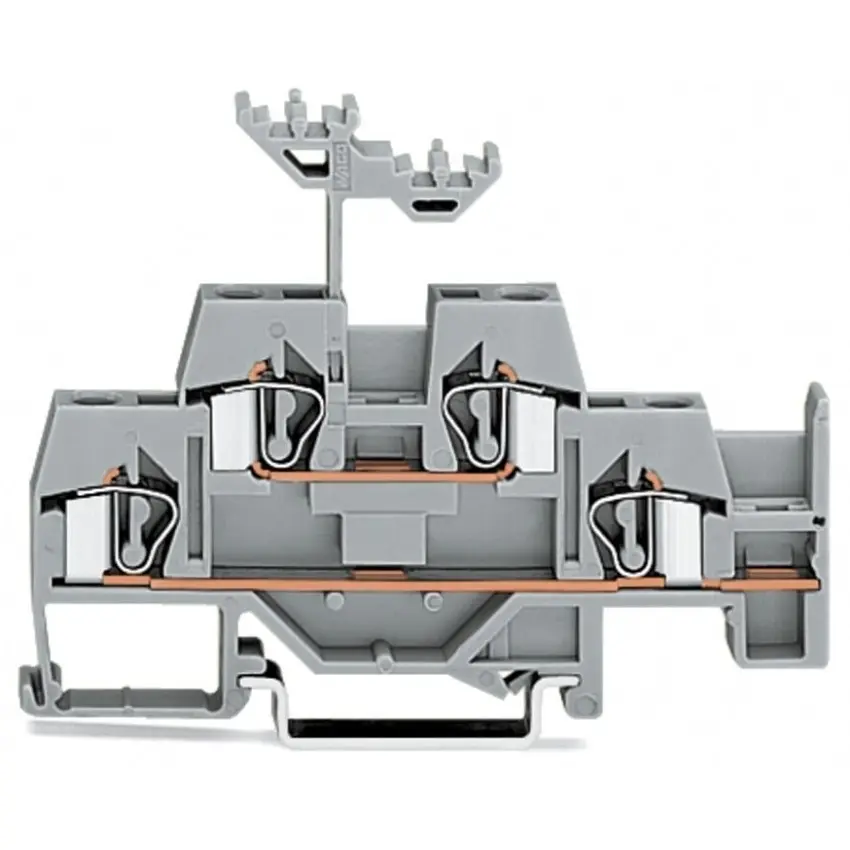

Dvoupatrová svorkovnice, řada 281, ovládací nástroj

Tato dvoupatrová svorkovnice (číslo položky 281-620) zjednodušuje elektroinstalaci. Dvoupatrová svorkovnice slouží zároveň jako průchozí svorkovnice. Při připojování vodičů k této dvoupodlažní svorkovnici musí být délky pásků mezi 9 mm a 10 mm. Tento produkt obsahuje vodičové svorky a využívá CAGE CLAMP®. Naše proslulé univerzální připojení známé jako CAGE CLAMP® je průmyslovým standardem pro spojovací techniku ​​a elektrická propojení. V závislosti na typu vodiče je tato dvoupatrová svorkovnice určena pro průřezy vodičů od 0,08 mm² do 4 mm². Má dvě úrovně. Pomocí čtyř upínacích bodů lze spojit dva potenciály. Šedé pouzdro je vyrobeno z polyamidu (PA66) pro izolaci. Tyto svorkovnice pro montáž na lištu se montují pomocí lišt DIN-35.

Název parametru Hodnota
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Počet míst upnutí pro každé patro 2
Patra interně přemostěna Ne
Je zapotřebí uzavírací deska Ano
Typ el. připojení 1 Pružinová svorka
Počet pater 2
Typ el. připojení 2 Pružinová svorka

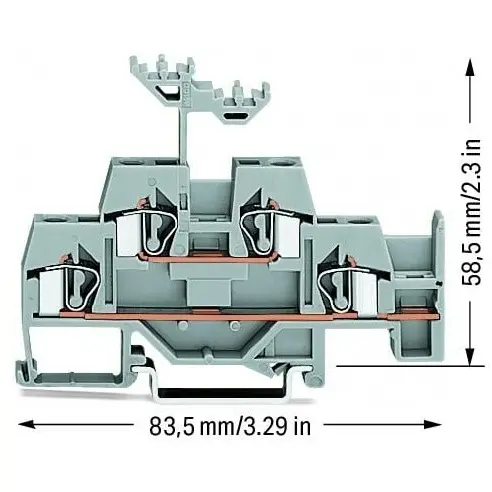

Hloubka 58.5 mm
Jmenovité napětí 500 V
Barva Šedá
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota 105 - 105 °C
Připojitelný průřez vícedrátového vodiče 0.08 - 4 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 2.5 mm2
Třída hořlavosti izolačního materiálu dle UL 94 V0
Připojitelný průřez jednodrátového vodiče 0.08 - 4 mm2
Jmenovitý proud In 26 A
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.08 - 4 mm2
Šířka 6 mm
Výška 83.5 mm
